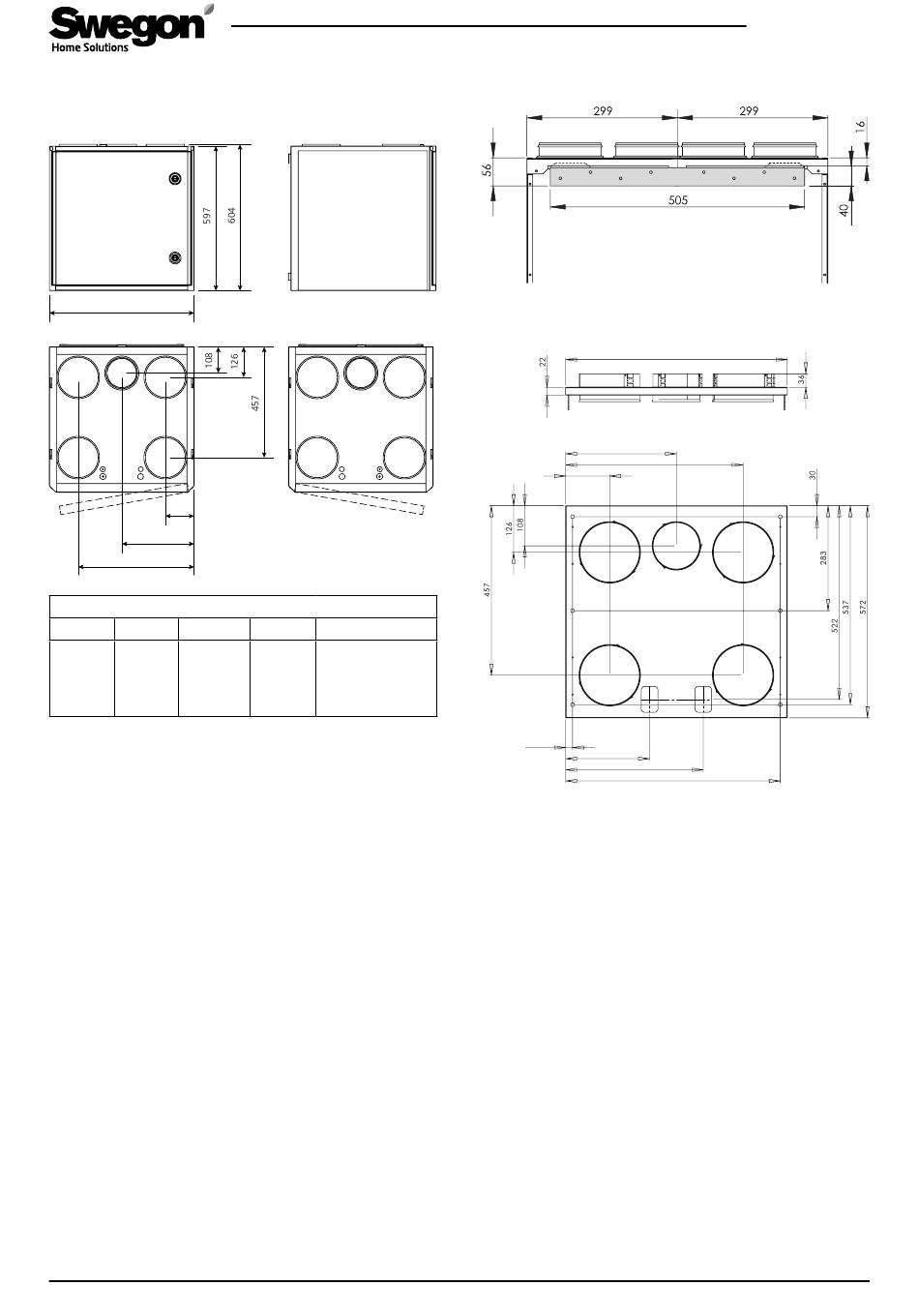

7.6 Maßangaben
Swegon CASA R5 R
598
5
2
4
1 3
119
299
479
Kanalanschlüsse
1 2 3
Zuluft Abluft Außenluft
∅ 160 ∅ 160 ∅ 160

7.7 Gewicht

Gerät: 78 kg.
7.8 Gerätecodes
• R5 Smart R
R5 Smart L
• R5 Smart R mit elektrischer Nachheizung
R5 Smart L mit elektrischer Nachheizung
• R5 Smart R Nachheizung + RH-Steuerung
R5 Smart L Nachheizung + RH-Steuerung
• R5 Smart R Nachheizung + RH- und
CO -Steuerung
2
• R5 Smart L Nachheizung + RH- und
CO -Steuerung
2
• R5 Smart R Nachheizung + RH- und
VOC-Steuerung
• R5 Smart L Nachheizung + RH- und
VOC-Steuerung
Änderungen vorbehalten.
L-Modell
5 2
4
3 1
4 5
Fortluft Fortluft
∅ 160
von der
Dunstabzugshaube
∅ 125
R05VR00S01
R05VL00S01
R05VR08S01
R05VL08S01
R05VR08S01H
R05VL08S01H
R05VR08S01C
R05VL08S01C
R05VR08S01V
R05VL08S01V
Wandhalterung
Deckenmontagerahmen
299
479
119
19
227
371
7.9 Installationszubehör
• Montagerahmen mit Diffusionssperre (R/L): 10212YP
• Deckenmontagerahmen (R/L): 10212KA
• Filterwechselsatz (G3 + 2 St. F7): 10212RSS
• Inspektionstür: DR120RL
Smart-Bedieneinheit: SC10
R5.271015
598
579
www.swegonhomesolutions.de 25
