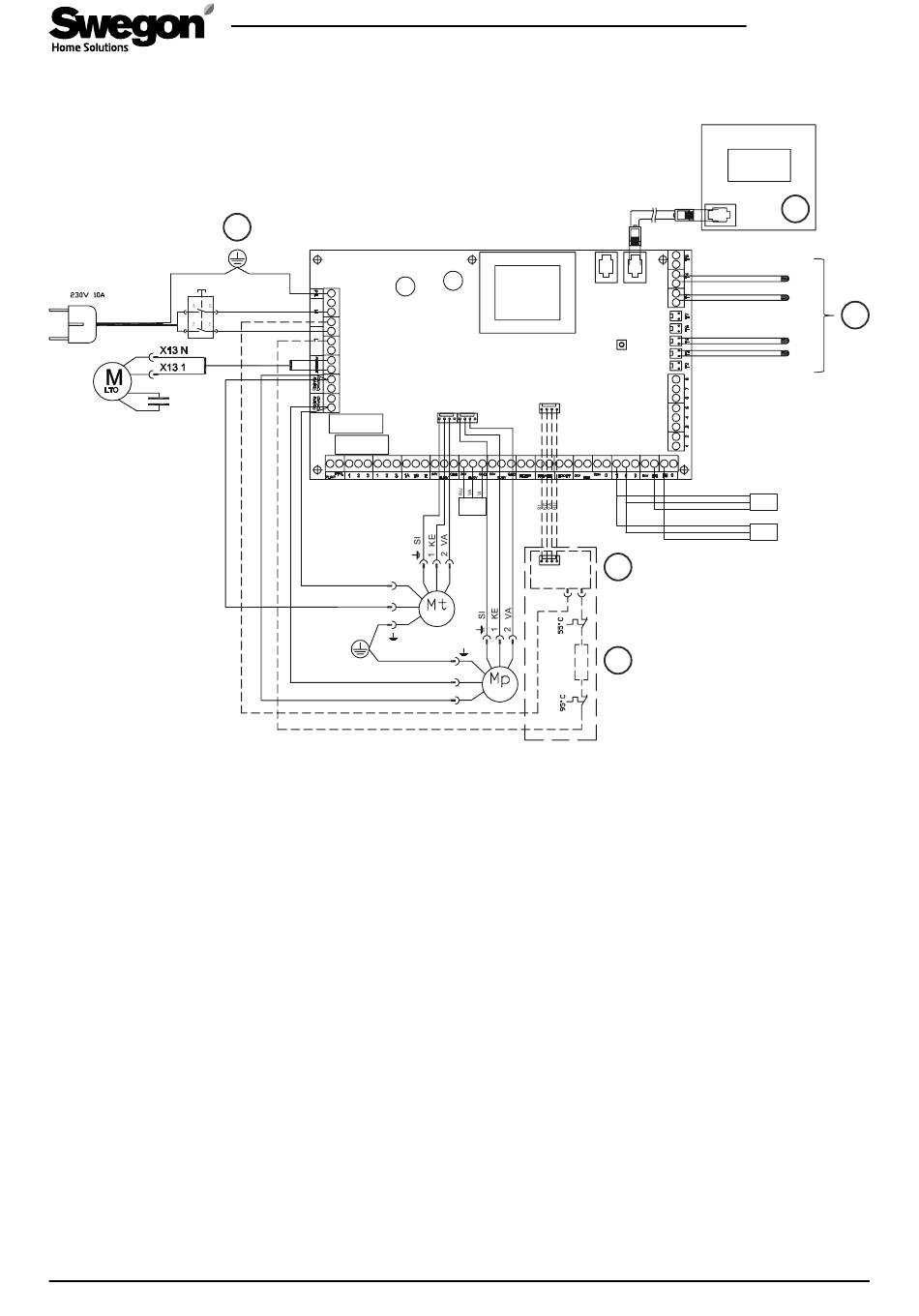

7.4 Schaltplan

7.4.1 Gerät
S1
Input
1. Temperatursensor, siehe Regeldiagramm
2. Smart-Bedieneinheit (Zubehör)
3. Triac-Regler
4. Lufterhitzer Nachheizung 800 W (Zubehör)
5. Türkontakt
