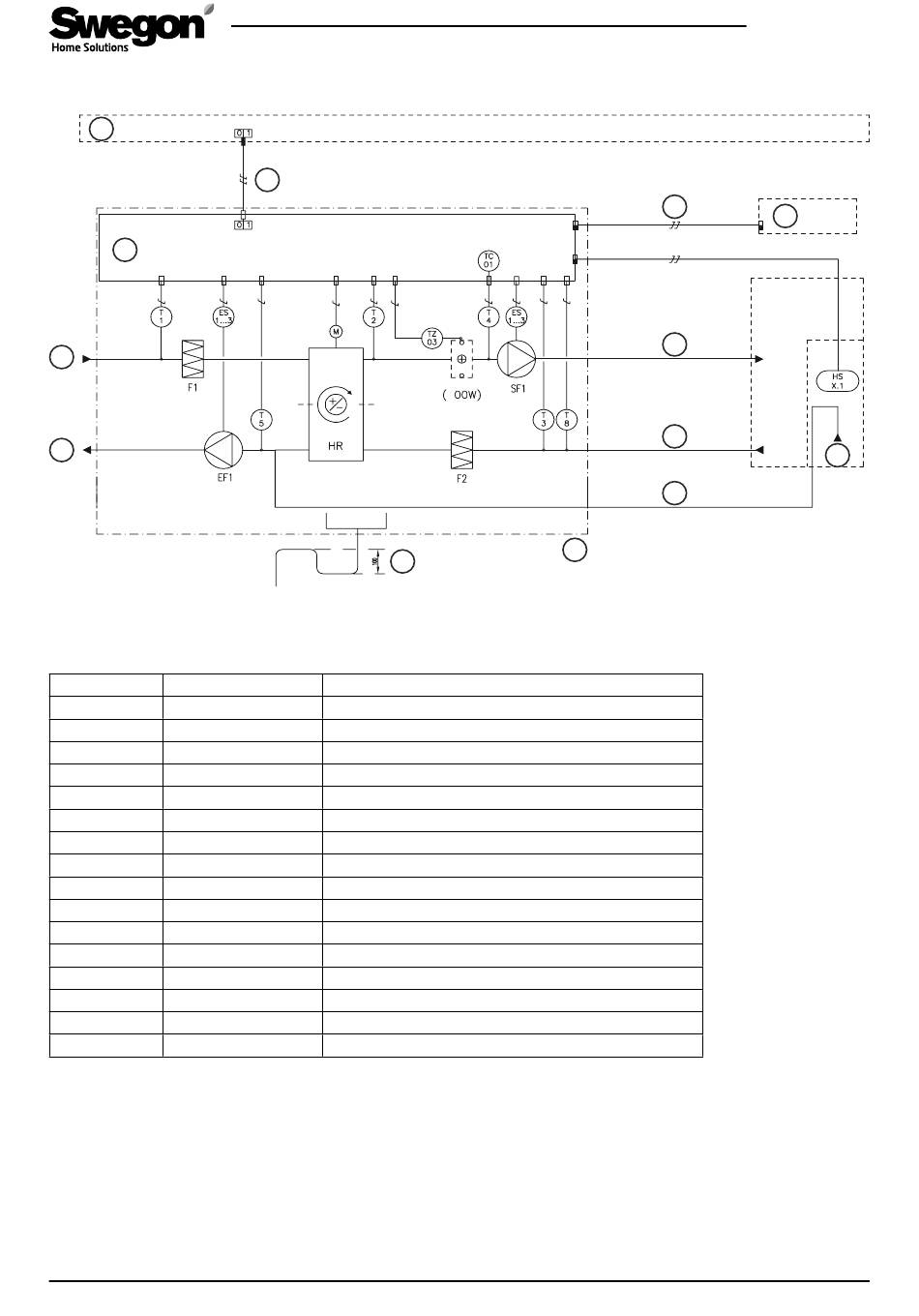

7.5 Regelschema

1
2
4
3
1: Gruppenzentrale | 2: Schaltschrank | 3: Fortluft | 4: Außenluft | 5: Stromzufuhr 230 V 10 A mit Netzsteckeranschluss | 6:
Aufnahmehöhe des Siphons 100 mm | 7: Anschlussgrenze des Geräts | 8: Absaugung von der Dunstabzugshaube, wird am
Wärmetauscher vorbeigeleitet | 9: Allgemeine Lüftung | 10: Zuluft | 11: Dunstabzugshaube |
12: Modularkabel mit RJ9-Kontakten | 13: Bedieneinheit
BEZEICHNUNG BEZEICHNUNG
T1 TEMPERATURFÜHLER
T2 TEMPERATURFÜHLER
T3 TEMPERATURFÜHLER
T4 TEMPERATURFÜHLER
T5 TEMPERATURFÜHLER
T6 TEMPERATURFÜHLER
T8 TEMPERATURFÜHLER
TC01 THERMOSTAT
TZ03 ÜBERHITZUNGSSCHUTZ
HSx.1 KONTAKT
F1 FILTER
F2 FILTER
HR WÄRMETAUSCHER
SF1 VENTILATOR
EF1 VENTILATOR
RH NACHHEIZUNG
FUNKTIONSBESCHREIBUNG
STEUERFUNKTIONEN:
Die Steuerung des Lüftungsgeräts erfolgt über eine separate Smart-Bedieneinheit oder eine Swegon CASA-Dunstabzugshaube.
Wenn das Gerät über die Dunstabzugshaube in den Positionen Anwesend/Abwesend/Boost sowie über Punktabsaugung gesteuert wird, kann die
Zeit auf 30, 60 oder 120 min eingestellt werden.
Die Zulufttemperatur wird über eine Smart-Bedieneinheit geregelt. Bei Bedarf kann die Nachheizung auch über die Bedieneinheit ausgeschaltet werden.
– Übertemperaturschutz für den Lufterhitzer der Nachheizung: Der Lufterhitzer ist mit einem automatischen Thermostaten mit manueller
Rückstellung TC01 (eingestellter Wert: 90 °C) als Schutz gegen Überhitzung ausgestattet.
– Die Ventilatoren besitzen einen automatischen Übertemperaturschutz.
MASSNAHMEN BEI AKTIVIERUNG DER SICHERHEITSAUSRÜSTUNG:
– Wenn ein Übertemperaturschutz mit manueller Rückstellung auslöst, wird der Fehler mit einer Reset-Taste im Gerät zurückgesetzt.
– Der automatische Übertemperaturschutz der Ventilatoren wird zurückgesetzt, wenn die Temperatur unter den eingestellten Wert gesunken ist.
24 www.swegonhomesolutions.de
5
6
ERLÄUTERUNG
Temperaturfühler, Außenluft
Temperaturfühler, Zuluft
Temperaturfühler, Abluft
Temperaturfühler, Zuluft
Temperaturfühler, Fortluft
Überhitzungsfühler des Lufterhitzers
Temperaturfühler für Raumluft
Übertemperaturschutz, Lufterhitzer
Überhitzungsschutz, Lufterhitzer
Kontakt, Zeitschaltuhr für die Klappe der Dunstabzugshaube
Zuluftfilter
Abluftfilter
Rotierender Wärmetauscher
Zuluftventilator
Abluftventilator
Zulufterwärmung, Zubehör
RH
8
7
R5.271015
12
13
10
9
11
8
