Variante 1 – Schacht endet über dem Dach
2
1

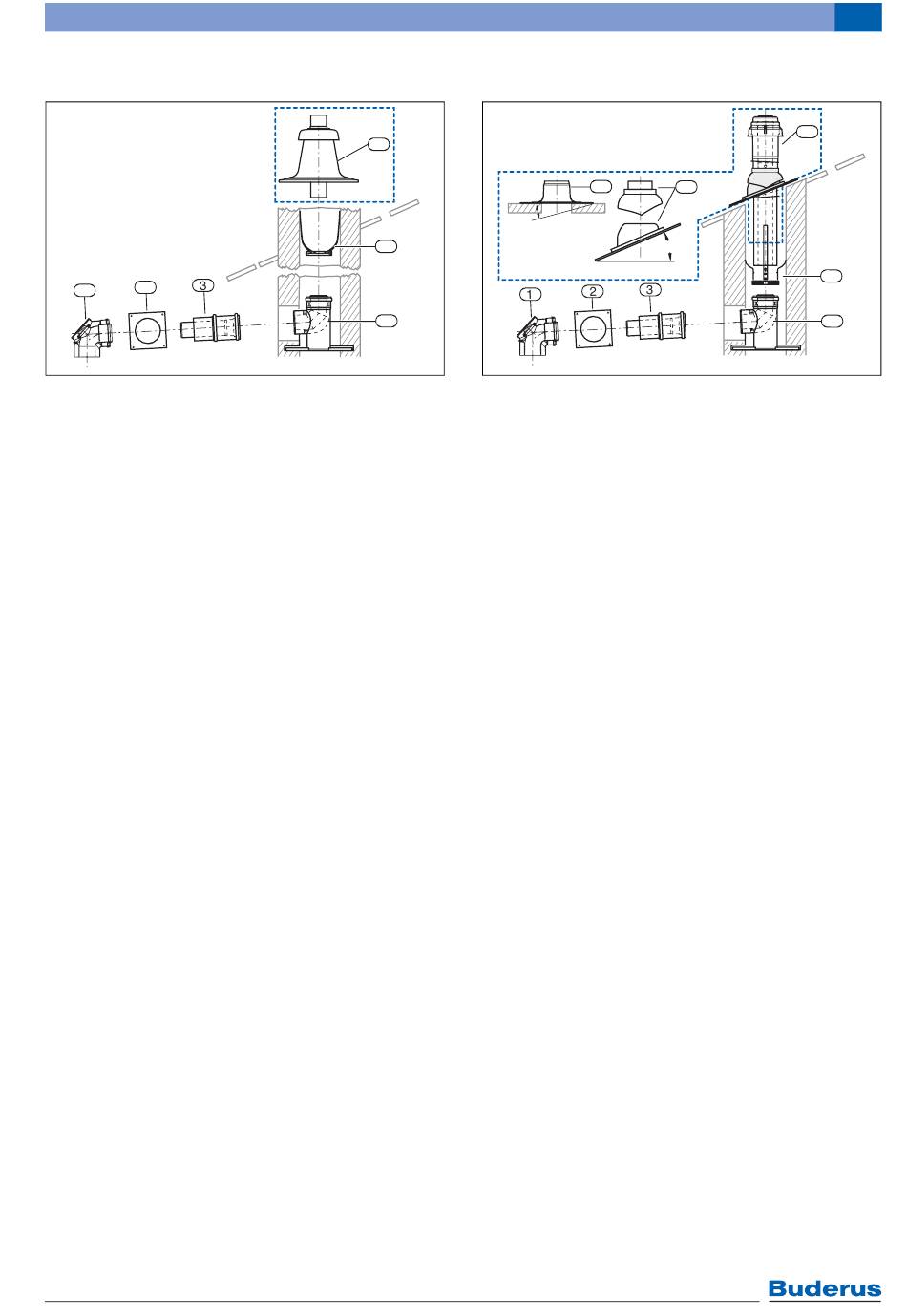

Bild 127 Bauteile des Grundbausatzes DO-S aus Kunst-
stoff
A
Erforderliche Zusatzausstattung
1
Konzentrischer Bogen mit Prüföffnung
2
Blende
3
Konzentrische Mauerdurchführung mit Muffe
4
Konzentrischer Stützbogen inklusive Auflageschiene
5
Abstandshalter, Ø 125 mm (6 Stück)
Im Lieferumfang zusätzlich enthalten:
- eine Tube Centrocerin
- Systemzertifizierungsaufkleber
6 720 648 096 2011/06 – Planungsunterlage Logamax plus GB172
Abgassysteme für den raumluftunabhängigen Betrieb
Variante 2 – Schacht endet in der Dachhaut
6
A
(0°–15°)
5
4
6 720 641 280-66.1il
Bild 128 Bauteile des Grundbausatzes DO-S aus Kunst-
A
1
2
3
4
5
A
8
9
25°–45°
stoff
Erforderliche Zusatzausstattung
Konzentrischer Bogen mit Prüföffnung
Blende
Konzentrische Mauerdurchführung mit Muffe
Konzentrischer Stützbogen inklusive Auflageschiene
Abstandshalter, Ø 125 mm (6 Stück)
Im Lieferumfang zusätzlich enthalten:
- eine Tube Centrocerin
- Systemzertifizierungsaufkleber
10
7
5
4
6 720 641 280-67.1il
