8
Montage

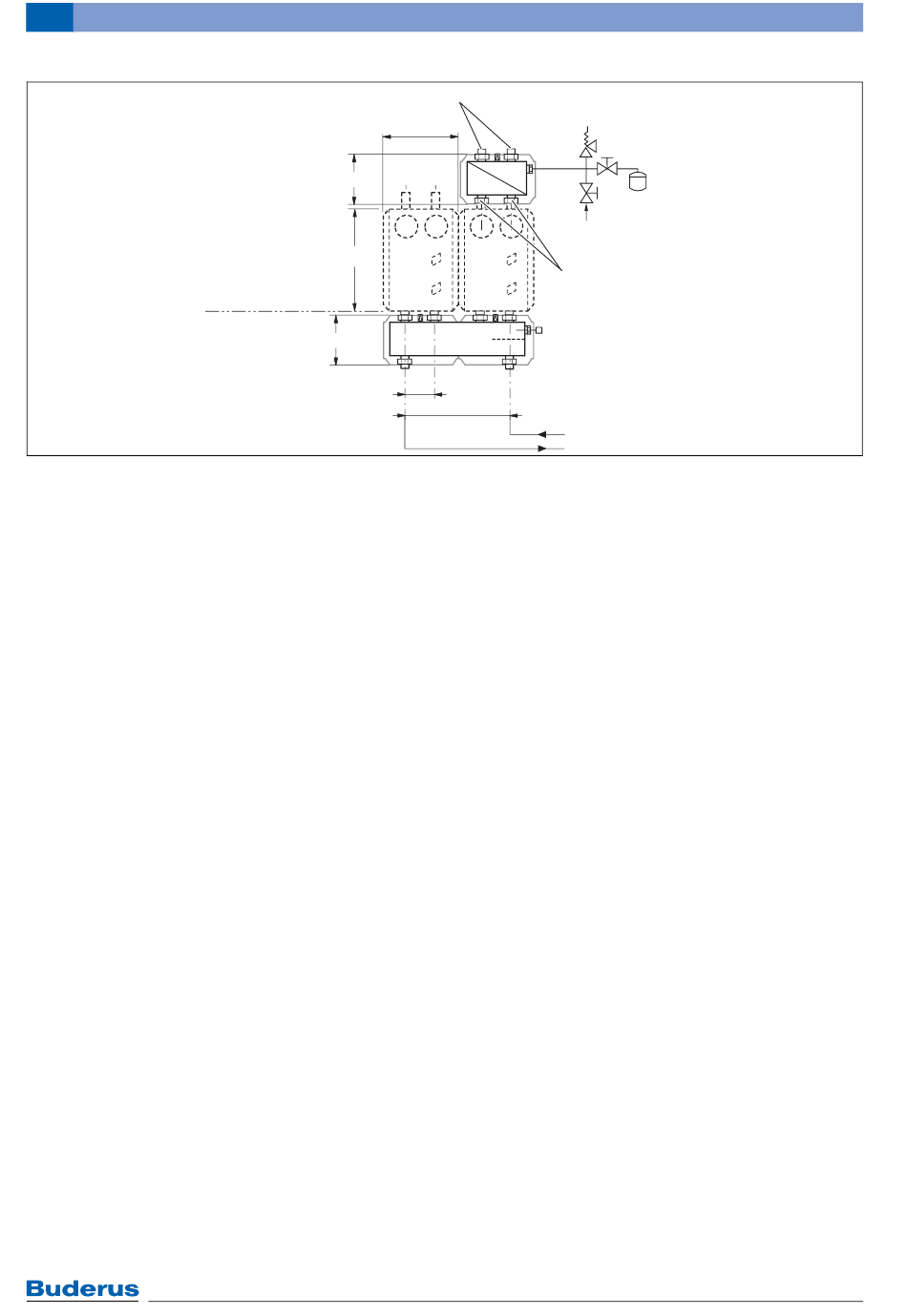

Bild 98 Abmessungen Systemtrennungs-Set Heizkreisverteiler DN 25 mit integrierter hydraulischer Weiche für zwei
Heizkreise (Maße in mm)
AG
Ausdehnungsgefäß
FK
Vorlauftemperaturfühler
FE
Füll- und Entleerhahn
RH
Rücklauf Heizkreis
RK
Rücklauf Heizkessel
ÜS1
Übergangs-Set G 1¼ auf G 1½
(Bestell-Nr. 63 012 350), Pumpe bauseitig
ÜS3
Übergangs-Set G 1½ auf G 1¼
(Bestell-Nr. 63 034 128)
VH
Heizkreisvorlauf
VK
Vorlauf Heizkessel
1)
AG ist bauseitig zu installieren
2)
Höhe der Heizkreis-Schnellmontage-Sets HSM
15(-E), HSM 20(-E), HSM 25(-E) und HS 25(-E)
118
~200
2)
400
(WMS 2)
(HKV 2/25/25 WHY)
200
ÜS1
290
VH
RH
HS 25
HSM
20/25
RH
VH
RH
VH
FK
RK
VK
130
420
6 720 648 096 2011/06 – Planungsunterlage Logamax plus GB172
1)
AG
FE
ÜS3
6 720 646 236-17.1il
