WELDY miniwelder geo2 Bedienungsanleitung Seite 41

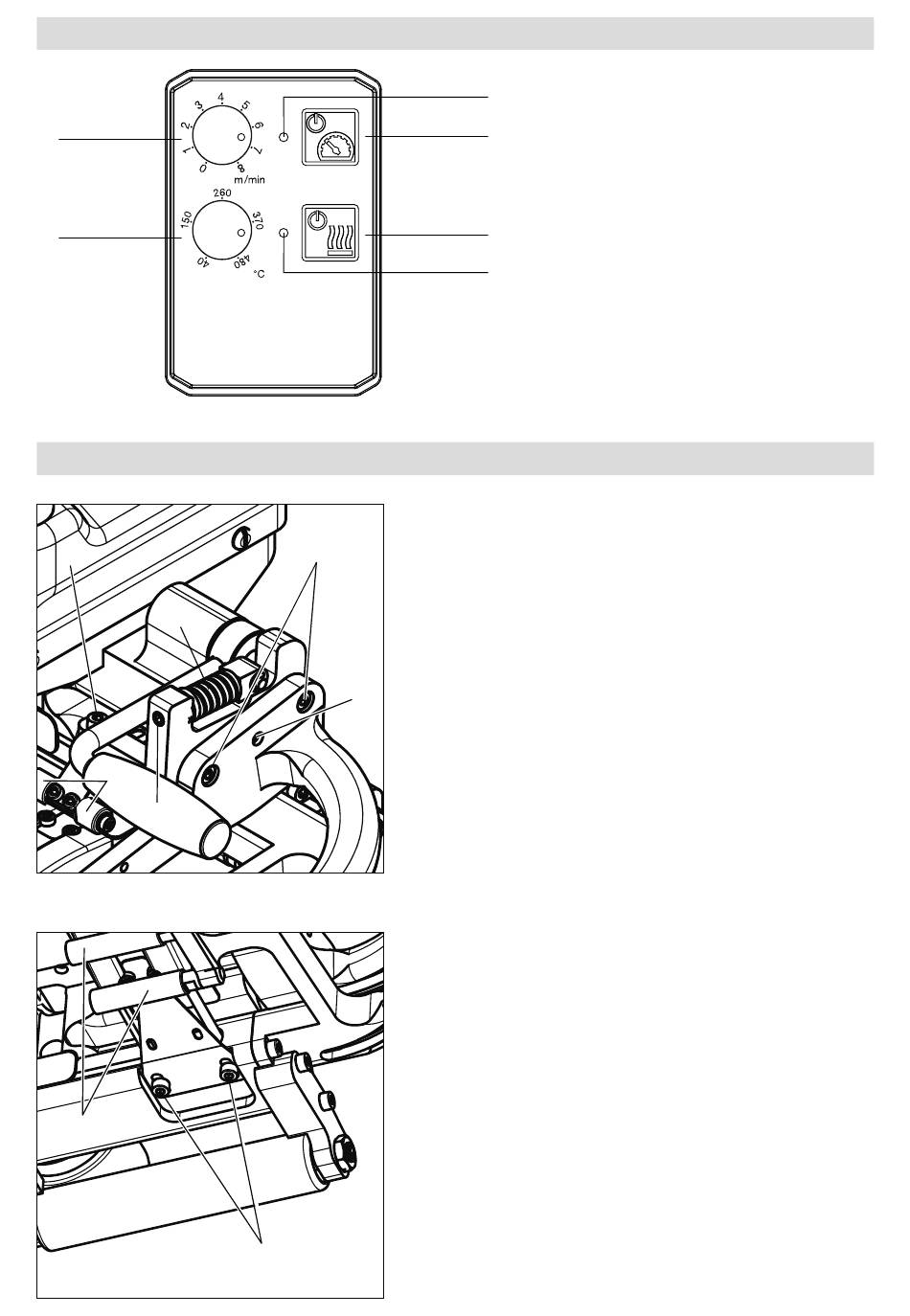

Užívateľské rozhranie
12
15
Nastavenia
20
22
21
23
25
Pred nastavovaním komponentov vytiahnite zástrčku zo zdroja
napájania.
18
Jemné nastavenie tlaku
Nastavovaciu skrutku (23) otočte v protismere chodu hodi-
nových ručičiek, aby ste znížili tlak na 30 % maximálneho
zváracieho tlaku. V prípade tenších alebo mäkších materiálov
znížte tlak.
19
Nastavenie prítlačného valčeka (valčeky pohonu)
Uvoľnite skrutku (19). Otáčaním skrutiek (18) môžete nasta-
viť uhol horného prítlačného valčeka. Toto nastavenie upraví
polohu dolného prítlačného valčeka. Pre overenie správnosti
polohy vykonajte skúšobný zvar. Zvárací tlak musí byť rovnaký
od ľavej strany po pravú. Pozor, v kľudovom stave nie sú valče-
ky v paralelnej polohe. Nastavenie je potrebný v prípade HDPE
> 0,5 mm. Pre aretáciu polohy utiahnite skrutku (19).
Nastavenie polohy klinu
Uvoľnite skrutky (24). 2 kusy materiálu, ktorý má byť zvarený
,vložte medzi prítlačné valčeky a napínaciu páku (6) uveď-
te do zatvorenej polohy. Ľahkým pritlačením presuňte klin
medzi materiál smerom k prítlačným valčekom. Klin by mal
byť vzhľadom na prítlačné valčeky v pravom uhle. Utiahnite
skrutku (24).
Pridržiavanie valčekov (len pre geo2)
Dve časti zváraných materiálov vložte medzi prítlačné
valčeky (8), ako aj horný (10) a dolný pridržiavací valček
(25) a zatvorte upínaciu páku (6). Horné pridržiavacie
valčeky (10) umiestnite podľa skrutky (21). Nastavením
skrutky (20) nastavte tlak horných a dolných pridržia-
vacích valčekov (25) na klin.
24
12. Potenciometer rýchlosti
13
pohonu
14
13. Stavová LED dióda pohonu
14. Tlačidlo pre zapnutie/vypnutie
17
pohonu
16
15. Potenciometer ohrievania
16. Stavová LED dióda
17. Tlačidlo pre zapnutie/vypnutie
ohrievania
