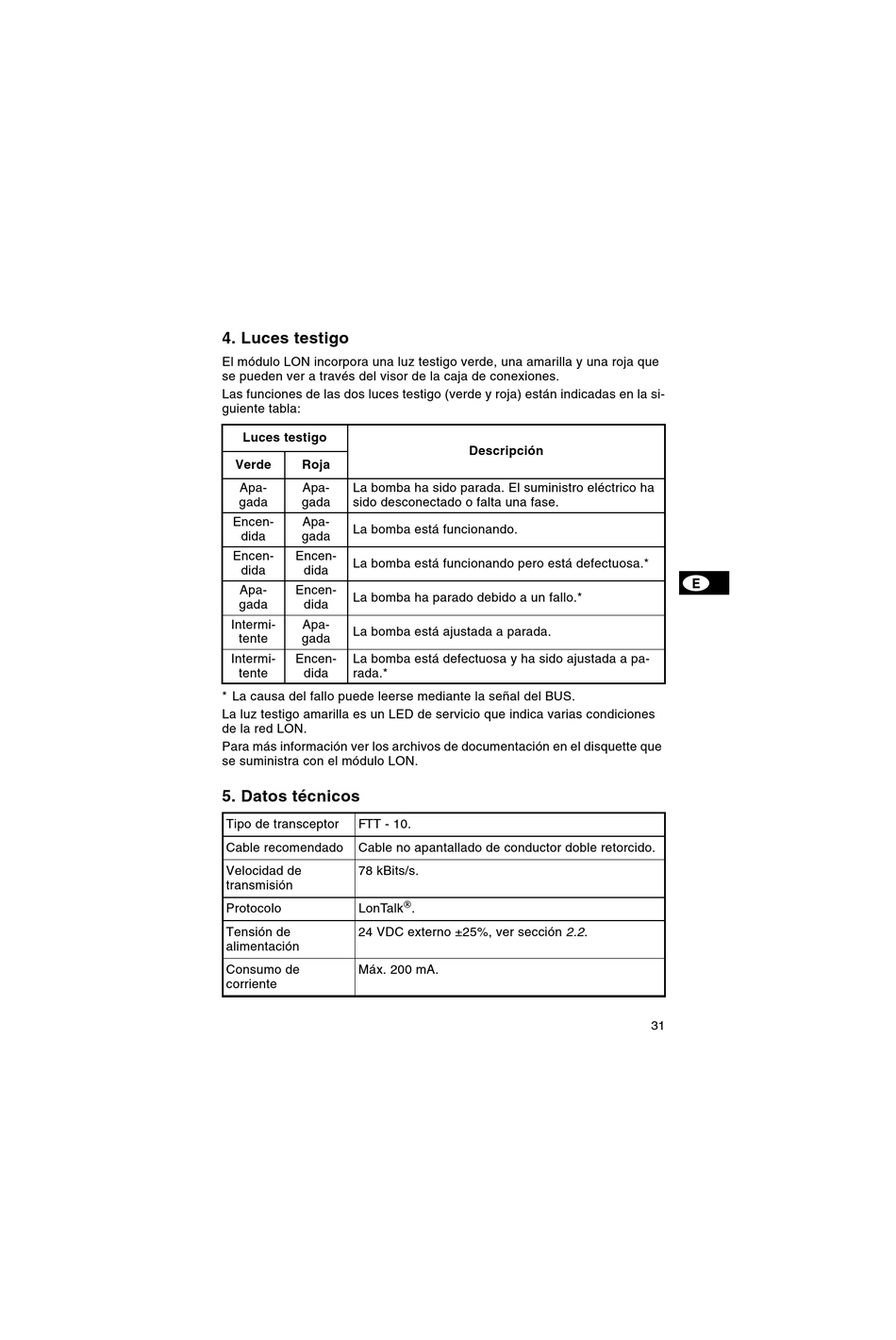

4. Luces testigo

El módulo LON incorpora una luz testigo verde, una amarilla y una roja que
se pueden ver a través del visor de la caja de conexiones.
Las funciones de las dos luces testigo (verde y roja) están indicadas en la si-
guiente tabla:
Luces testigo
Verde Roja
Apa- Apa- La bomba ha sido parada. El suministro eléctrico ha
gada gada sido desconectado o falta una fase.
Encen- Apa-
La bomba está funcionando.
dida gada
Encen- Encen-
La bomba está funcionando pero está defectuosa.*
dida dida
Apa- Encen-
La bomba ha parado debido a un fallo.*
gada dida
Intermi- Apa-
La bomba está ajustada a parada.
tente gada
Intermi- Encen- La bomba está defectuosa y ha sido ajustada a pa-
tente dida rada.*
* La causa del fallo puede leerse mediante la señal del BUS.
La luz testigo amarilla es un LED de servicio que indica varias condiciones
de la red LON.
Para más información ver los archivos de documentación en el disquette que
se suministra con el módulo LON.
5. Datos técnicos
Tipo de transceptor FTT - 10.
Cable recomendado Cable no apantallado de conductor doble retorcido.
Velocidad de 78 kBits/s.
transmisión
Protocolo LonTalk
Tensión de 24 VDC externo ±25%, ver sección 2.2.
alimentación
Consumo de Máx. 200 mA.
corriente
Descripción

.
31
