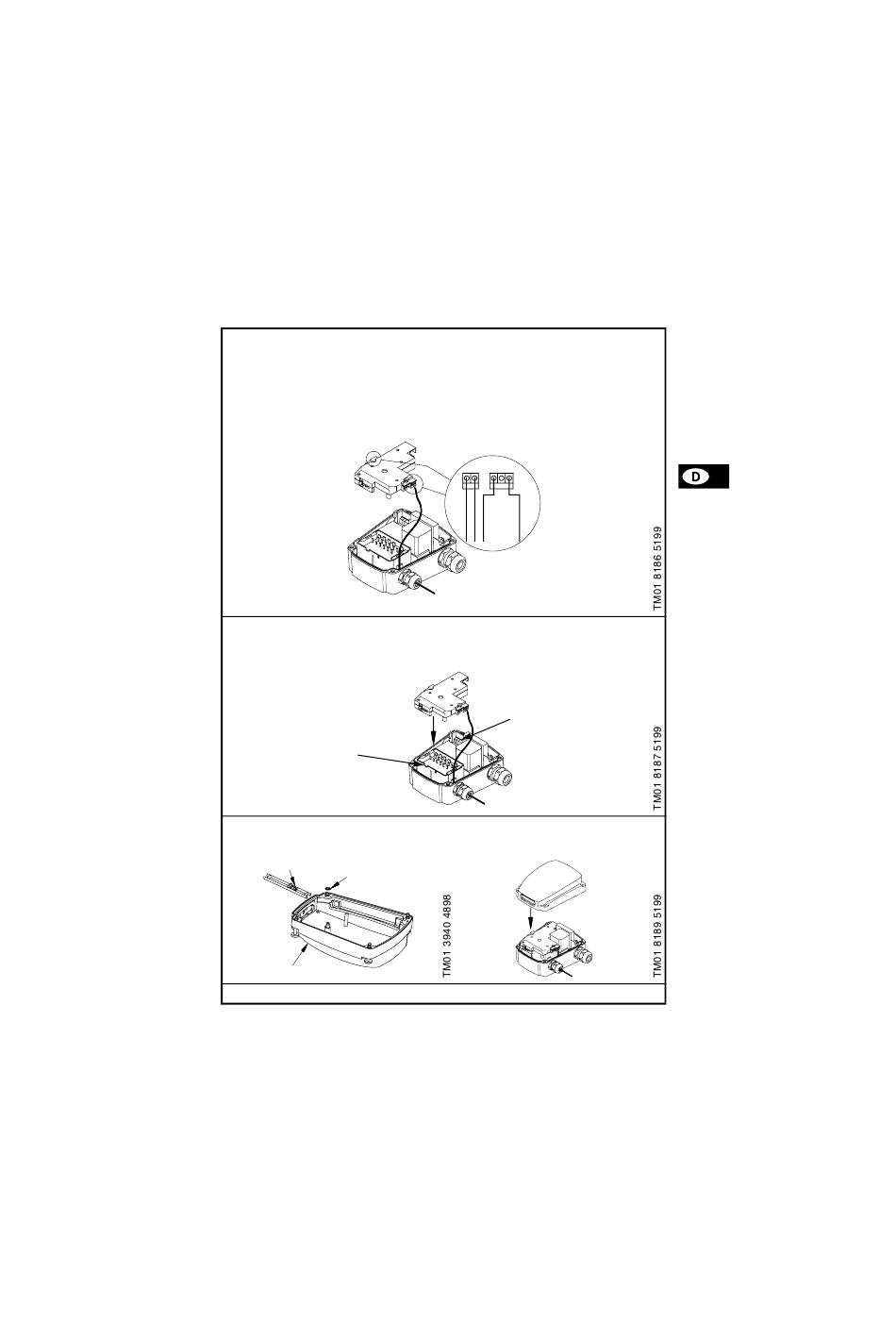

4. Die BUS-Verbindung durch die Verschraubung in den Klemmenka-
sten führen und an die Klemmen des LON-Moduls anschließen. Die
Verbindung läßt sich wahlweise auf der rechten oder linken Seite
des Moduls montieren.
Anforderungen an BUS-Kabel:
Leiterquerschnitt: 0,25 - 1 mm².
Nicht-abgeschirmte Doppelleitung.
* Siehe Abschnitt 2.2.
5. LON-Modul auf das Basismodul und den Drehzahlschalter montie-
ren. Es ist darauf zu achten, daß die beiden Stecker ineinander ein-
rasten.
Steckerverbindung
zum Drehzahlschalter
6. Zahnscheibe und Lichtleiter entfernen. Klemmenkastendeckel mon-
tieren.
Lichtleiter
Zahnscheibe
Klemmenkastendeckel
7. Versorgungsspannung einschalten.
*
24V L O N
Steckerverbindung
zum Basismodul
