5.2 Verwendun g de s IR-Druck ers
MULTILYZER
ST/STe
®

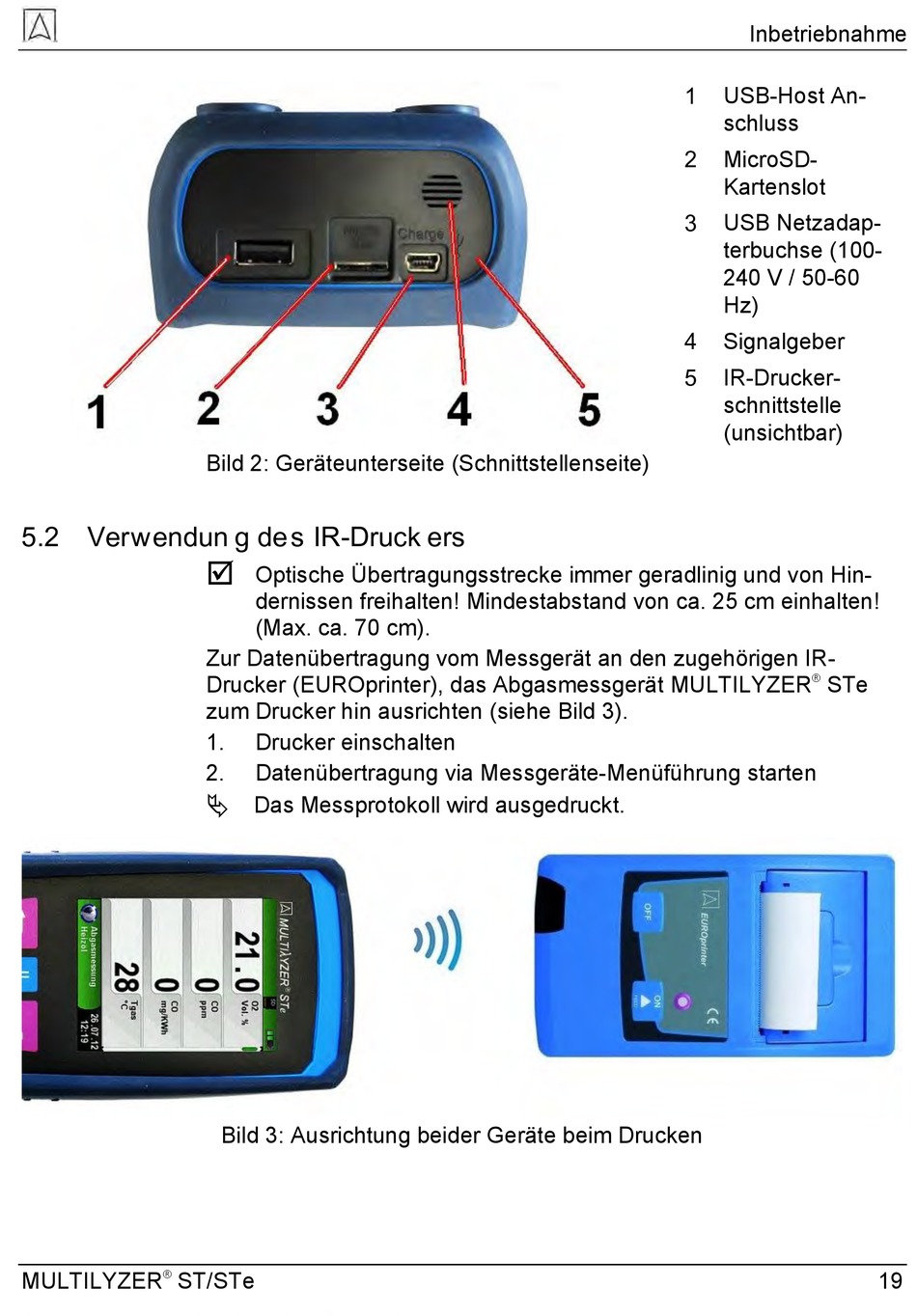

Bild 2: Geräteunterseite (Schnittstellenseite)
Optische Übertragungsstrecke immer geradlinig und von Hin-
dernissen freihalten! Mindestabstand von ca. 25 cm einhalten!
(Max. ca. 70 cm).
Zur Datenübertragung vom Messgerät an den zugehörigen IR-
Drucker (EUROprinter), das Abgasmessgerät MULTILYZER
zum Drucker hin ausrichten (siehe Bild 3).
1.
Drucker einschalten
2.
Datenübertragung via Messgeräte-Menüführung starten
Das Messprotokoll wird ausgedruckt.
Bild 3: Ausrichtung beider Geräte beim Drucken
Inbetriebnahme
USB-Host An-
1
schluss
MicroSD-
2
Kartenslot
USB Netzadap-
3
terbuchse (100-
240 V / 50-60
Hz)
Signalgeber
4
IR-Drucker-
5
schnittstelle
(unsichtbar)
STe
®
19
