5
HYDRAULISCHE SCHALTBILDER
5.1
Allgemeines
Die nachstehend aufgeführten Schaltungen stellen
Prinzipbilder dar, wobei auf die Darstellung der Sicher-
heitseinrichtungen verzichtet wurde. Die Sicherheitsein-
richtungen sind nach örtlichen Vorschriften auszuführen.
5.2
Anlage mit einem Heizkreis (z.B. Radiatoren),
witterungsgeführt geregelt

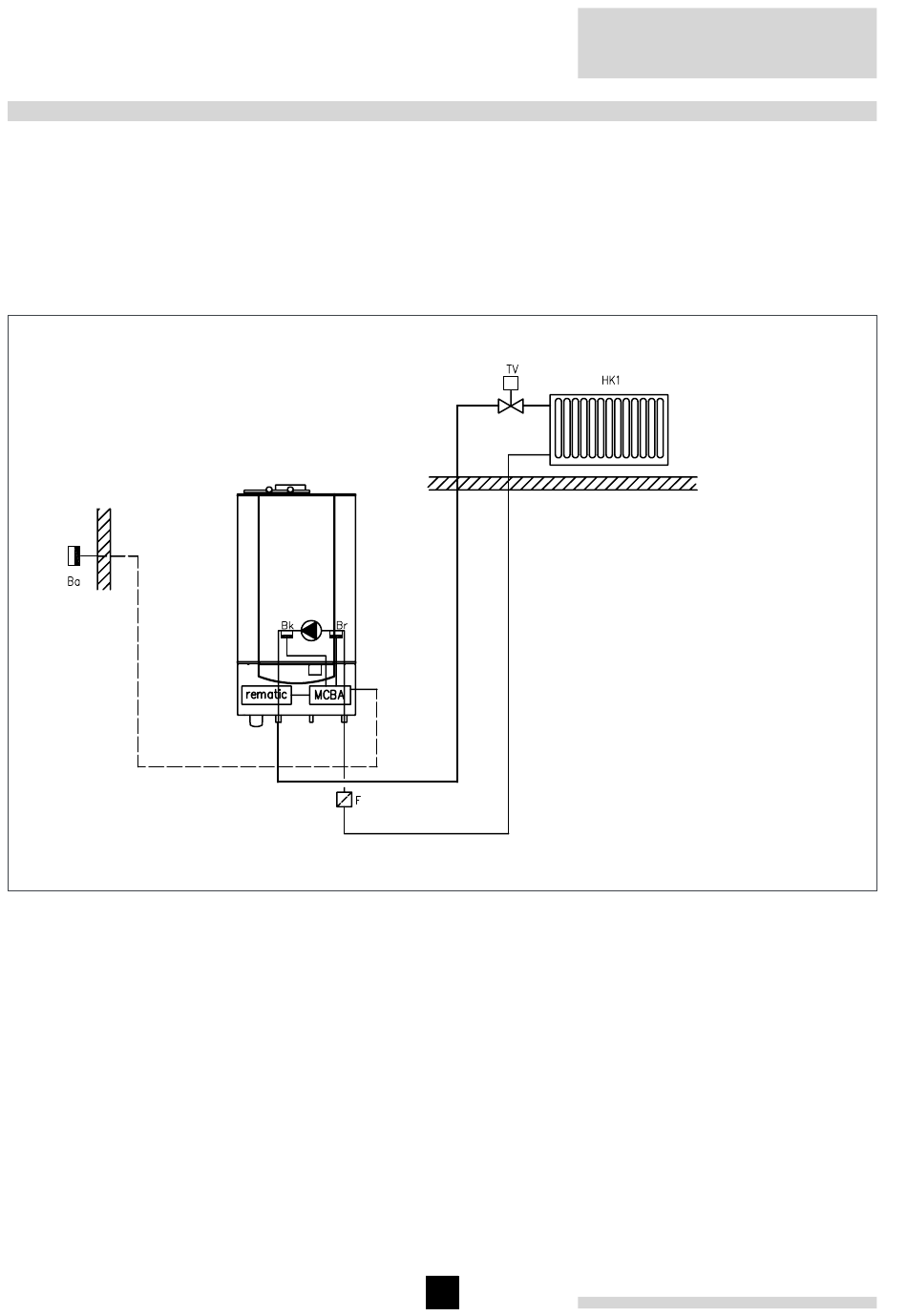

Bild 01 Reglervariante rematic
05.W3H.HS.00001
Bei Remeha Quinta 30, Pumpe bauseits im Rücklauf
montieren (Remeha Quinta 30 wird ohne Pumpe
geliefert)
1 Heizkreis, Radiatoren mit Thermostatventilen.
Kessel gleitend nach der Aussentemperatur vorgeregelt.
Bei Wärmeanforderung wird der Brenner eingeschal-
tet, je nach Wärmeabnahme wird der Kessel zwischen
Vollast- und Teillast modulieren. Die Thermostatventile
übernehmen die Raumtemperaturregelung.
®
Set Q100
plus
Legende:
Ba
Bk
Br
TV
HK1
F
MCBA = Kesselautomat
Der rematic
®
-Regler kann im Kessel montiert und
plus
mittels Stecker angeschlossen werden. Alternativ ist
eine Montage in einem Referenzraum möglich. Hierbei
erfolgt der Anschluss mittels Zweidrahtverbindung (bitte
abgeschirmtes Kabel verwenden) zum Kessel. Wird
der Regler im Referenzraum montiert, dürfen in diesem
Raum keine Stellglieder (Thermostatventile) montiert
werden.
Wir empfehlen einen Schmutzfänger im Kesselrücklauf
zu montieren. Ein Überströmventil ist nur erforderlich,
wenn in der Übergangszeit Geräuschprobleme zu
erwarten sind.
6
Remeha Quinta
10/25/30
= Aussenfühler
= Kesselfühler
= Rücklauffühler
= Thermostatventil
= Heizkreis
= Schmutzfänger
