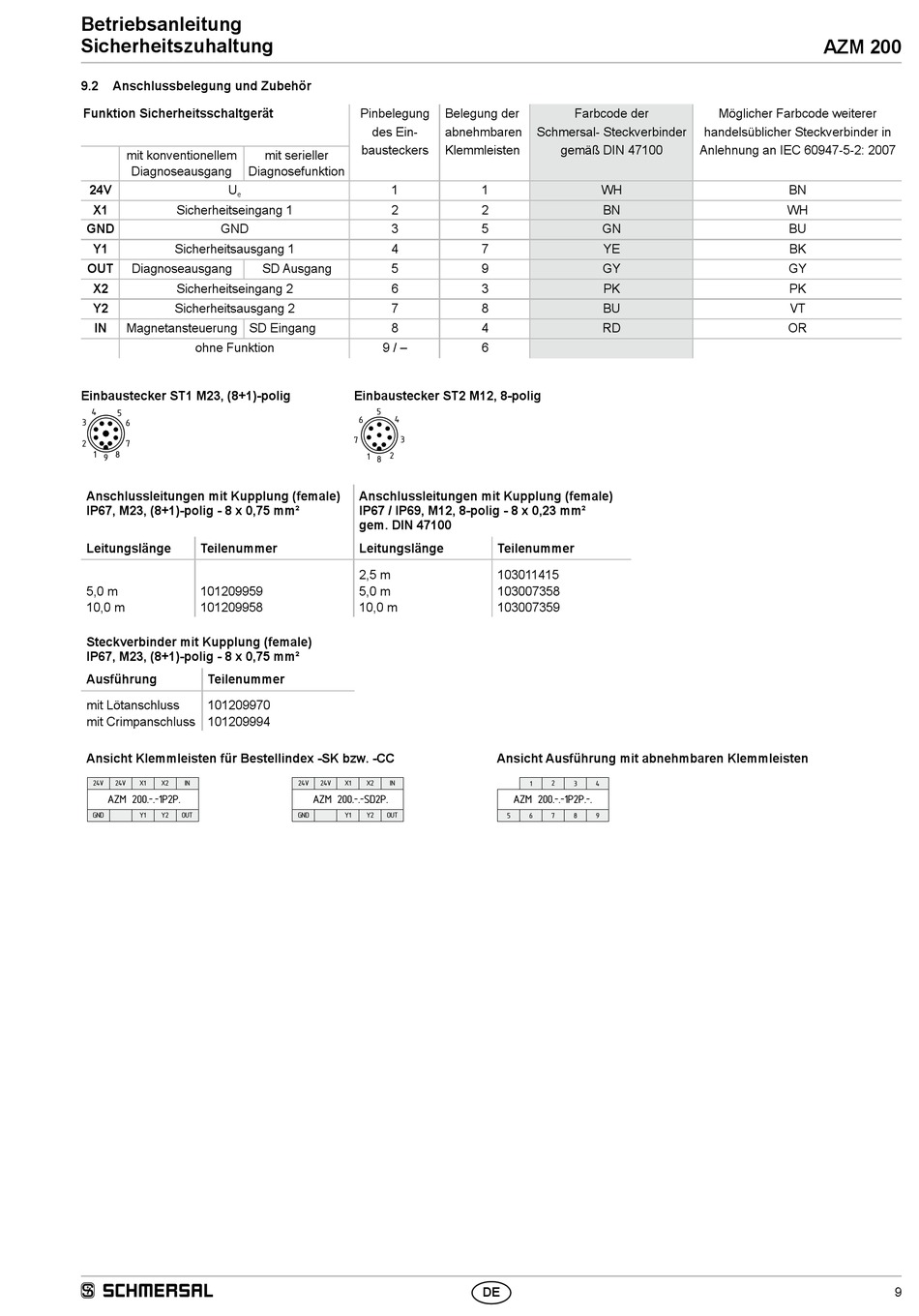

9.2 Anschlussbelegung und Zubehör
Funktion Sicherheitsschaltgerät
mit konventionellem
Diagnose ausgang Diagnosefunktion
24V U
e
X1 Sicherheitseingang 1
GND GND
Y1 Sicherheitsausgang 1
OUT Diagnoseausgang
X2 Sicherheitseingang 2
Y2 Sicherheitsausgang 2
IN Magnetansteuerung SD Eingang
ohne Funktion
Einbaustecker ST1 M23, (8+1)-polig
4
5
3 6
2 7
1 8
9
Anschlussleitungen mit Kupplung (female)
IP67, M23, (8+1)-polig - 8 x 0,75 mm²
Leitungslänge Teilenummer
5,0 m 101209959
10,0 m 101209958
Steckverbinder mit Kupplung (female)
IP67, M23, (8+1)-polig - 8 x 0,75 mm²
Ausführung Teilenummer
mit Lötanschluss 101209970
mit Crimpanschluss 101209994
Ansicht Klemmleisten für Bestellindex -SK bzw. -CC
24V 24V X1 X2 IN
AZM 200. - . - 1P2P.
GND Y1 Y2 OUT
Pinbelegung
des Ein-
bausteckers
mit serieller
1
2
3
4
SD Ausgang 5
6
7
8
9 / –
Einbaustecker ST2 M12, 8-polig
5
8
Anschlussleitungen mit Kupplung (female)
IP67 / IP69, M12, 8-polig - 8 x 0,23 mm²
gem. DIN 47100
Leitungslänge
2,5 m
5,0 m
10,0 m
24V 24V X1 X2 IN
AZM 200. - .-SD2P.
GND Y1 Y2 OUT
Belegung der Farbcode der
abnehmbaren Schmersal- Steckverbinder
Klemmleisten gemäß DIN 47100
1 WH
2 BN
5 GN
7 YE
9 GY
3 PK
8 BU
4 RD
6
Teilenummer
103011415
103007358
103007359
Ansicht Ausführung mit abnehmbaren Klemmleisten
1 2 3 4
AZM 200. - . - 1P2P. - .
5 6 7 8 9
