Betriebsanleitung
Sicherheitszuhaltung
9.

Anhang

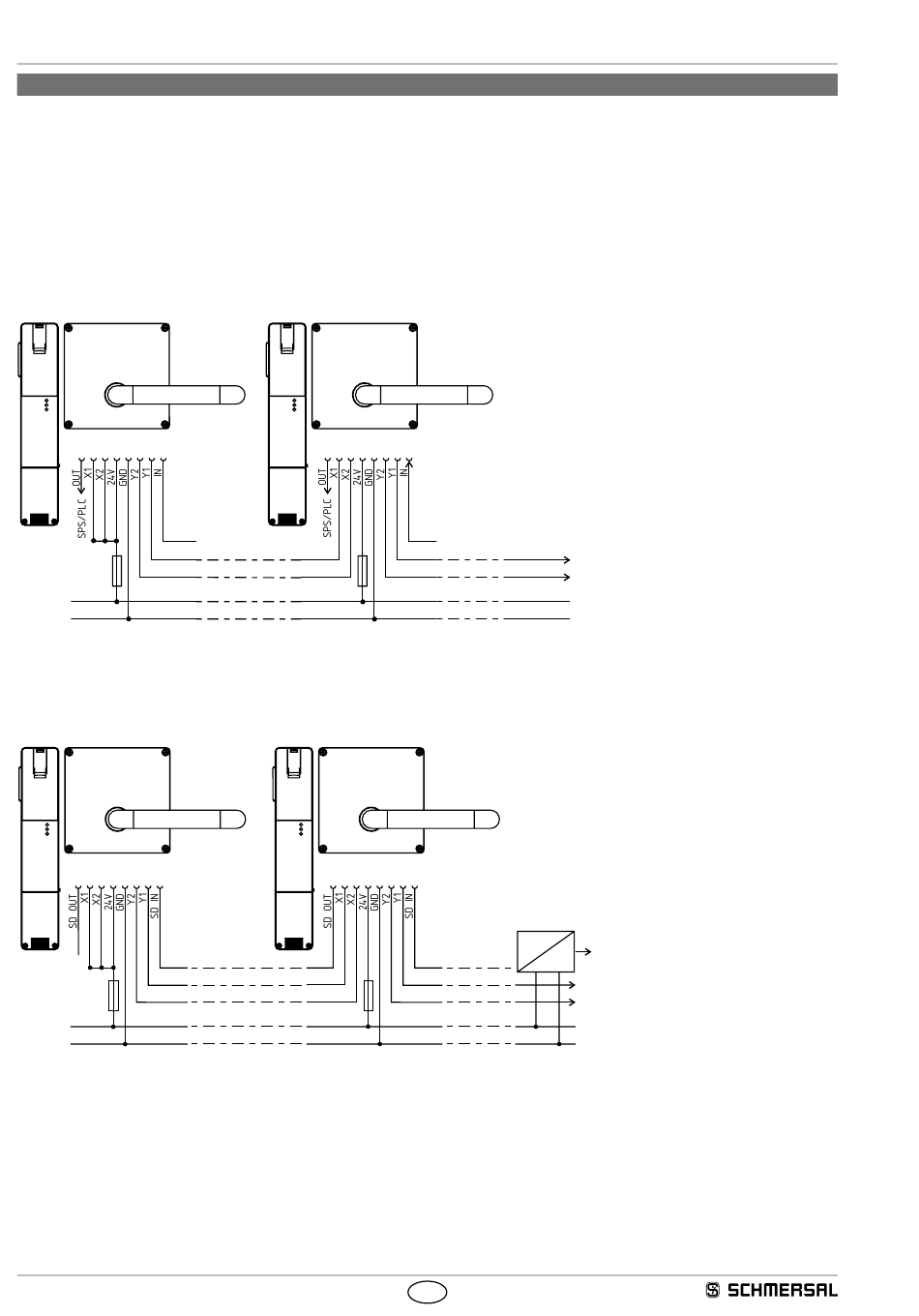

9.1 Anschlussbeispiele
Die abgebildeten Applikationsbeispiele sind Vorschläge, die den Anwender nicht davon entbinden, die Schaltung sorgfältig im Hinblick auf ihre
jeweilige Eignung im individuellen Einzelfall zu überprüfen.
Anschlussbeispiel 1: Reihenschaltung AZM 200 mit konventionellem Diagnoseausgang
Die Reihenschaltung mehrerer Sicherheitszuhaltungen AZM 200 wird im Schaltschrank oder in Verteilerdosen vor Ort erreicht.
Im Bespiel sind 2 Sicherheitszuhaltungen AZM 200 (max. 31 Geräte) in Reihe verschaltet. Der Diagnoseausgang („OUT") und die Magnetansteue-
rung („IN") sind getrennt pro Gerät an eine handelsübliche SPS zur Auswertung bzw. Ansteuerung angeschaltet. Die maximale Leitungslänge des
Sicherheitsstromkreises darf 200 m nicht überschreiten.
Bei der Reihenschaltung ist die Brücke 24V-X1-X2 aus allen Geräten bis auf das letzte Gerät zu entfernen.
Die Spannung wird am letzten Sicherheitsschaltgerät der Kette (von der Auswertung aus gesehen) in die beiden Sicherheitseingänge eingespeist.
Die Sicherheitsausgänge des ersten Sicherheitsschaltgerätes werden auf die Auswertung geführt.
5 6 2 1 3 7 4 8
Y1
Y2
24 VDC
GND
n-Teilnehmer max. 31 Geräte in Reihe
Anschlussbeispiel 2: Reihenschaltung AZM 200 mit serieller Diagnosefunktion
Die Sicherheitsausgänge des ersten Sicherheitsschaltgerätes werden auf die Auswertung geführt. Das serielle Diagnose-Gateway wird mit dem
seriellen Diagnoseeingang des ersten Sicherheitsschaltgerätes verbunden.
5 2 6 1 3 7 4 8
SD IN
Y1
Y2
24 VDC
GND
n-Teilnehmer max. 31 Geräte in Reihe
8
5 6 2 1 3
SPS/PLC
X1
X2
5 2 6 1
SD OUT
X1
X2
7 4 8
SPS/PLC
Y1
Y2
3 7 4 8
SD IN
Y1
Y2
DE
Sicherheitsausgänge→Auswertung
Feldbus
Sicherheitsausgänge→Auswertung
AZM 200
