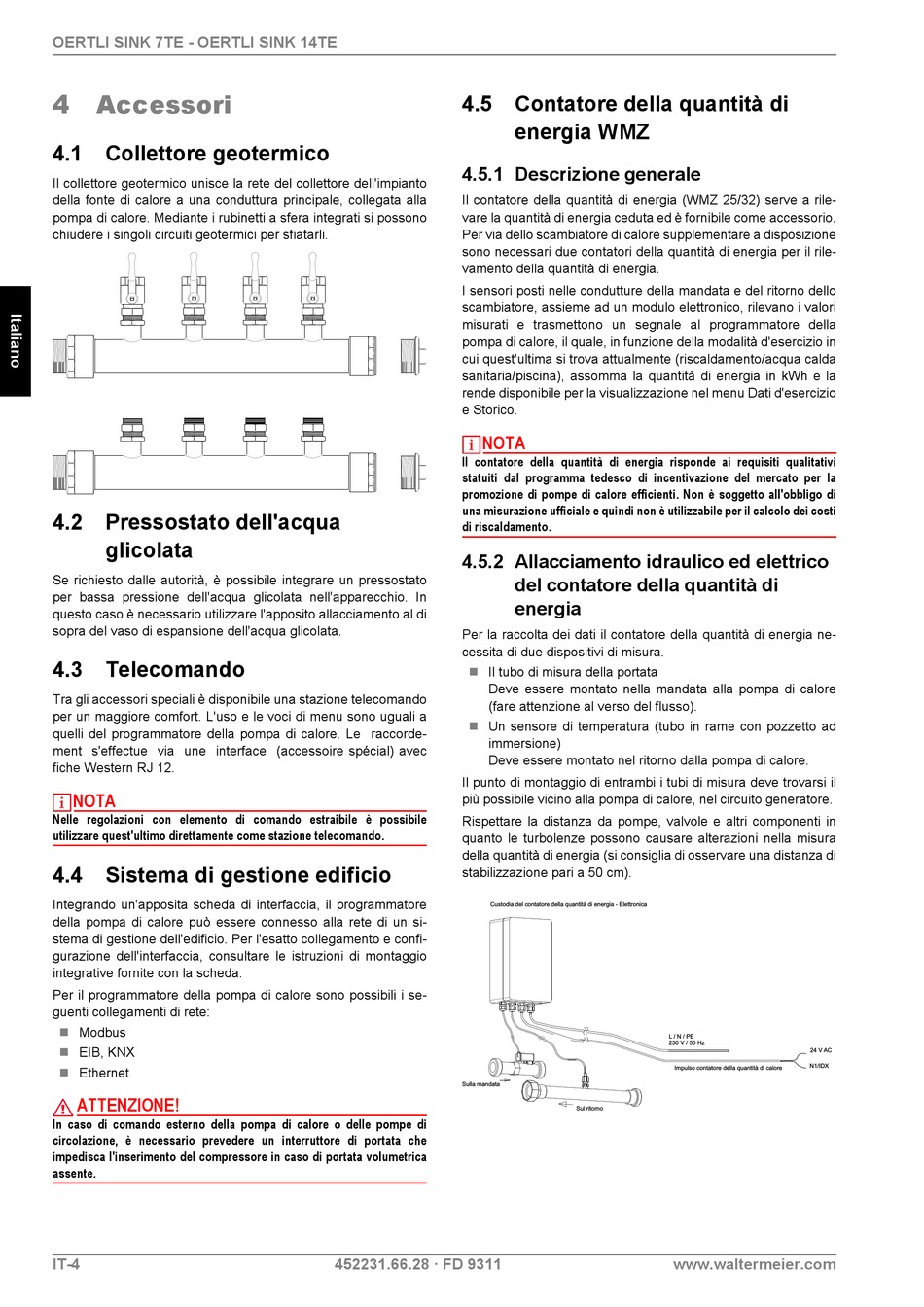

OERTLI SINK 7TE - OERTLI SINK 14TE
4

Accessori

4.1 Collettore geotermico

Il collettore geotermico unisce la rete del collettore dell'impianto
della fonte di calore a una conduttura principale, collegata alla
pompa di calore. Mediante i rubinetti a sfera integrati si possono
chiudere i singoli circuiti geotermici per sfiatarli.
4.2 Pressostato dell'acqua
glicolata
Se richiesto dalle autorità, è possibile integrare un pressostato
per bassa pressione dell'acqua glicolata nell'apparecchio. In
questo caso è necessario utilizzare l'apposito allacciamento al di
sopra del vaso di espansione dell'acqua glicolata.

4.3 Telecomando

Tra gli accessori speciali è disponibile una stazione telecomando
per un maggiore comfort. L'uso e le voci di menu sono uguali a
quelli del programmatore della pompa di calore. Le raccorde-
ment s'effectue via une interface (accessoire spécial) avec
fiche Western RJ 12.
NOTA
Nelle regolazioni con elemento di comando estraibile è possibile
utilizzare quest'ultimo direttamente come stazione telecomando.

4.4 Sistema di gestione edificio

Integrando un'apposita scheda di interfaccia, il programmatore
della pompa di calore può essere connesso alla rete di un si-
stema di gestione dell'edificio. Per l'esatto collegamento e confi-
gurazione dell'interfaccia, consultare le istruzioni di montaggio
integrative fornite con la scheda.
Per il programmatore della pompa di calore sono possibili i se-
guenti collegamenti di rete:
 Modbus
 EIB, KNX
 Ethernet
ATTENZIONE!
In caso di comando esterno della pompa di calore o delle pompe di
circolazione, è necessario prevedere un interruttore di portata che
impedisca l'inserimento del compressore in caso di portata volumetrica
assente.
IT-4
4.5 Contatore della quantità di
4.5.1 Descrizione generale
Il contatore della quantità di energia (WMZ 25/32) serve a rile-
vare la quantità di energia ceduta ed è fornibile come accessorio.
Per via dello scambiatore di calore supplementare a disposizione
sono necessari due contatori della quantità di energia per il rile-
vamento della quantità di energia.
I sensori posti nelle condutture della mandata e del ritorno dello
scambiatore, assieme ad un modulo elettronico, rilevano i valori
misurati e trasmettono un segnale al programmatore della
pompa di calore, il quale, in funzione della modalità d'esercizio in
cui quest'ultima si trova attualmente (riscaldamento/acqua calda
sanitaria/piscina), assomma la quantità di energia in kWh e la
rende disponibile per la visualizzazione nel menu Dati d'esercizio
e Storico.
NOTA
Il contatore della quantità di energia risponde ai requisiti qualitativi
statuiti dal programma tedesco di incentivazione del mercato per la
promozione di pompe di calore efficienti. Non è soggetto all'obbligo di
una misurazione ufficiale e quindi non è utilizzabile per il calcolo dei costi
di riscaldamento.
4.5.2 Allacciamento idraulico ed elettrico
Per la raccolta dei dati il contatore della quantità di energia ne-
cessita di due dispositivi di misura.
 Il tubo di misura della portata
Deve essere montato nella mandata alla pompa di calore
(fare attenzione al verso del flusso).
 Un sensore di temperatura (tubo in rame con pozzetto ad
immersione)
Deve essere montato nel ritorno dalla pompa di calore.
Il punto di montaggio di entrambi i tubi di misura deve trovarsi il
più possibile vicino alla pompa di calore, nel circuito generatore.
Rispettare la distanza da pompe, valvole e altri componenti in
quanto le turbolenze possono causare alterazioni nella misura
della quantità di energia (si consiglia di osservare una distanza di
stabilizzazione pari a 50 cm).
452231.66.28 · FD 9311
energia WMZ
del contatore della quantità di
energia
