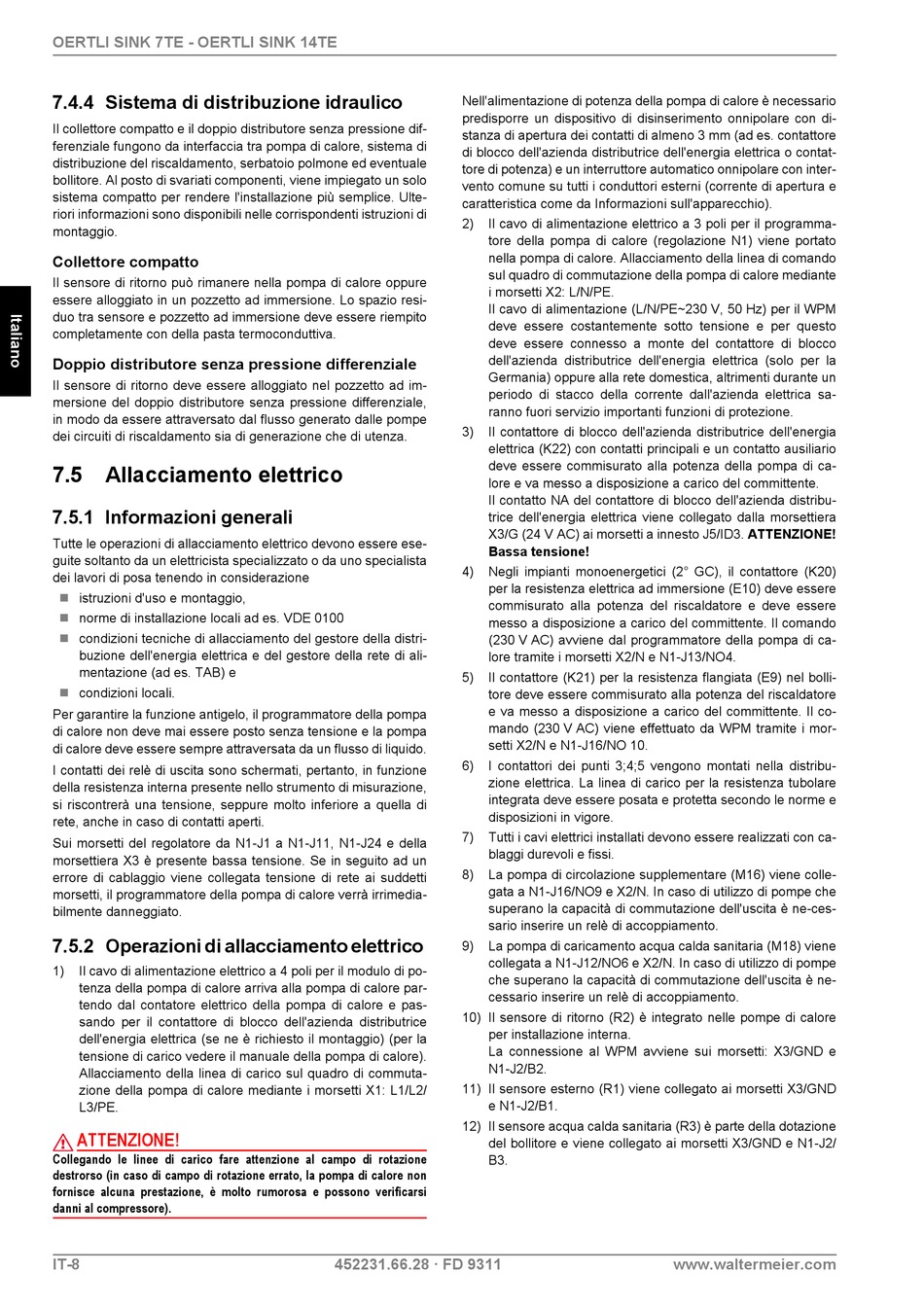

OERTLI SINK 7TE - OERTLI SINK 14TE
7.4.4 Sistema di distribuzione idraulico
Il collettore compatto e il doppio distributore senza pressione dif-
ferenziale fungono da interfaccia tra pompa di calore, sistema di
distribuzione del riscaldamento, serbatoio polmone ed eventuale
bollitore. Al posto di svariati componenti, viene impiegato un solo
sistema compatto per rendere l'installazione più semplice. Ulte-
riori informazioni sono disponibili nelle corrispondenti istruzioni di
montaggio.
Collettore compatto
Il sensore di ritorno può rimanere nella pompa di calore oppure
essere alloggiato in un pozzetto ad immersione. Lo spazio resi-
duo tra sensore e pozzetto ad immersione deve essere riempito
completamente con della pasta termoconduttiva.
Doppio distributore senza pressione differenziale
Il sensore di ritorno deve essere alloggiato nel pozzetto ad im-
mersione del doppio distributore senza pressione differenziale,
in modo da essere attraversato dal flusso generato dalle pompe
dei circuiti di riscaldamento sia di generazione che di utenza.

7.5 Allacciamento elettrico

7.5.1 Informazioni generali
Tutte le operazioni di allacciamento elettrico devono essere ese-
guite soltanto da un elettricista specializzato o da uno specialista
dei lavori di posa tenendo in considerazione
 istruzioni d'uso e montaggio,
 norme di installazione locali ad es. VDE 0100
 condizioni tecniche di allacciamento del gestore della distri-
buzione dell'energia elettrica e del gestore della rete di ali-
mentazione (ad es. TAB) e
 condizioni locali.
Per garantire la funzione antigelo, il programmatore della pompa
di calore non deve mai essere posto senza tensione e la pompa
di calore deve essere sempre attraversata da un flusso di liquido.
I contatti dei relè di uscita sono schermati, pertanto, in funzione
della resistenza interna presente nello strumento di misurazione,
si riscontrerà una tensione, seppure molto inferiore a quella di
rete, anche in caso di contatti aperti.
Sui morsetti del regolatore da N1-J1 a N1-J11, N1-J24 e della
morsettiera X3 è presente bassa tensione. Se in seguito ad un
errore di cablaggio viene collegata tensione di rete ai suddetti
morsetti, il programmatore della pompa di calore verrà irrimedia-
bilmente danneggiato.
7.5.2 Operazioni di allacciamento elettrico
1) Il cavo di alimentazione elettrico a 4 poli per il modulo di po-
tenza della pompa di calore arriva alla pompa di calore par-
tendo dal contatore elettrico della pompa di calore e pas-
sando per il contattore di blocco dell'azienda distributrice
dell'energia elettrica (se ne è richiesto il montaggio) (per la
tensione di carico vedere il manuale della pompa di calore).
Allacciamento della linea di carico sul quadro di commuta-
zione della pompa di calore mediante i morsetti X1: L1/L2/
L3/PE.
ATTENZIONE!
Collegando le linee di carico fare attenzione al campo di rotazione
destrorso (in caso di campo di rotazione errato, la pompa di calore non
fornisce alcuna prestazione, è molto rumorosa e possono verificarsi
danni al compressore).
IT-8
Nell'alimentazione di potenza della pompa di calore è necessario
predisporre un dispositivo di disinserimento onnipolare con di-
stanza di apertura dei contatti di almeno 3 mm (ad es. contattore
di blocco dell'azienda distributrice dell'energia elettrica o contat-
tore di potenza) e un interruttore automatico onnipolare con inter-
vento comune su tutti i conduttori esterni (corrente di apertura e
caratteristica come da Informazioni sull'apparecchio).
2) Il cavo di alimentazione elettrico a 3 poli per il programma-
tore della pompa di calore (regolazione N1) viene portato
nella pompa di calore. Allacciamento della linea di comando
sul quadro di commutazione della pompa di calore mediante
i morsetti X2: L/N/PE.
Il cavo di alimentazione (L/N/PE~230 V, 50 Hz) per il WPM
deve essere costantemente sotto tensione e per questo
deve essere connesso a monte del contattore di blocco
dell'azienda distributrice dell'energia elettrica (solo per la
Germania) oppure alla rete domestica, altrimenti durante un
periodo di stacco della corrente dall'azienda elettrica sa-
ranno fuori servizio importanti funzioni di protezione.
3) Il contattore di blocco dell'azienda distributrice dell'energia
elettrica (K22) con contatti principali e un contatto ausiliario
deve essere commisurato alla potenza della pompa di ca-
lore e va messo a disposizione a carico del committente.
Il contatto NA del contattore di blocco dell'azienda distribu-
trice dell'energia elettrica viene collegato dalla morsettiera
X3/G (24 V AC) ai morsetti a innesto J5/ID3. ATTENZIONE!
Bassa tensione!
4) Negli impianti monoenergetici (2° GC), il contattore (K20)
per la resistenza elettrica ad immersione (E10) deve essere
commisurato alla potenza del riscaldatore e deve essere
messo a disposizione a carico del committente. Il comando
(230 V AC) avviene dal programmatore della pompa di ca-
lore tramite i morsetti X2/N e N1-J13/NO4.
5) Il contattore (K21) per la resistenza flangiata (E9) nel bolli-
tore deve essere commisurato alla potenza del riscaldatore
e va messo a disposizione a carico del committente. Il co-
mando (230 V AC) viene effettuato da WPM tramite i mor-
setti X2/N e N1-J16/NO 10.
6) I contattori dei punti 3;4;5 vengono montati nella distribu-
zione elettrica. La linea di carico per la resistenza tubolare
integrata deve essere posata e protetta secondo le norme e
disposizioni in vigore.
7) Tutti i cavi elettrici installati devono essere realizzati con ca-
blaggi durevoli e fissi.
8) La pompa di circolazione supplementare (M16) viene colle-
gata a N1-J16/NO9 e X2/N. In caso di utilizzo di pompe che
superano la capacità di commutazione dell'uscita è ne-ces-
sario inserire un relè di accoppiamento.
9) La pompa di caricamento acqua calda sanitaria (M18) viene
collegata a N1-J12/NO6 e X2/N. In caso di utilizzo di pompe
che superano la capacità di commutazione dell'uscita è ne-
cessario inserire un relè di accoppiamento.
10) Il sensore di ritorno (R2) è integrato nelle pompe di calore
per installazione interna.
La connessione al WPM avviene sui morsetti: X3/GND e
N1-J2/B2.
11) Il sensore esterno (R1) viene collegato ai morsetti X3/GND
e N1-J2/B1.
12) Il sensore acqua calda sanitaria (R3) è parte della dotazione
del bollitore e viene collegato ai morsetti X3/GND e N1-J2/
B3.
