3.9.2 Hygrostat-Anschlusspaket
Befolgen Sie die nachfolgenden Anweisungen, um das Hygrostat-Anschlusspaket zu montieren und
anzuschließen.
1. Verbinden Sie die Leitungskabel mit Pol 1 und 2 und die Abschirmung mit dem geerdeten Pol.
A
B
2

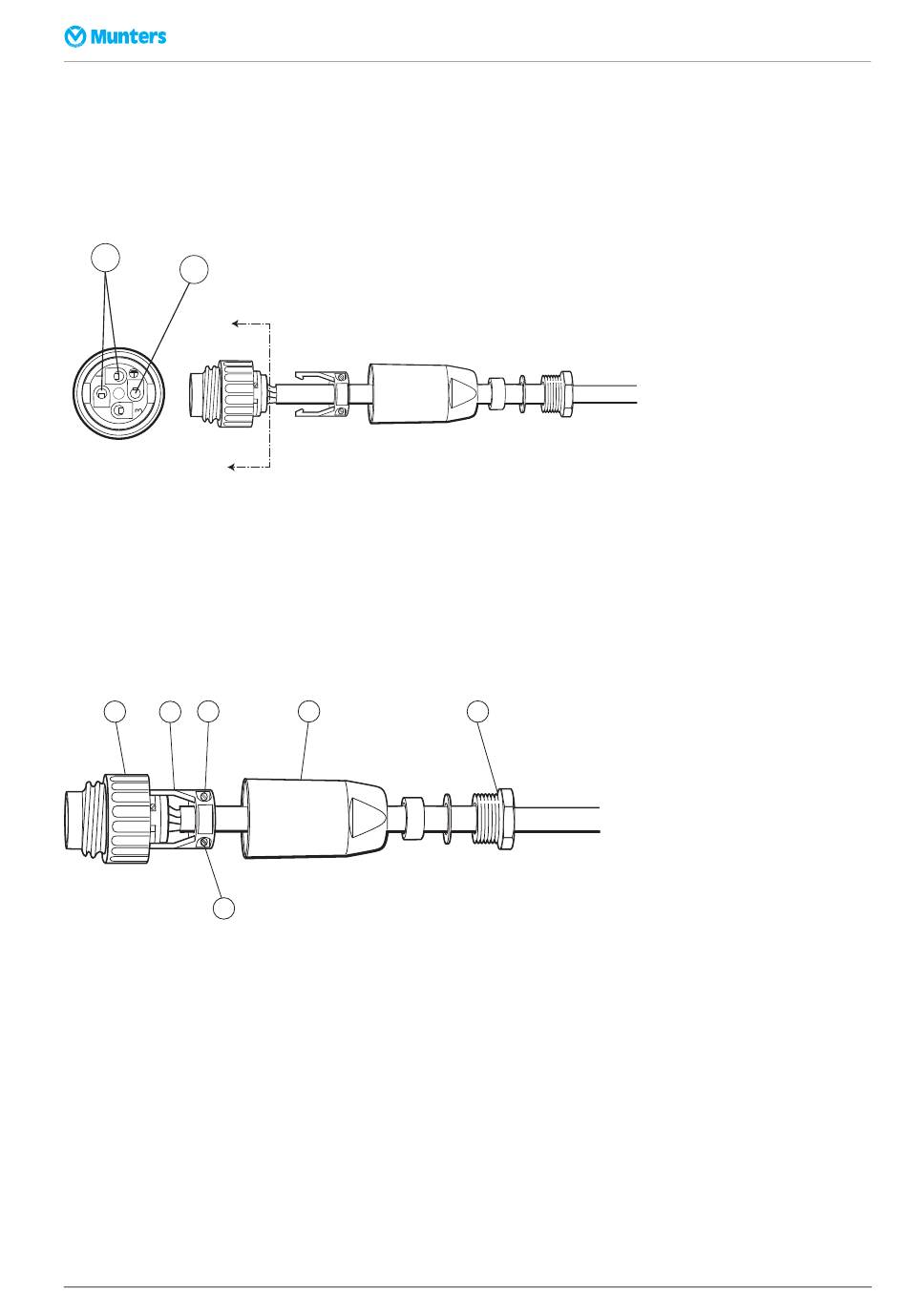

Abb 3.5 Leitungsanschluss
A. Leitungsanschlüsse
2. Bringen Sie die Anschlussklemme (2) im Stecker (1) an.
3. Schrauben Sie die Anschlussklemmschrauben (3) fest.
4. Setzen Sie die Abdeckung (4) auf den Stecker (1) auf.
5. Befestigen Sie den Flansch (5) an der Abdeckung (4).
1
2
3
3
Abb 3.6 Aufbau des Hygrostat-Anschlusspaketes
12
B. Abschir-
mungsverbindungen
4
5
Installation
190TDE-1012-A1006
