INSTALLATION
DE
STROMANSCHLUSS
Das Überwachungspaneel entspricht den EMV-Standardvorgaben (elektromagnetische Verträglichkeit).
Voraussetzung dafür ist allerdings eine korrekte Installation, um die eigene Leistung sowie die der in der Nähe
positionierten Instrumente nicht zu beeinträchtigen.
Aus diesem Grund müssen die Kabel des Gerätes mindestens folgende Abstände aufweisen:
• 1 m von den Kabeln, die das Funksignal übertragen (ausgenommen SSB- Funksendegerät).
• 2 m von den Kabeln, die das Funksignal von SSB- Funksendegeräten übertragen.
Zur Ausführung der elektrischen Anlage für die Steuerung nachfolgende Hinweise beachten:
• Den Steckverbinder der Steuerung an den Steckverbinder des Steuerungsantriebes anschließen.
• Einen Schalter einsetzen, um das Gerät ein- und auszuschalten (nicht mitgeliefert).
• Den Schalter so positionieren, dass er einfach erreichbar ist, wenn das Gerät ausgeschaltet werden muss, um
gefährliche Situationen zu vermeiden.
• Eine fl inke Sicherung 4A in die Stromversorgungslinie der Steuerung einsetzen (nicht mitgeliefert).
• Den Querschnitt der Stromkabel der Steuerung entsprechend ihrer Länge korrekt bemessen.
• Nicht die Spannung aus dem Motorbatterieaggregat oder die Antriebe für die Stromversorgung der Steuerung
verwenden.
• Die Steuerung erst dann mit Strom versorgen, wenn alle elektrischen Anschlüsse fertig und richtig gestellt
wurden.

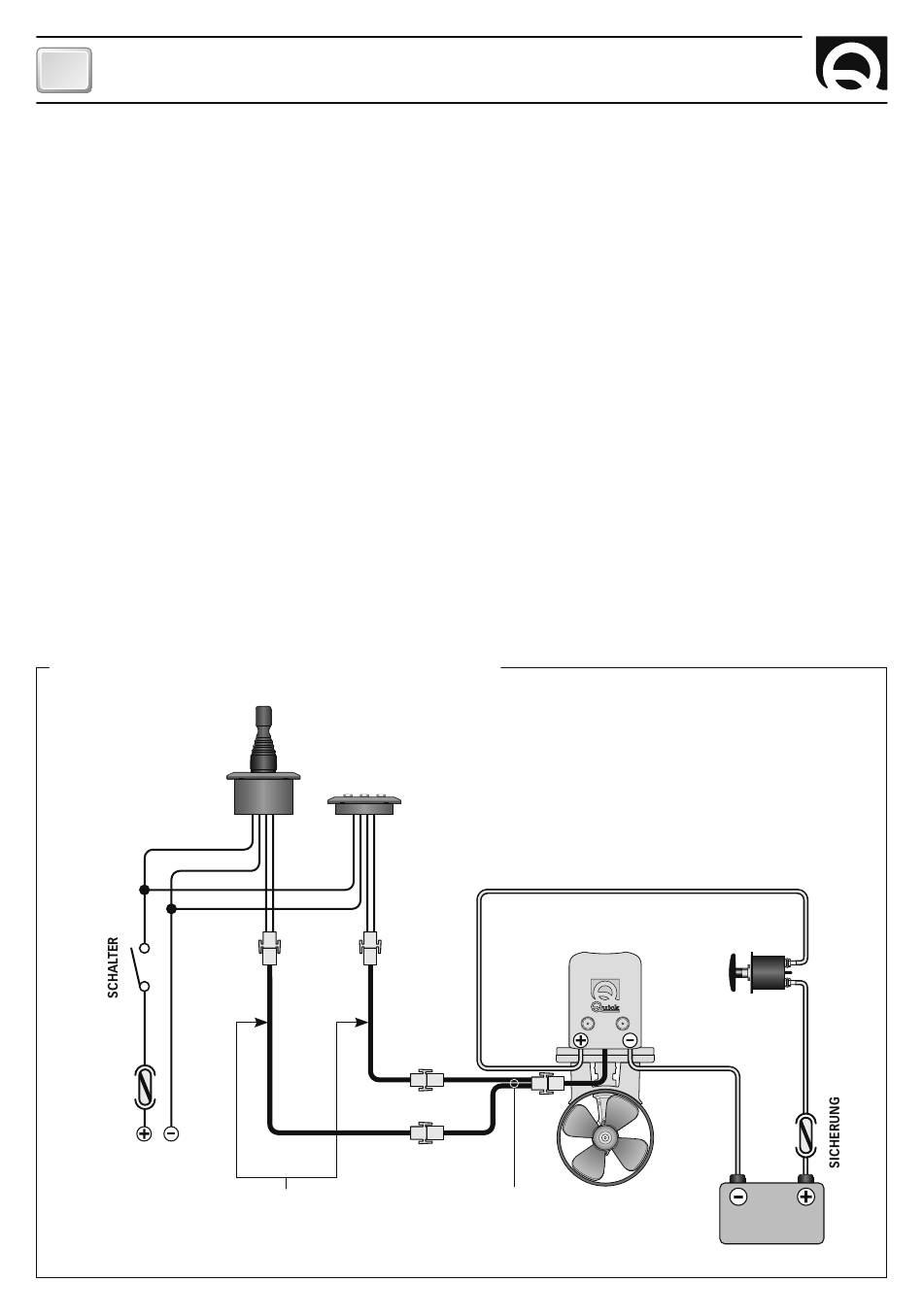

ELEKTRISCHER SCHALTPLAN DER VERBINDUNGEN
TCD 1042
ROT
SCHWARZ
SICHERUNG
*
AN DIE
LEISTUNGSBATTERIE
*
Negativ der allgemeinen Batterieaggregate.
36
ROT
SCHWARZ
VERLÄNGERUNGEN
(OPTIONAL)
TCD 1022
MOTOR
SPLITTER
(OPTIONAL)
BATTERIE-
HAUPTSCHALTER
*
BATTERIE
12/24 V
TCD1022 D/1042 D - REV004A
