INSTALLATION DER STEUERUNG
Das Überwachungspaneel entspricht den EMV-Standardvorgaben (elektromagnetische Verträglichkeit).
Voraussetzung dafür ist allerdings eine korrekte Installation, um die eigene Leistung sowie die der in der Nähe
positionierten Instrumente nicht zu beeinträchtigen.
Aus diesem Grund muss das Gerät mindestens folgender Abstand aufweisen:
• 25 cm vom Kompass.
• 50 cm von einem beliebigen Funkempfangsgerät.
• 1 m von einem beliebigen Funksendegerät (SSB ausgeschlossen).
• 2 m von einem beliebigen SSB- Funksendegerät.
• 2 m vom Strahlengang des Radarstrahlenbündels.
Nachdem die Position der Steuerung festgelegt wurde, gehen Sie wie folgt vor:

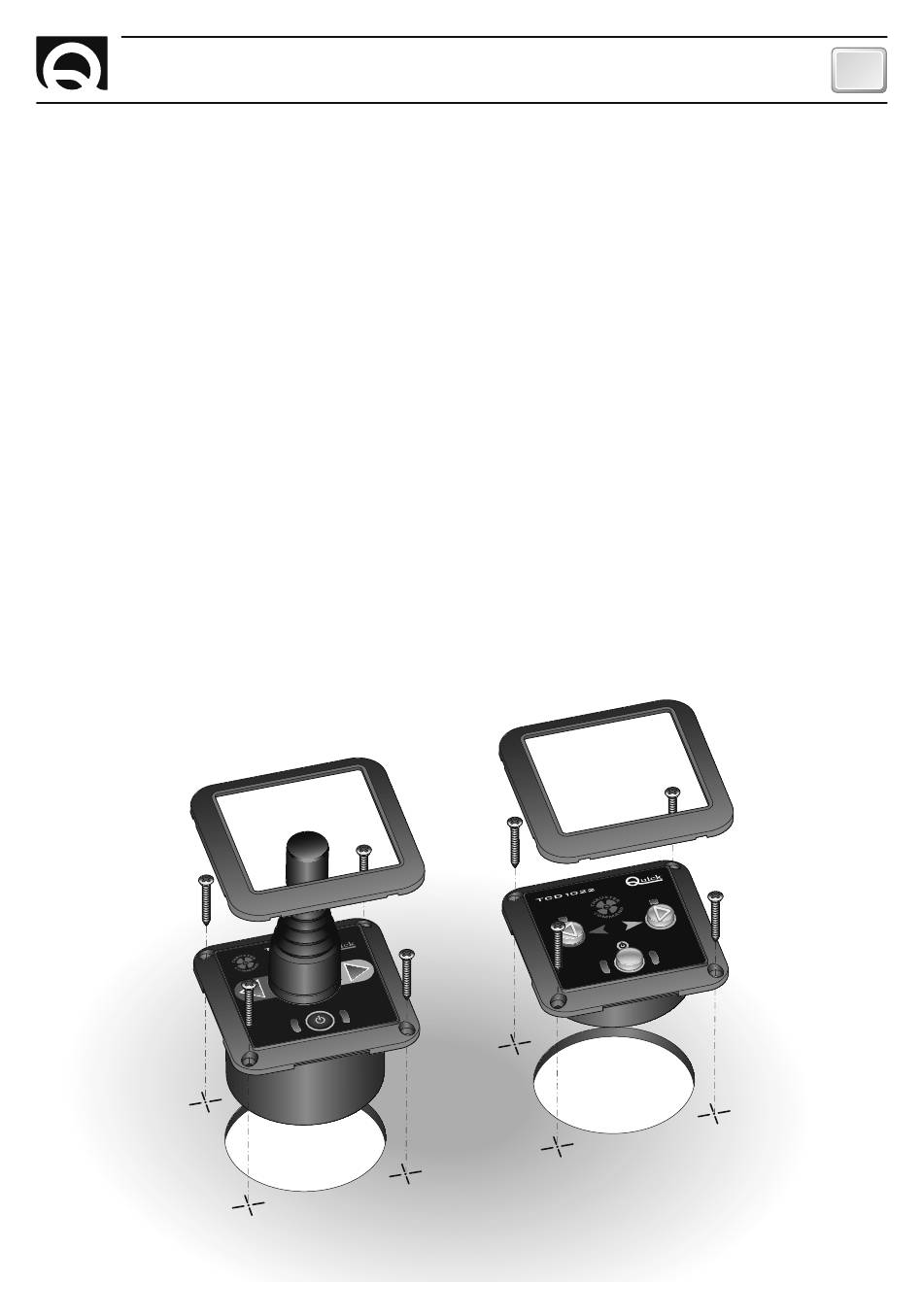

• Die (mitgelieferte) gelochte Schablone auf die Oberfl äche anlegen, wo die Steuerung installiert werden soll.
• Die Mitte jedes Loches markieren.
• Die Bohrung für die Rückseite des Gerätes mit einem 60-mm-Fräser ausführen.
• Die Schablone sowie eventuelle an den Bohrungen vorhandene Grate entfernen.
• Die Steuerung in die Aufnahme einsetzen.
• Die Steuerung mit Hilfe von vier Senkschrauben (nicht mitgeliefert) befestigen.
• Den Rahmen auf der Steuerung anbringen.
