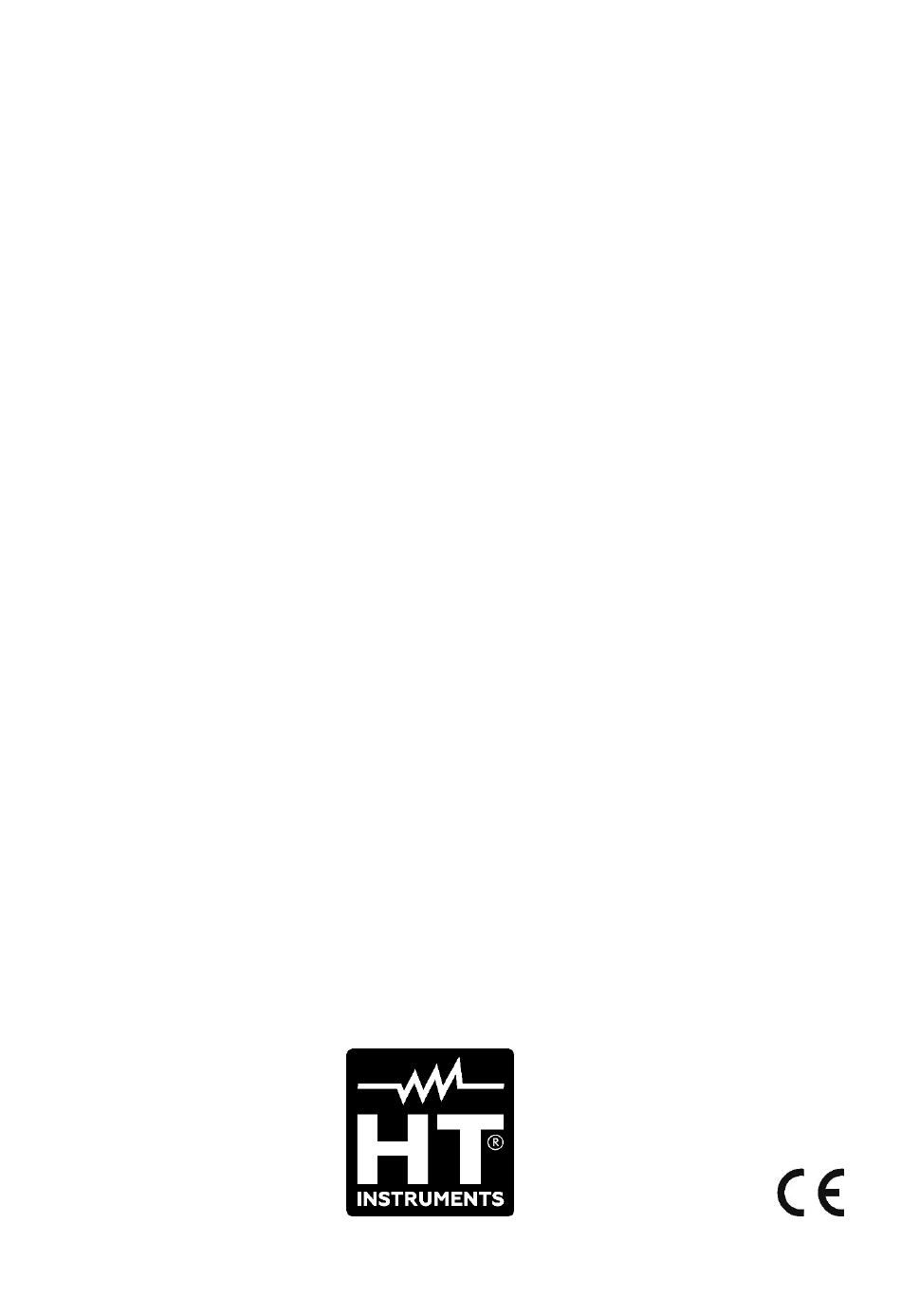

ITALIANO
Manuale d'uso
© Copyright HT ITALIA 2024
Versione IT 3.00 - 17/09/2024
Inhaltsverzeichnis
loading

Verwandte Anleitungen für HT Instruments HT79

Inhaltszusammenfassung für HT Instruments HT79

  • Seite 20 ENGLISH User manual © Copyright HT ITALIA 2024 Release EN 3.00 - 17/09/24...
  • Seite 58 DEUTSCH Bedienungsanleitung © Copyright HT ITALIA 2024 Ausführung DE 3.00 - 17/09/2024...
  • Seite 59 HT79 Inhalt: SICHERHEITSVORKEHRUNGEN UND -VERFAHREN ..........2 1.1. Vorbereitende Instruktionen ..................... 2 1.2. Während des Gebrauchs ....................3 1.3. Nach dem Gebrauch ....................... 3 1.4. Messkategorien-Definition (Überspannungskategorien) ........... 3 ALLGEMEINE BESCHREIBUNG ................. 4 2.1. Messgeräte mit Mittelwert und mit True RMS ..............4 2.2.

  • Seite 60: Sicherheitsvorkehrungen Und -Verfahren

    HT79 1. SICHERHEITSVORKEHRUNGEN UND -VERFAHREN Dieses Gerät entspricht Sicherheitsnorm IEC/EN61010-1 für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Gerätes müssen Sie den Verfahren folgen, die in dieser Bedienungsanleitung beschrieben werden, und müssen besonders alle Notizen lesen, denen folgendes Symbol voran gestellt ist.

  • Seite 61: Während Des Gebrauchs

    HT79 1.2. WÄHREND DES GEBRAUCHS Wir empfehlen Ihnen, die folgenden Empfehlungen und Anweisungen sorgfältig durchzulesen: ACHTUNG Das Nichtbefolgen der Warnungen und/oder der Gebrauchsanweisungen kann das Gerät und/oder seine Bestandteile beschädigen und eine Gefahr für den Benutzer darstellen. • Bevor Sie die Stromzange einschalten, entfernen Sie den Leiter von der Zange.

  • Seite 62: Allgemeine Beschreibung

    HT79 2. ALLGEMEINE BESCHREIBUNG Das Gerät führt die folgenden Messungen durch: • DC und AC TRMS Spannungen bis 300V • DC Strom von 0.1mA bis 10A • AC TRMS Strom von 0.1mA bis 20A • AC & DC Leckstrom • Widerstand- und Durchgangstest mit Summer Jede dieser Funktionen kann durch den 6-stelligen Funktionsdrehschalter ausgewählt...

  • Seite 63: Vorbereitung Zum Gebrauch

    HT79 3. VORBEREITUNG ZUM GEBRAUCH 3.1. VORBEREITENDE PRÜFUNG Vor dem Versand wurden Elektronik und Mechanik des Messgeräts sorgfältig überprüft.. Zur Auslieferung des Gerätes in optimalem Zustand wurden die bestmöglichen Vorkehrungen getroffen. Dennoch ist es ratsam, einen Check durchzuführen, um einen möglichen Schaden zu entdecken, der während des Transports verursacht worden sein könnte.

  • Seite 64: Nomenklatur

    HT79 4. NOMENKLATUR 4.1. BESCHREIBUNG DES GERÄTS LEGENDE: 1. Zangenbacken 2. Handschutz- vorrichtung 3. Taste 4. Zangenbacken öffner 5. Funktions- wahlschalter 6. ZERO Taste 7. MIN/MAX Taste 8. HOLD Taste 9. LCD-Anzeige 10. Eingangsbuchse 11. Eingangsbuchse V 12. Befestigungs- schraube 13.

  • Seite 65: Beschreibung Der Symbole Auf Der Anzeige

    HT79 4.2. BESCHREIBUNG DER SYMBOLE AUF DER ANZEIGE LEGENDE: 1. Auto Power OFF Symbol 2. AC Größen Symbol 3. DC Größen Symbol 4. Aktivierte HOLD Funktion 5. Aktivierte ZERO Funktion 6. Widerstands-Messeinheit 7. Aktivierter Durchgangstest 8. Spannungs-Messeinheit 9. Strom-Messeinheit 10. Aktivierte MAX Funktion 11.

  • Seite 66: Anweisungen Zum Gebrauch

    HT79 5. ANWEISUNGEN ZUM GEBRAUCH 5.1. DC SPANNUNGSMESSUNG ACHTUNG Die maximale DC Eingangsspannung beträgt 300V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen.

  • Seite 67: Ac Spannungsmessung

    HT79 5.2. AC SPANNUNGSMESSUNG ACHTUNG Die maximale AC Eingangsspannung beträgt 300Vrms. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen.

  • Seite 68: Widerstandsmessung

    HT79 5.3. WIDERSTANDSMESSUNG ACHTUNG Entfernen Sie vor der Widerstandsmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 6: Verwendung des Gerätes für Widerstandsmessung 1. Wählen Sie die Stellung aus.  2. Verbinden Sie die rote Messleitung mit der Eingangsbuchse V...

  • Seite 69: Durchgangstest

    HT79 5.4. DURCHGANGSTEST ACHTUNG Entfernen Sie vor der Widerstandsmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 7: Verwendung des Gerätes für Durchgangstest 1. Wählen Sie die Stellung aus.  “ ” 2. Drücken Sie die MIN/MAX Taste, bis das Symbol im Display erscheint.

  • Seite 70: Dc Strommessung

    HT79 5.5. DC STROMMESSUNG ACHTUNG Entfernen Sie vor der Messung alle Messleitungen vom Messobjekt und vom Messgerät. Abb. 8: Verwendung des Gerätes für Gleichstrommessung 1. Wählen Sie die Stellung aus. 2. Drücken Sie die ZERO Taste zur Nullstellung des restlichen Magnetisierungs-Stroms.

  • Seite 71: Ac Strommessung

    HT79 5.6. AC STROMMESSUNG ACHTUNG Entfernen Sie vor der Messung alle Messleitungen vom Messobjekt und vom Messgerät. Abb. 9: Verwendung des Gerätes für Wechselstrommessung 1. Wählen Sie die Stellung aus. 2. Setzen Sie den Leiter ins Zentrum der Zangenöffnung (siehe Abb. 9), damit Sie eine genauere Ablesung der Messwerte erhalten (siehe Abb.

  • Seite 72: Messung Von Ac/Dc Leckstrom

    HT79 5.7. MESSUNG VON AC/DC LECKSTROM ACHTUNG Setzen Sie den/die Leiter ins Zentrum der Zangenöffnung, damit Sie eine genauere Ablesung der Messwerte erhalten (siehe § 4.1.1). Abb. 10: Mögliche Einsätze der Stromzange zur Messung von AC oder DC Leckstrom Messung mit direkter Methode an Erdungsleitern (PE) 1.

  • Seite 73: Wartung Und Pflege

    HT79 6. WARTUNG UND PFLEGE 6.1. ALLGEMEINE INFORMATIONEN 1. Überschreiten Sie niemals die technischen Grenzwerte in dieser Bedienungsanleitung bei der Messung oder bei der Lagerung, um mögliche Beschädigungen oder Gefahren zu vermeiden. 2. Verwenden Sie dieses Messgerät nicht unter ungünstigen Bedingungen wie hoher Temperatur oder Feuchtigkeit.

  • Seite 74: Technische Daten

    HT79 7. TECHNISCHE DATEN 7.1. TECHNISCHE EIGENSCHAFTEN Die Genauigkeit ist angegeben als [%Abl. + (Ziffern*Auflösung)] bei 23°C±5°C, <80%RH DC Spannung (Autorange) Bereich Auflösung Genauigkeit Eingangswiderstand Überlastschutz 50.00V 0.01V (1.0%Abl+2Ziff) 300VDC/ACrms 1M 300.0V 0.1V AC TRMS Spannung (Autorange) Bereich Auflösung Genauigkeit Bandbreite Überlastschutz...

  • Seite 75: Allgemeine Eigenschaften

    HT79 7.1.3. Allgemeine Eigenschaften Mechanische Eigenschaften Abmessungen (L x B x H): 206 x 76 x 34mm Gewicht (inklusive Batterie): 262g Öffnung der Zange 23mm Max Kabeldurchmesser: 23mm Mechanischer Schutz: IP20 Stromversorgung Batterietyp: 2x1.5V Batterien Typ AAA IEC LR03 “...

  • Seite 76: Service

    HT79 8. SERVICE 8.1. GARANTIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Der Hersteller übernimmt keine Haftung für Personen- oder Sachschäden.
  • Seite 96 PORTUGUÊS Manual de Instruções © Copyright HT ITALIA 2024 Versão PT 3.00 - 17/09/24...
