10.4 Objektlüfter Demontage
Der X400v4 besitzt einen regelbaren Objektlüfter, welcher für Arbeiten am Extruder bzw. Hotend einfach
demontiert werden kann.

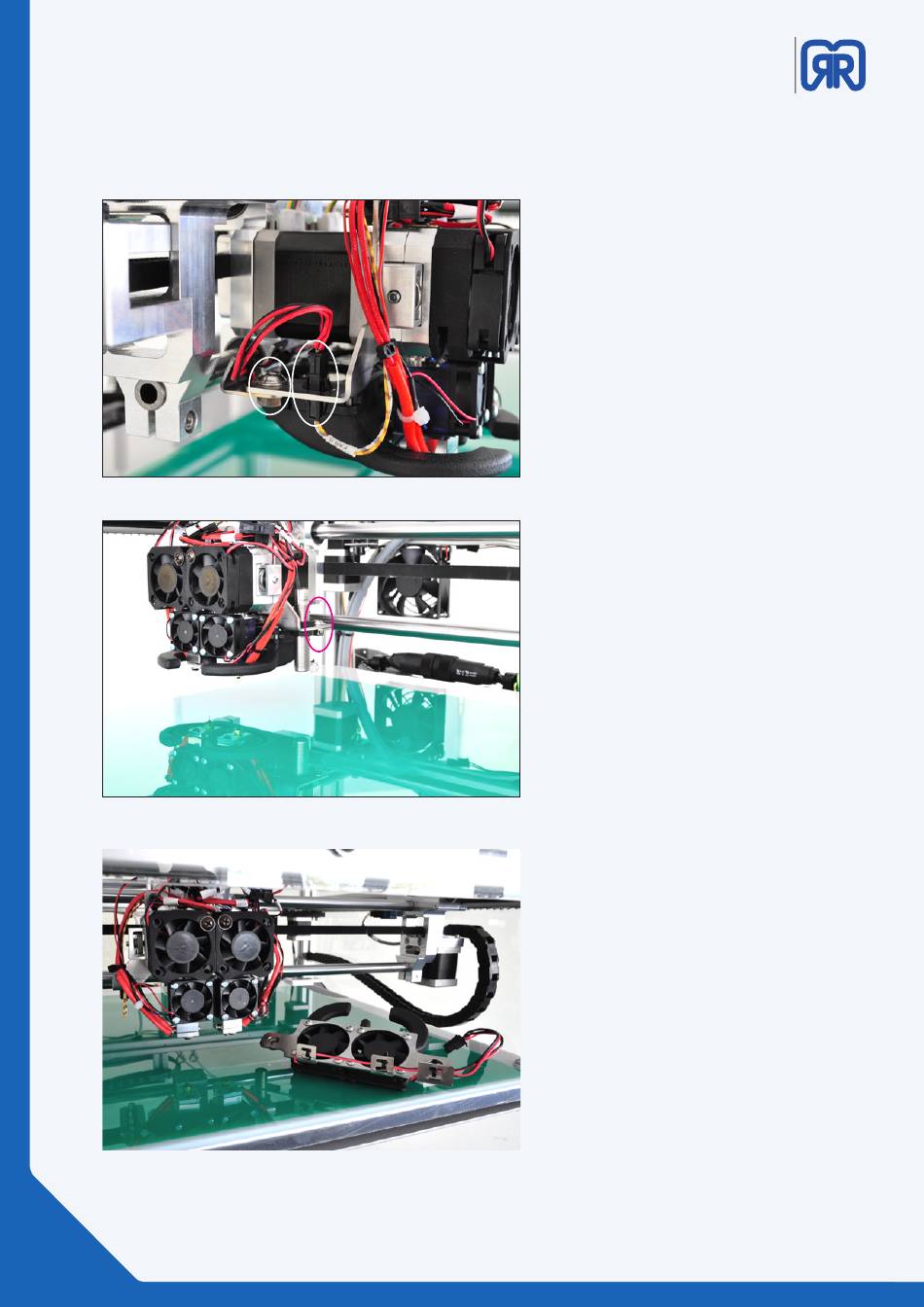

Linke Seite, Lüfter Demontage
Rechte Seite, Lüfter Demontage
Demoniert , Lüfter Demontage
Stellen Sie sicher, dass der X400v4 vom
Stromnetz getrennt ist und öffnen Sie die Tür.
Von vorne aus betrachtet auf der linke Seite
des Werkzeugkopfes finden Sie den im Bild
markierten Stecker.
Bitte entfernen Sie diesen und lösen danach
die markierte Schraube.
Auf der rechten Seite des Werkzeugkopfes
muss die markierte Schraube, hinter dem Dis-
tanzsensor, gelöst werden.
Seien Sie vorsichtig beim Lösen der letzten
Schraube, das Lüfterkit ist nun lose und kann
auf die Druckplatte fallen und diese beschä-
digen.
Der Zusammenbau erfolgt in umgekehrter
Reihenfolge.
