Spulenhalter Montage - RepRap X400v4 Anleitung

Montieren Sie anschließend das Touch-Display mit Hilfe der vier markierten Schrauben. Die Schrauben
müssen nur eingeschraubt werden, es befinden sich bereits Gewinde im Gehäuse des X400v4.

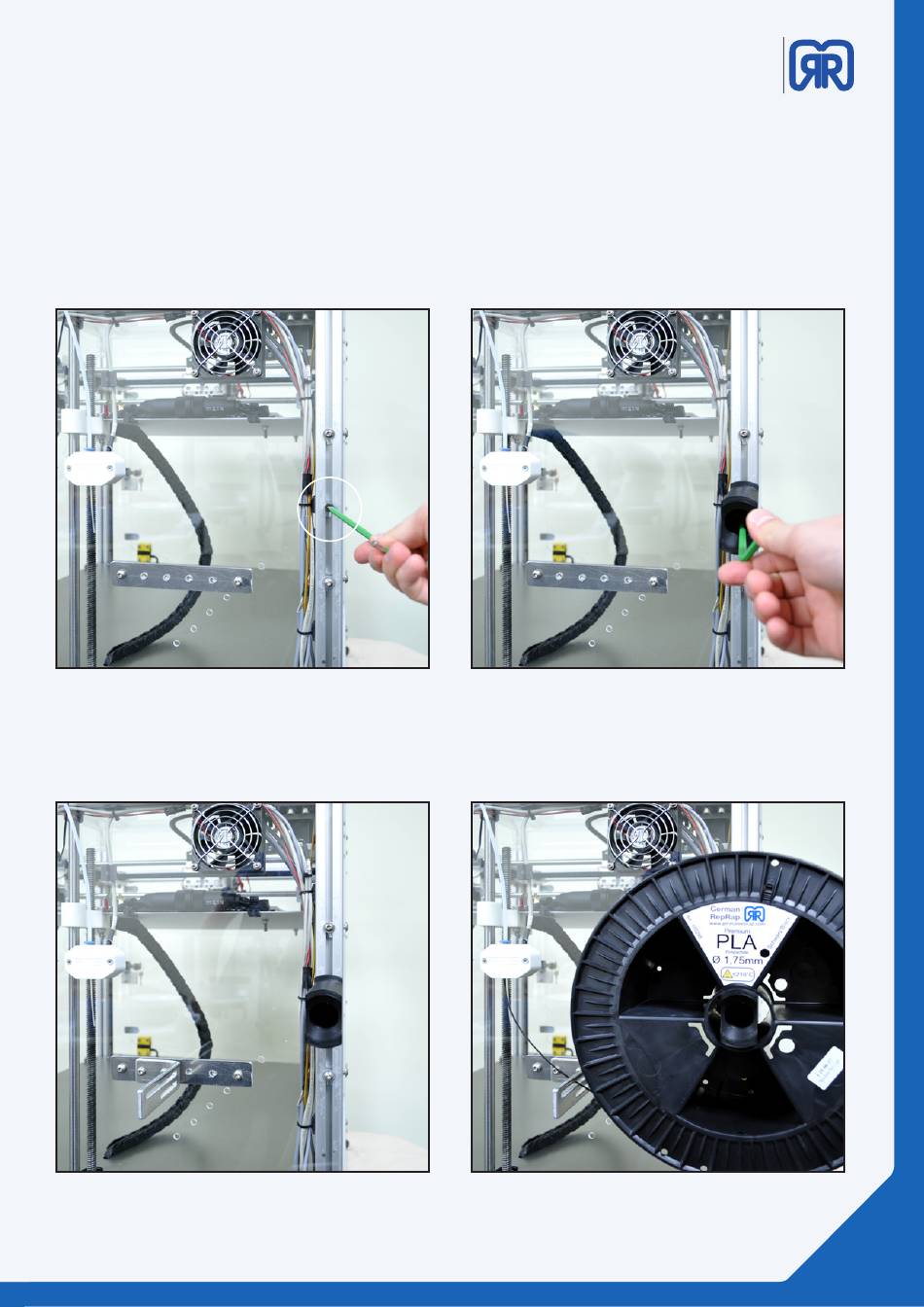

2.5 Spulenhalter Montage

Die Halterung für das Filament ist für einen kompakten Versand demontiert und muss mit wenigen Hand-
griffen montiert werden.
Schraube lösen
Lösen Sie zunächst die dargestellte Schraube und nutzen diese um den mit gelieferten Halter zu montieren.
Anschließend befestigen Sie die Filamentführung (L-Winkel) mit Hilfe der zwei Befestigungsschrauben. Bei
großen Spulen nutzen Sie die Bohrungen zur Mitte des 3D Druckers (siehe Bild), für Kleine die Bohrungen
zum Rand hin.
Führungsblech montieren
11/85
Spulenhalter montieren
Filament einfädeln
X400v4
3D Drucker Anleitung
German
RepRap
