2.4 Touch Display Montage

Das Touch Display des X400v4 muss vor der Inbetriebnahme mit wenigen Handgriffen angeschlossen
werden. Insgesamt müssen vier Kabel verbunden werden.
Touch Display anschließen

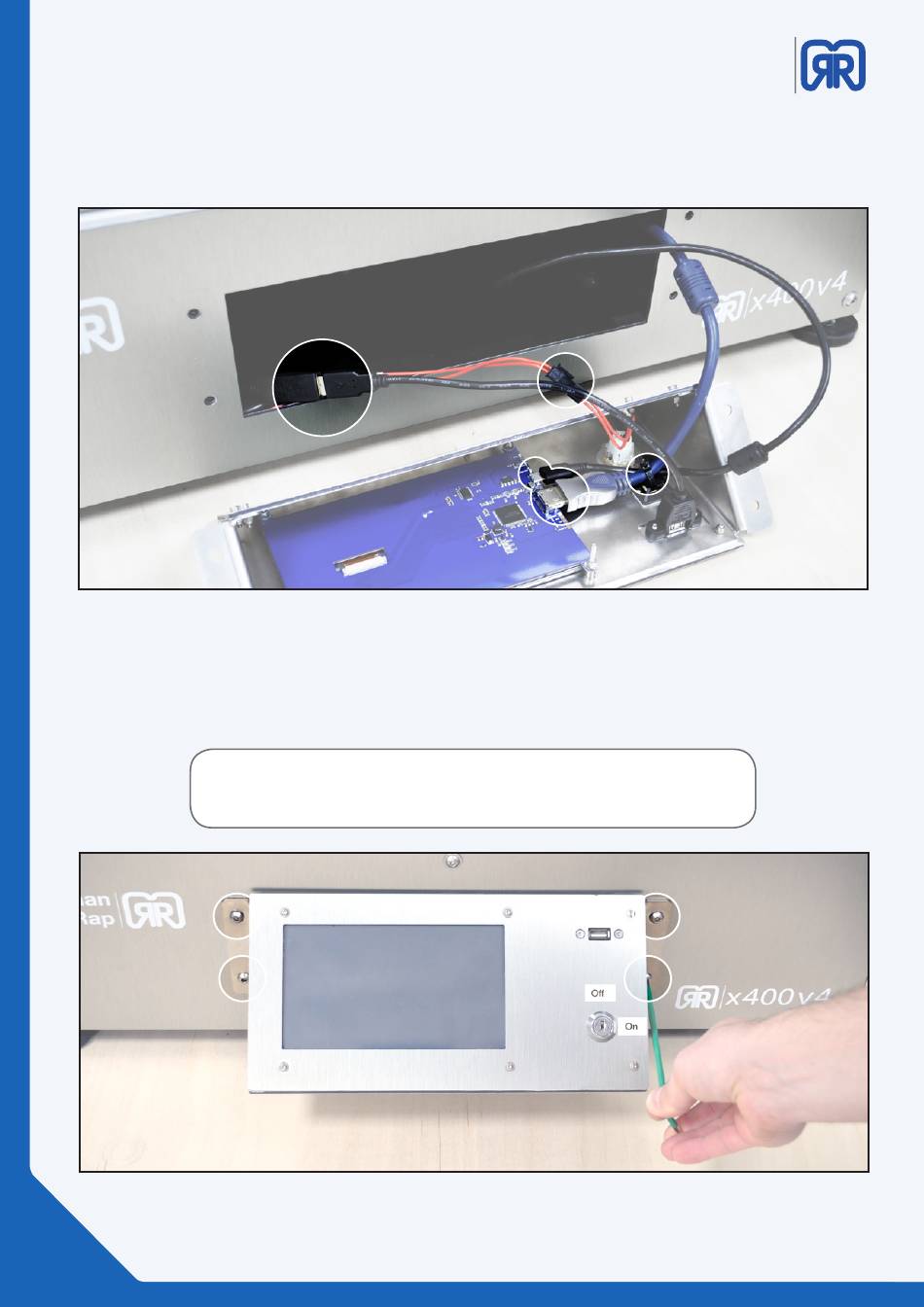

Verbinden Sie zunächst das HDMI-Kabel ( A ) mit dem Touch Display, anschließend stecken Sie das Micro
USB-Kabel ( B ) in den passenden Anschluss am Display. Bitte fixieren Sie beide Kabel mit einem Kabelbinder
wie im Bild dargestellt ( C ).
Nun müssen nur noch das Signalkabel für den Schlüsselschalter ( D ) und das USB-Kabel ( E ) für den USB-
Steckplatz verbunden werden.
Bitte stellen Sie sicher, dass alle vier Kabel wie auf dem Bild gezeigt ange-
schlossen wurden bevor Sie mit der Inbetriebnahme fortfahren.
Touch Display montieren
E
X400v4
3D Drucker Anleitung
German
RepRap
D
C
B
A
