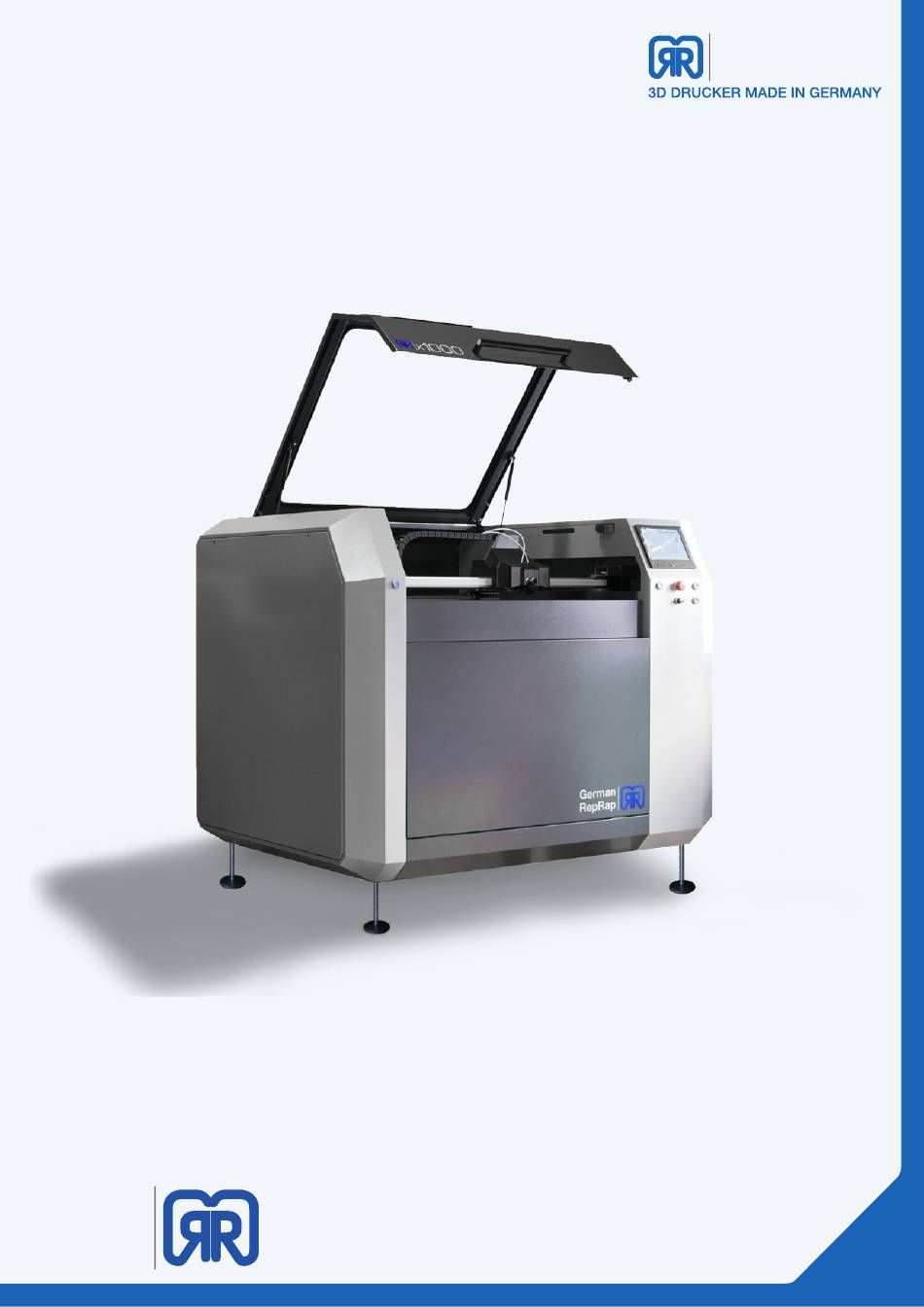

- Seite 1 1000 X1000 3D-Drucker Anleitung Herzlichen Glückwunsch zu Ihrem persönlichen X1000 3D Drucker German RepRap...
-
Seite 2: Inhaltsverzeichnis
7. CO2 Löschanlage 7.1 Allgemeine Informationen ...................... 44 7.2 Manuelles Auslösen ........................45 7.3 Inbetriebnahme nach Auslösen der Löschanlage ............45 8. Tipps & Tricks 8.1 MAC-Adresse des X1000 ermitteln ..................46 8.2 Repetier-Server updaten ......................46 X1000 02/54 3D-Drucker Anleitung... - Seite 3 Netzspannung ............................ 50 Feuchtigkeit, Sonneneinstrahlung, Wärme, offene Flammen ........... 50 Lüftung ..............................50 Längere Abwesenheit, Gewitter, Zugänglichkeit Netzstecker .......... 50 Aufstellungsort ........................... 51 Entsorgung ............................51 12. Rechtliche Hinweise Software-Änderungen / Verwendung von Applikationen ..........51 Rev.Nr. 0.7 X1000 03/54 3D-Drucker Anleitung...
-
Seite 4: Allgemeine Informationen

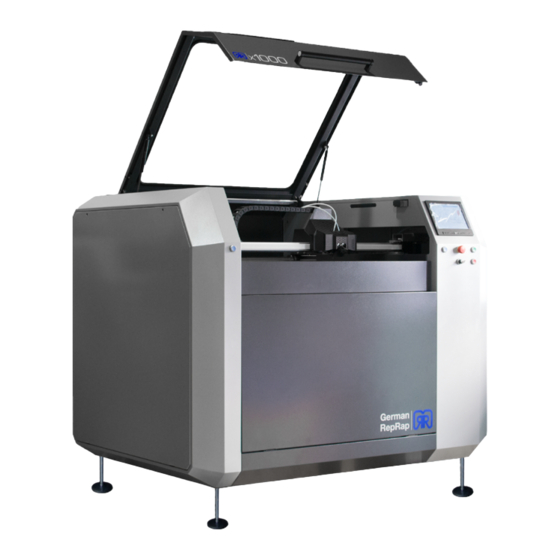

German RepRap Der X1000 ist ein 3D Drucker zur Verarbeitung verschiedenster Kunststoffmaterialien mit extra großen Druckraum und optionalem Doppelextruder. Mit einer Schichtdicke von bis zu 0,1 mm und einer Druckfläche von 1000x800x600 mm lassen sich mit diesem 3D Drucker sowohl große Modelle wie auch mehrere kleine Objekte präzise herstellen. -
Seite 5: Systemanforderungen
Windows XP oder aktueller • Mac OS X 10.6 oder aktueller • Ubuntu/Debian Linux • OpenGL 2.0 Bitte nutzen Sie für die Verbindung zu Ihrem X1000 einen der folgenden Browser: • Chrome • Firefox Der Internetexplorer von Microsoft wird nicht unterstützt! 1.3 Zusatzoptionen Zusätzlich zur Standardausführung sind folgende Zusatzoptionen buchbar:... -
Seite 6: Arbeitsmodi Des X1000
Funktionen auszuführen. 2.1 Rot / Standby Ist Ihr X1000 ans Stromnetz angeschlossen, gelangen Sie über das Einschalten des Gerätes mit Hilfe des Schlüssels in den Standbymodus. Nach kurzer Initialisierungsphase erscheint der Startbildschirm auf dem LCD-Display und der rote Schalter beginnt zu leuchten. -
Seite 7: Grün / Arbeitsmodus
German RepRap 2.2 Grün / Arbeitsmodus Haben Sie den X1000 erfolgreich gestartet und möchten aus dem Standbymodus in den Arbeitsmodus wechseln, müssen Sie zunächst die Wartungshaube schließen. Danach betätigen Sie den grünen Schalter unterhalb des LCD Displays. Sobald der grüne Schalter leuchtet wird die Haube automatisch verrie- gelt und ein 3D Druck kann gestartet werden. -
Seite 8: Notaus
Warten Sie bis die Bauplattform abgekühlt ist. Danach lässt sich das Druckobjekt einfacher entfernen. Der X1000 besitzt neben dem eigentlichen Nullpunkt der Druckplatt- form noch einen Zweiten auf halber Höhe. So kann während der Benut- zung des Zweihandschalters das bereits ausgedruckte Objekt nicht in die Wartungshaube fahren! 2.4 Notaus... -
Seite 9: Netzwerk & Drucker Einrichten
German RepRap 3. Netzwerk & Drucker einrichten Um sich mit Ihrem X1000 verbinden zu können, müssen zunächst die Netzwerkeinstellungen Ihres Rechner überprüft und gegebenenfalls angepasst werden. Anschließend kann die Setup-Routine gestartet und daraufhin der Drucker in Betrieb genommen werden. 3.1 Verbindung mit Hilfe eines Routers Setzen Sie sich für das Einbinden des Geräts im Netzwerk gegebenen-... - Seite 10 Dort wählen Sie in der Liste den Punkt „Internetprotokoll, Version 4 (TCP/IPv4)“ aus und klicken auf Eigenschaften Netzwerkadapter Eigenschaften • Geben Sie nun folgende IP Adresse ein, damit Sie sich mit Ihrem X1000 verbinden können: 192.168.1.2 Info: Sie vergeben Ihrem PC...
-
Seite 11: Setup Routine
3.3 Setup Routine Um Ihren X1000 abschließend zu konfigurieren muss die Setup Routine durchgeführt werden. Geben Sie die vorkonfigurierte IP-Adresse Ihres X1000 im Browser ein um sich mit Ihrem Drucker zu verbinden . Daraufhin erscheint der erste Schritt der Setup Routine : •... - Seite 12 Der vierte Schritt betrifft die Datums- und Uhrzeiteinstellungen. Sie können Datum und Uhrzeit über das Internet automatisch beziehen lassen. Ist dies nicht möglich, können diese auch manuell eingetragen werden. Für einige Geräte ist das Real-Time Modul erhältlich. Wenden Sie sich hierfür bitte an den Support: https://www.germanreprap.com/support/ X1000 12/54 3D-Drucker Anleitung...
- Seite 13 Setup-Routine Schritt 4 Schritt 5: Hier können Sie, falls gewünscht, Ihren X1000 ins Wifi einbinden. Bitte tätigen Sie dafür zunächst den Knopf „Scan Wifi“, erst danach werden alle Netzwerke in Reichweite angezeigt. Zur Auswahl steht, neben der Vergabe einer festen IP-Adresse, auch die Möglichkeit DHCP zu verwenden.
- Seite 14 Werden in diesem Fenster falsche Daten eingetragen, ist es nur mit Hilfe des Supports möglich, eine erneute Verbindung mit dem Gerät herzustellen Schritt 7: Aktivieren Sie die Punkte „Grafische Oberfläche“ und „Filamanetüberwachung“ , je nach Konfiguration für einen Einzel- bezeihungsweise Doppelextruder. Setup-Routine Schritt 7 X1000 14/54 3D-Drucker Anleitung...
- Seite 15 German RepRap Nach einem Softwareupdate mit neuem Image bleibt das Display Ihres X1000 vorerst schwarz. Sie müssen die Setuproutine anschließend erneut starten um die grafische Benutzeroberfläche zu aktivieren. Schritt 8: Bestätigen Sie Ihre Einstellungen mit „Weiter“. Ihre Printbox wird anschließend neu gestartet.
-
Seite 16: Drucker Aktiveren/ Verbindung Herstellen
3.4 Drucker aktiveren/ Verbindung herstellen Nachdem die Netzwerkeinstellungen angepasst und die Setup-Routine durchlaufen wurde, kann nun die Verbindung zum X1000 hergestellt werden. Geben Sie dazu die IP-Adresse Ihres 3D Druckers (Zum Beispiel: 192.168.1.1) in Ihrem Browser ein. Daraufhin erscheint der Startbildschirm (Dashboard) des Repetier-Servers. - Seite 17 115200 eingestellt ist und schalten Sie das Kommunikation- stimeout ein. Achtung: Wir empfehlen einen Wert von 160, dieser kann bei bestimmten Geometrien jedoch abweichen. Gerne berät Sie hierbei einer unserer Fachhändler. Allgemeine Druckereinstellungen des X1000 X1000 17/54 3D-Drucker Anleitung...
-
Seite 18: Workflow & Bedienung
Fahrwegen, die manuelle Druckersteuerung, sowie natürlich die Kon- trolle über den eigentlichen Druckvorgang. Hier werden nun die grundlegenden Funktionen von Simplify 3D vorgestellt und gezeigt wie die erstellten G-Codes an den X1000 3D Drucker geschickt werden um einen 3D Druck zu starten. 4.2 Eigenschaften •... -
Seite 19: Schnellstartanleitung
Es wird empfohlen das Programm als Super-User auszuführen. Mit cd-Befehlen im openingTerminal wechseln Sie zu dem Verzeichnis, in das die Datei entpackt wurde und geben folgenden Code ein: sudo ./Simplify3D*installer.run Anschließend wird die Installation mit Eingabe des Administrator-Passwortes fortgesetzt. X1000 19/54 3D-Drucker Anleitung... - Seite 20 Sie wie folgt vor: • Im Menü „File“ --> „Import FFF-Profile“ anklicken und die heruntergeladene Datei auswählen • Das „FFF Settings“ Fenster öffnen und prüfen, ob die Profile nun sichtbar sind. Profil auswählen Profil importieren X1000 20/54 3D-Drucker Anleitung...
-
Seite 21: Benutzeroberfläche
Einstellungen in den Prozesseigenschaften stellen das Herzstück von S3D dar. 5. Toolbar - Werkzeugleiste • Die Werkzeugleiste gibt Ihnen einen Schnellzugriff auf häufig genutzte Funktionen. Die Werk- zeugleiste kann mittels Klicken und Ziehen an einen beliebigen Ort verschoben werden. Benutzeroberfläche Simplify 3D X1000 21/54 3D-Drucker Anleitung... - Seite 22 Nützliche Mausgesten und Tastaturkürzel zum Bewegen, Skalieren und Drehen des Modells: • Modell Bewegen – Strg-Linksklick und Bewegen (cmd-Linksklick für Mac) • Modell Skalieren – Strg-Rechtsklick und hoch/runter Bewegen (cmd-Rechtsklick für Mac) • Modell Drehen – Alt-Linksklick und rechts/links Bewegen (Wahltaste-Linksklick für Mac) X1000 22/54 3D-Drucker Anleitung...
-
Seite 23: Erweiterte Modelleinstellungen
3D Drucke ist der automatisch erstellte Prozess jedoch ein guter Ausgangspunkt. Um Anpassungen am Prozess vorzunehmen, müssen Sie doppelt auf den Prozess oder auf „Edit Process Settings“ klicken. Anschließend wird das FFF (Fused Filament Fabrication) Einstellungsfenster geöffnet. Prozesse Simplify3D X1000 23/54 3D-Drucker Anleitung... - Seite 24 Programm automatisch in den Vorschaumodus. Der animierte Vorschaumodus von Simplify3D™ erlaubt es Ihnen alle Facetten des Drucks vor dem ersten Testdruck genaustens zu betrachten. Der erstelle G-Code wird Linie für Linie visualisiert und bildet damit den gesamten Druckprozess ab. X1000 24/54 3D-Drucker Anleitung...
- Seite 25 Nutzen Sie den Knopf Save Toolpaths to Disk um die Daten am gewünschtem Speicherort auf dem Computer zu sichern. G-Code mit Hilfe von Reptier-Server hochladen • Anschließend muss der G-Code mit Hilfe des Repetier-Servers auf Ihren X1000 hochgeladen werden. Bitte lesen Sie Kapitel 5.8 3D-Druck starten, wie Daten hochgeladen und 3D-Drucke gestartet werden können. X1000...
-
Seite 26: Repetier Server
Befehle direkt an den 3D Drucker zu schicken. Ein weiteres Feature ist der einfache Upload von Firmwareup- dates. 5.1 Weboberfläche Die Weboberfläche gibt Ihnen volle Kontrolle über Ihren X1000, egal ob Sie von einem PC, Tablet oder einem Smartphone aus arbeiten. Um auf die Weboberfläche zugreifen zu können geben folgende Adresse in Ihrem Browser ein: •... -
Seite 27: Dashboard
Ihrem Repetier-Server haben. • Im Bereich Netzwerk wird Ihnen Ihre IP- wie auch MAC-Adresse angezeigt, zudem eine URL bezie- hungsweise QR-Code mit dessen Hilfe Sie sich auch mit einem anderen Gerät (Smartphone oder Tablet) verbinden können. X1000 27/54 3D-Drucker Anleitung... -
Seite 28: Gerätepanel
Von hier aus können Sie Ihren 3D Drucker manuell bedienen. So können Sie zum Beispiel Achsen manuell verfahren oder das beheizte Druckbett regulieren. Die Steuerung ist in drei Kategorien gegliedert: • Allgemeiner Arbeitsbereich • Extruder und Temperaturkurven • Makros, zum Hinterlegen eigener Befehle Kategorien, Repetier-Server X1000 28/54 3D-Drucker Anleitung... - Seite 29 Der Tab „Bewegung“ ermöglich Ihnen die jeweiligen Achsen Ihres 3D-Drucker manuell zu verfahren. Dies geschieht entweder über ein Klick auf den entsprechenden Pfeil, oder über die Schieberegler, die um das virtuelle Druckbett arrangiert sind und einfach an die geünschte Position gezogen werden können. X1000 29/54 3D-Drucker Anleitung...
- Seite 30 Extruder/ Heizbett können Sie jene Temparaturen vordefinieren, die danach im Dropdownmenü erscheinen. Zusätzlich zu den bisherigen Funkti- onen werden hier nun für alle Heizele- mente Temperaturkurven angezeigt. Diese Ansicht ist besonders nützlich um eine Fehlfunktionen der jeweiligen Heizele- mente auszuschließen. Extruder und Temperaturkurven, Repetier-Server X1000 30/54 3D-Drucker Anleitung...
-
Seite 31: Eeprom
Veränderungen vor. Sie sollten hier generell nur Werte nach Rücksprache mit dem Support ändern. Falsch eingetragene Werte können dazu führen, dass das Gerät nicht mehr ordnungs- gemäß funktioniert oder dass gar die Anlage beschädigt wird! X1000 31/54 3D-Drucker Anleitung... -
Seite 32: Log-Dateien
Wird ein weiterer LOG-Auftrag gestartet, löscht Repetier-Server zunächst den ältesten Eintrag. Um einen 3D Druck aufzuzeichnen genügt es die beiden Häkchen zu setzen. Es nicht möglich bereits laufende Druckaufträge aufzuzeichnen, starten Sie falls nötig Ihren 3D Druck neu um ihn zu loggen. LOG-Dateien , Repetier-Server X1000 32/54 3D-Drucker Anleitung... -
Seite 33: Firmwareupdate
Geben Sie über „Firmware Abbild hochladen“ den Ort der entpackten HEX-Datei an. • Der Upload und die Installation der Firmware erfolgen dann. Firmware Upload X1000, Repetier-Server 5.8 3D Druck starten Um einen 3D Druck starten zu können muss zunächst, wie in Kapitel 4. Workflow beschrieben, ein G-Code erzeugt werden. -
Seite 34: Werkzeugköpfe Und Verbrauchsmaterial
RepRap Der letzte Schritt ist das Hochladen des G-Codes via Repetier-Server und das anschließende Starten des Druckjobs. Verbinden Sie sich mit Hilfe des Web-Browsers mit Ihrem X1000 (siehe 5.1 Web Interface) und klicken Sie auf Gehe zum Drucker. G-Code hochladen, Repetier-Server Im Geräte-Panel klicken Sie zunächst auf G-Code hochladen (grün) und wählen die gewünschte Datei von... -
Seite 35: Inbetriebnahme Des Zweiten Extruders
RepRap 6.2 Inbetriebnahme des zweiten Extruders Folgen Sie der bebilderten Anleitung, um den zweiten Extruder in Betrieb zu nehmen: Wird der X1000 mit zwei Extrudern ausgeliefert, sitzt der linke/erste Extruder im Vergleich zum rechten/ zweiten Extruder tiefer. Dies ist beabsichtigt, da wir allen Kunden raten, ihre ersten 3D Druckerfahrungen mit zuerst nur einem Extruder zu machen. -
Seite 36: Hotend- Und Extrudertausch
Folgen Sie der bebilderten Anleitung, um das Hotend beziehungsweise den gesamten Extruder zu tauschen: Abdeckung abnehmen Lüfter entfernen Die Schutzklappe des X1000 ist magnetisch befe- Entfernen Sie anschließend den Objektlüfter (rot) stigt. Ziehen Sie zunächst die farbig markierten und den Lüfter für die Hotend-Kühlung (weiß). - Seite 37 Schrauben zu lösen. Anschließend kann das Hotend aus dem Extruderblock herausgezogen werden. Detail: Zusammenbau Der Zusammenbau erfolgt in umgekehrter Reihen- folge. Bitte achten Sie darauf, dass die gezahnte Unterleg- scheibe zwischen Erdungsöse und Halterungsblech eingesetzt ist. X1000 37/54 3D-Drucker Anleitung...
-
Seite 38: Filamentwechsel
Koordinaten (Arbeitsmodus Grün) : X: 500mm Y: 600mm Wechseln Sie anschließend in den Arbeitsmodus Rot und öffnen die Wartungsklappe Ihres X1000. Schalten Sie das Heizelement des Extruders an und warten Sie bis die gewünschte Temperatur erreicht ist. • Grün: Schaltet den gewünschten Extruder ein/aus •... - Seite 39 Filamentüberwachung X1000 Filament entfernen Extruder 1 Öffnen Sie nun das Materialfach auf der rechten Seite des X1000. Hier befindet sich das Verbrauchsmaterial wie auch die Filamentüberwachung. Weiß umrandet sehen Sie den Filamantsensor. Die Zufuhr für Extruder eins (EX 0) ist im Bild pink, Extruder zwei (EX 1) grün markiert.
- Seite 40 Sie die Verkleidung anschließend wieder auf dem Werkzeugschlitten positionieren. Wechsel bei ausgelöstem Filamentsensor Die Filamentüberwachung kontrolliert ob der X1000 noch Material zum Verarbeiten besitzt. Sollte das Material während einem 3D Druck aufgebraucht werden, verhält sich das Gerät wie folgt: •...
- Seite 41 Schalten Sie das Heizbett manuell aus und wechseln anschließend in den Standbymodus (ROT). • Öffnen Sie das Materialfach auf der rechten Seite des X1000 und entfernen Sie die leere Rolle. • Hängen Sie eine neue Rolle ein und fädeln den Strang nur durch die Überwachungseinheit.
-
Seite 42: Filamentüberwachung (Fs- Filament Surveillance)
German RepRap 6.5 Filamentüberwachung (FS- Filament Surveillance) Die Filamentüberwachung dient der Prozessicherheit des X1000 und kontrolliert ob genügend Ver- brauchsmaterial vorhanden ist. Damit die Filamentüberwachung ordnungsgemäß funktioniert muss vor dem Einschalten des X1000 in beide Einheiten Material eingelegt werden. Selbst wenn Sie nur mit einer Düse drucken möchten, muss in beiden Schächten Filament eingeführt sein, ansonsten funktioniert die Überwachung nicht einwandfrei. -
Seite 43: Pet Folie Als Druckbettbeschichtung
Rändern schieben. Das so ausgetretene Wasser bitte mit einem Lappen aufnehmen. Die aufgebrachte Druckbettbeschichtung muss mindestens zwölf Stunden ruhen bevor das Heizbett wieder in Betrieb genommen werden darf. Stellen Sie vor der Inbetriebnahme sicher, dass sich keine Feuchtigkeit mehr auf und um das Heizbett befindet! X1000 43/54 3D-Drucker Anleitung... -
Seite 44: Co2 Löschanlage
Die Zyklen für die Prüfung und Wartung Ihrer CO2 Anlage entnehmen Sie bitte der Anlei- tung des Herstellers. Bei Auslösen der CO2 Löschanlage ist unmittelbar für ausreichend Belüftung zu sorgen! Da der X1000 kein luftdichtes Gehäuse besitzt tritt CO2 aus dem Gerät aus. X1000 44/54... -
Seite 45: Manuelles Auslösen
German RepRap Die German RepRap GmbH ist Vertriebspartner der ROTAREX FIRETEC, wir bitten Sie daher bei allen weiteren Fragestellungen direkt Kontakt mit dem Hersteller aufzunehmen. Bei der Erstinbetriebnahme wird die CO2 Löschanlage nach der Einrichtung des X1000 durch einen Techniker scharfgestellt. -
Seite 46: Tipps & Tricks
Gehen Sie hierzu zum Tab „Settings“ und wählen Ihren 3D Drucker aus. Anschließend klicken Sie auf „Network“. Daraufhin werden Ihnen die IP- wie auch die MAC-Adresse Ihres 3D Druckers angezeigt. Zudem finden Sie die URL über welche die Weboberfläche Ihres X1000 aufzurufen ist. Den QR-Code können Sie nutzen um per Mobilgerät zum Repetier-Server zu gelangen. -
Seite 47: Pva-Lösung Zur Verbesserten Objekthaftung
Auftragen verwendet werden kann. 8.4 Freigegebene Materialien Folgende Tabelle zeigt die für den X1000 freigegebene Materialien und deren Verarbeitungsparameter an. Bitte beachten Sie, dass tatsächliche Drucktemperaturen von den empfohlenen Werten abweichen können. Es empfielht sich die angegebenen Werte mit einem Testdruck zu überprüfen. -
Seite 48: Downloadbereich
German RepRap 9. Downloadbereich Hier finden Sie Dateien und Dokumente, die Sie für den Betrieb Ihres X1000 benötigen. https://www.germanreprap.com/firmware/#x1000 Simplify Profile CO2 Löschanlage Datenblatt Repetier-Server Reptier-Server Image X1000 48/54 3D-Drucker Anleitung... -
Seite 49: Wichtige Hinweise
Umgang mit Chemikalien können Sach- und Personenschaden verursacht werden, für die allein der Betreiber haftet. Bitte beachten Sie Ihre Verantwortung für Ihre Mitmenschen! Heben Sie die Anleitung für später auftretende Fragen auf und geben Sie diese bei einem Besitzerwechsel an den neuen Besitzer weiter. X1000 49/54 3D-Drucker Anleitung... -
Seite 50: Sicherheitshinweise Netzkabel
Schalten Sie das Gerät bei längerer Abwesenheit und bei Gewitter grundsätzlich mit dem Netzschalter aus und trennen Sie es im Anschluss durch Ziehen des Netzsteckers vom Stromnetz. Dies gilt auch für dieje- nigen Geräte, die mit dem Gerät verbunden sind. USB- Trennung ist ebenfalls zu empfehlen. X1000 50/54 3D-Drucker Anleitung... -
Seite 51: Aufstellungsort
RepRap GmbH zum Download über ihre Internetseite (http://www.germanreprap.com) zur Verfügung gestellt wird. Die Firma German RepRap GmbH übernimmt keine Haftung für den Verlust von Daten von internen oder externen Speichermedien. Die auf dem Gerät/Produkt ab Werk installierte Software ist funktionstüchtig und hat die bei dieser Art übliche Qualität. -
Seite 52: Auszug Aus Der Risikobewertung
Servoantriebe können sehr heiß werden, diese müssen regelmäßig gereinigt werden. Betrieb nur mit geschultem Personal. Bestimmung der Brandschutzmaßnahmen, die nicht in die Maschine integriert sind und die vom Anwender unternommen werden müssen (Bereitstellung von Feuerlö- scher, Feuerlöschdecken, Rauchverbot). Risikoeinschätzung nach EN ISO 19353 X1000 52/54 3D-Drucker Anleitung... -
Seite 53: Mechanische Gefahren Durch Die Schritt-Motoren (6.3.12)
Durch Verschleiß der Gasdruckdämpfer kann es zu unkontrollierten Bewegungen kommen. Tägliche Sicht- und Funktionsprüfungen sind daher Voraussetzung für einen sicheren Umgang mit der Maschine. Transport (7.1) Der Transport erfolgt durch die Firma German RepRap GmbH. Die Maschine wird mit den angebauten Rollen geschoben. Verpackte Lieferung: Maschinengewicht: 400 Kg Lokale Anforderungen für die Anlieferung, Gabelstapler, Hubwagen nur wenn nicht auf den angebauten... -
Seite 54: Anforderung An Aufstellraum Und Bodenbeschaffenheit
Entsorgung (7.6) Entsorgung der Abfallstoffe die beim Betrieb entstehen Wertstoffen und Gefahrstoffen getrennt gemäß den vor Ort geltenden nationalen Vorschriften. Entsorgen Sie die Maschine nach Wertstoffen und Gefahrstoffen getrennt gemäß den Vorort geltenden nati- onalen Vorschriften. X1000 54/54 3D-Drucker Anleitung... - Seite 55 German RepRap...
