RepRap X400v4 Anleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

x 4 0 0

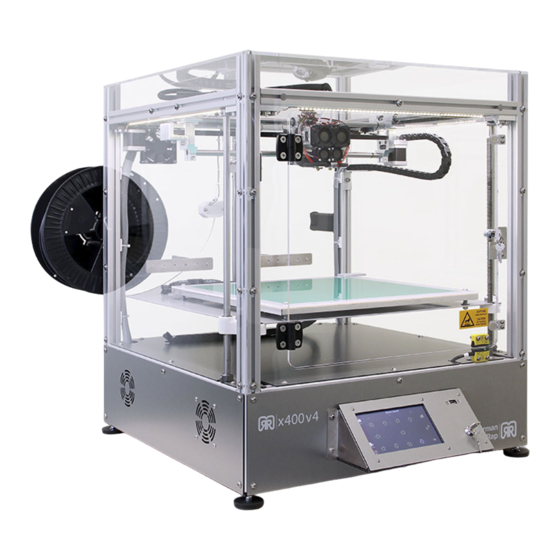

X400v4 3D Drucker Anleitung
Herzlichen Glückwunsch zu Ihrem persönlichen
X400v4 3D Drucker
German
Rev.Nr. 1.0
RepRap

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für RepRap X400v4

Inhaltszusammenfassung für RepRap X400v4

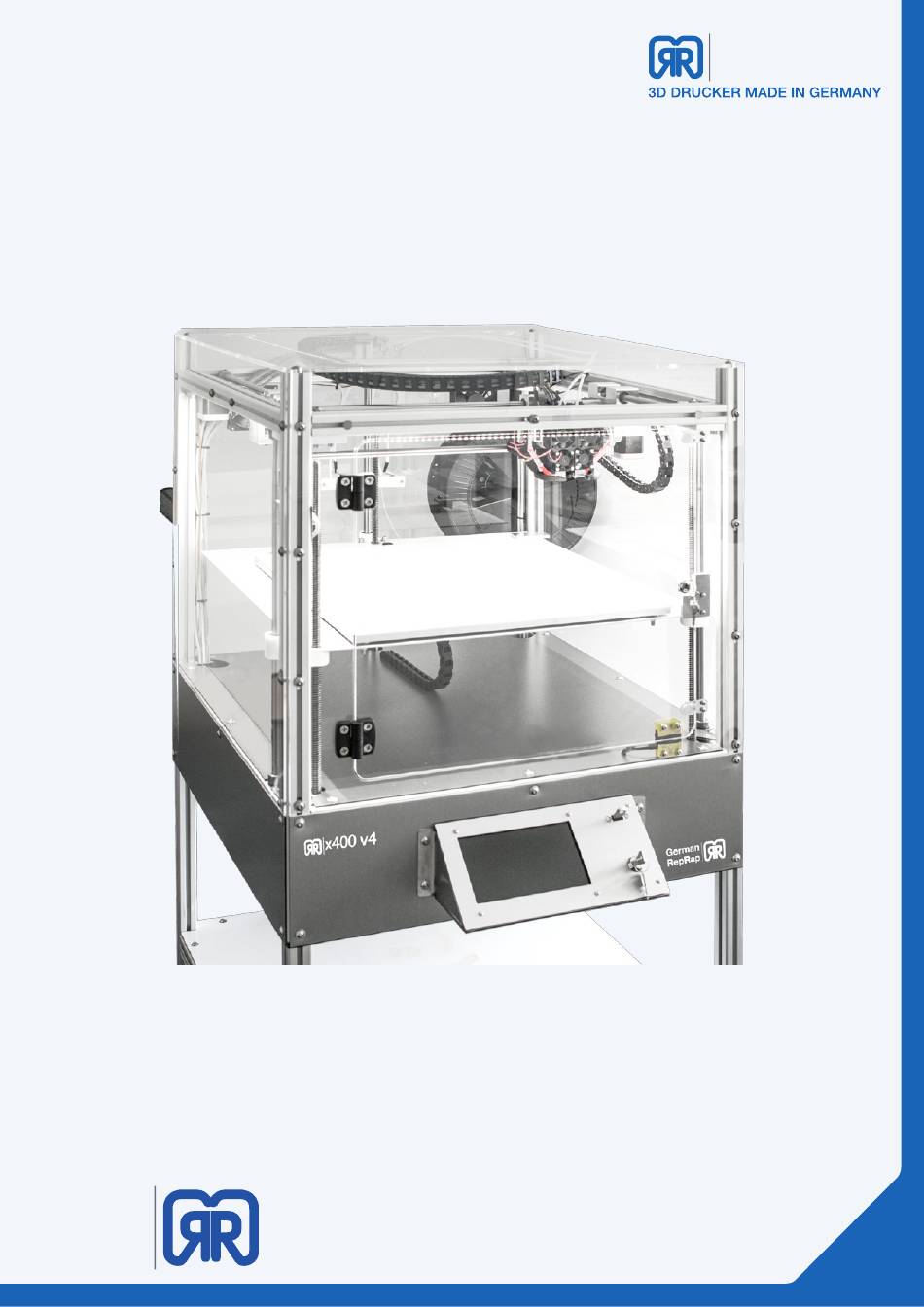

  • Seite 1 4 0 0 X400v4 3D Drucker Anleitung Herzlichen Glückwunsch zu Ihrem persönlichen X400v4 3D Drucker German Rev.Nr. 1.0 RepRap...
  • Seite 2 German RepRap X400v4 02/85 3D Drucker Anleitung...

  • Seite 3: Inhaltsverzeichnis

    7.2 Dashboard ............................. 36 7.3 Gerätepanel ..........................39 7.4 Gerätepanel Steuerung ......................39 7.5 EEPROM ............................42 7.6 LOG-Dateien ..........................43 7.7 Firmwareupdate ......................... 44 7.8 Weiterführende Anleitung ....................... 45 7.9 API Key ............................45 X400v4 03/85 3D Drucker Anleitung...
  • Seite 4 8.3 Filament Tracking System (FTS) ..................... 51 9. Touch-Display 9.1 Touch-Display Übersicht......................54 10. Tipps & Tricks 10.1 MAC-Adresse des X400v4 ermitteln .................. 65 10.2 Repetier-Server Updaten ....................... 66 10.3 Druckerkonfigurationen Importieren ................66 10.4 Objektlüfter Demontage ....................... 68 10.5 PVA-Lösung zur verbesserten Objekthaftung ............... 69 10.6 Unterschrank Aufbau ......................
  • Seite 5 Feuchtigkeit, Sonneneinstrahlung, Wärme, offene Flammen ........... 84 Lüftung ..............................84 Längere Abwesenheit, Gewitter, Zugänglichkeit Netzstecker .......... 84 Aufstellungsort ........................... 85 Entsorgung ............................85 17. Rechtliche Hinweise Software-Änderungen / Verwendung von Applikationen ..........85 Rev.Nr. 1.0 X400v4 05/85 3D Drucker Anleitung...

  • Seite 6: Allgemeine Informationen

    Dabei punktet der X400 v4 vor allem durch seine hohe Laufruhe. Neue Features wie das Fila- ment Tracking System, die auf den anspruchsvollen Industrieanwender angepasste Elektronik und ein neues Belüftungskonzept machen den X400v4 zu einem noch besseren 3D-Drucker der X400er Reihe. Hochwertige Komponenten mit spielarmen Antrieben und gefrästen Metallele- menten dienen einer hohen Wiederholgenauigkeit und bieten eine Maschine mit Industriequa- lität.

  • Seite 7: Systemanforderungen

    • Mac OS X 10.7 oder aktueller • Ubuntu/Debian und Fedora-basierte Linux Versionen (Ubuntu 10.04 LTS oder aktueller) Bitte nutzen Sie für die Verbindung zu Ihrem X400v4 einen der folgenden Browser: • Google Chrome • Mozilla Firefox Der Internet Explorer von Microsoft wird nicht unterstützt! 1.3 Zusatzoptionen...

  • Seite 8: Auspacken Und Aufstellen

    RepRap 2. Auspacken und Aufstellen Beim Auspacken Ihres X400v4 3D Druckers ist darauf zu achten, dass keine Bauteile des Gerätes mit scharfen oder spitzen Gegenständen beschädigt werden. Falls Sie beim Auspacken Beschädigungen an Ihrem 3D Drucker feststellen, setzen Sie sich bitte umgehend mit Ihrem Fachhändler in Verbindung.

  • Seite 9: Aufstellungsort

    2.3 3D Drucker ausrichten Nachdem der richtige Aufstellugnsort ausgewählt wurde, muss Ihr Drucker ausgerichtet werden. Je nachdem ob der X400v4 mit oder ohne Unterschrank geliefert wurde, müssen entweder die Maschinen- füße oder die Füße des Unterschranks angepasst werden. 3D Drucker ausrichten Alle vier Maschinenfüße müssen fest auf dem Boden stehen.

  • Seite 10: Touch Display Montage

    German RepRap 2.4 Touch Display Montage Das Touch Display des X400v4 muss vor der Inbetriebnahme mit wenigen Handgriffen angeschlossen werden. Insgesamt müssen vier Kabel verbunden werden. Touch Display anschließen Verbinden Sie zunächst das HDMI-Kabel ( A ) mit dem Touch Display, anschließend stecken Sie das Micro USB-Kabel ( B ) in den passenden Anschluss am Display.

  • Seite 11: Spulenhalter Montage

    RepRap Montieren Sie anschließend das Touch-Display mit Hilfe der vier markierten Schrauben. Die Schrauben müssen nur eingeschraubt werden, es befinden sich bereits Gewinde im Gehäuse des X400v4. 2.5 Spulenhalter Montage Die Halterung für das Filament ist für einen kompakten Versand demontiert und muss mit wenigen Hand- griffen montiert werden.

  • Seite 12: Unterschrank Und Tragegriffe

    Bevor Sie mit den nächsten Schritten beginnen, vergewissern Sie sich bitte, dass das Netzteil des 3D Druckers eingeschaltet und die Tür des Druckers richtig verschlossen ist. Zudem muss der Schlüsselschalter an der Front des 3D Drucker eingeschaltet sein. Ist dies der Fall, wird nach dem Hochfahren des X400v4 der Startbildschirm auf dem Touch-Display angezeigt.
  • Seite 13 X400v4 richtig verschlossen ist. Startbildschirm, Touch-Display Hinweis: Der X400v4 wird mit Hilfe eines Industrie-PC‘s betrieben, dieser muss heruntergefahren werden bevor Sie das Gerät ausschalten. Um den 3D-Drucker auszuschalten fahren Sie zunächst den Repetier-Server herunter. Klicken Sie dafür auf dem Touch-Display auf Serverbefehle. Hier finden Sie den Menüpunkt Shutdown Server/ Server herunter- fahren.

  • Seite 14: Touch Display/ Vorbereitung

    Dadurch verfahren die Achsen langsamer und Sie haben mehr Zeit einzugreifen, sollte es wider Erwarten, zu Problemen kommen. Navigieren Sie vom Startbildschirm aus zum Punkt Parameter ( Abb. S.13) und regeln die Geschwindigkeit auf 50% herunter. Druckerstatus, Touch-Display X400v4 14/85 3D Drucker Anleitung...

  • Seite 15: Extruder Und Heizbett

    Heizelemente wieder aus! Sie müssen nicht warten bis die Soll-Tem- peraturen erreicht worden sind. Um die Heizelemente wieder auszuschalten, tippen Sie bitte nacheinander auf alle eingeschalteten Heizele- mente und geben einen Wert von Null ein, bestätigen diesen abschließend mit der Eingabetaste. X400v4 15/85 3D Drucker Anleitung...

  • Seite 16: Verfahrbewegung Und Maschinen-Nullpunkt

    Den Befehl Home-Alle finden Sie in der rechten oberen Ecke des Touch-Displays. 3.6 Z-Achsen Ausrichtung Wurde Ihr X400v4 mit eingebautem Druckbett geliefert (nationaler Versand), folgen Sie bitte dieser Anlei- tung. Haben Sie Ihr Gerät per internationalem Versand erhalten, wurde das Druckbett aus sicherheitstech- nischen Gründen seperat verpackt und muss nun montiert werden.
  • Seite 17 Ecken wie auch in die Mitte der Platte und kontrollieren Sie den Abstand zwischen Hotend und Druckbett. Der Abstand sollte 0,05mm betragen. Passen Sie ggf. den Abstand durch lockern bzw. anziehen der Druckbettbefestigungsschrauben an. Druckbett nivellieren X400v4 17/85 3D Drucker Anleitung...

  • Seite 18: Druckbettbeschichtung

    Bitte seien Sie vorsichtig bei der Justage im heißen Zustand und tragen Sie ggf. Schutzkleidung. Schließen Sie dazu die Tür des X400v4 und navigieren Sie vom Startbildschirm des Touch-Displays zum Punkt Parameter. Hier lassen sich die Heizelemente einzeln ansteuern. Erhöhen Sie die Temperatur des Druckbettes auf 60°C und warten Sie bis die gewünschte Temperatur erreicht ist.

  • Seite 19: Z-Offset - Abstand Zwischen Düse Und Druckbett Einrichten

    Dies ist nur notwendig, wenn Veränderungen am Druckbett vorgenommen worden sind bzw. wenn mit einer alternativen Druckbettbeschichtung gearbeitet wird. Machen Sie sich zunächst mit dem Repetier-Server vertraut und stellen eine Verbindung zu Ihrem X400v4 her ( Kapitel 7. Repetier-Server). Navigieren Sie zum EEPROM Ihres 3D-Druckers und suchen Sie im unteren Drittel der Einstellungen folgende Werte: •...

  • Seite 20: Extruder Und Filamentzufuhr

    3.9 Extruder und Filamentzufuhr Der X400v4 wird standardmäßig mit zwei Extrudern ausgeliefert, dabei sitzt der linke/erste Extruder im Vergleich zum rechten/zweiten Extruder tiefer. Dies ist beabsichtigt, da wir allen Kunden raten, erste Erfah- rungen im 3D Druck mit nur einem Extruder zu machen.
  • Seite 21 Um das Filament aus dem Extruder entfernen zu können, müssen mindestens 60mm Filament mit Hilfe des Displays herausgeschoben werden. Ist das Filament vom Extruder freigegeben, lässt es sich leicht aus dem Werkzeugkopf per Hand heraus- ziehen. X400v4 21/85 3D Drucker Anleitung...
  • Seite 22 German RepRap Die Filamentrollen können beim X400v4 ganz einfach auf der Rückseite eingehängt werden. Die von hinten betrachtet rechte Seite dient als Materialzufuhr der linken/ersten Düse. Die linke Seite dient der Zufuhr von Material der rechten/zweiten Düse. 3D-Drucker anschließen, Rückseite X400v4 Bitte führen Sie das Filament nach dem Einhängen durch das jeweiligen Filament-Tracking-System(FTS).

  • Seite 23: Schlüssel

    Abschalten des Geräts. Der Druckauftrag ist damit unwiderbringlich verloren und kann nicht fortgesetzt werden. Der Türschlüssel befindet sich auf der rechten Seite der Tür. Dieser ermöglicht Ihnen die Tür des X400v4 gegen unerwünschtes Öffnen während eines Druckjobs zu Geräteschlüssel, X400v4 sichern.

  • Seite 24: D Druck Starten

    Gerät erstellt worden sind! 4.1 3D Druck starten Standalone Sie können einen 3D Druck direkt von Ihrem X400v4 aus starten, ohne eine Verbindung über das Netzwerk zum Gerät hergestellt zu haben. Kopieren Sie dafür eine G-Code Datei auf einen USB-Sick und stecken ihn vorne in den USB-Slot, neben dem Touch Display, ein.

  • Seite 25: Druck Starten Via Repetier Server

    Bitte konsultieren Sie Kapitel 6. Netzwerk und Drucker einrichten um Ihren X400v4 im Netzwerk einzubinden und um sich anschließend mit dem Gerät zu verbinden. Verbinden Sie sich mit Hilfe des Web-Browsers mit Ihrem X400v4 (siehe 7.1 Web Interface) und klicken Sie auf Gehe zum Drucker um einen G-Code hochzuladen. Achtung:...

  • Seite 26: Workflow & Bedienung

    Importieren und Verändern von Objekten, das Erzeugen von G Codes wie auch das Überprüfen von Fahrwegen. Hier werden nun die grundlegenden Funktionen von Simplify 3D vorgestellt und gezeigt wie die erstellten G-Codes an den X400v4 3D Drucker geschickt werden um einen 3D Druck zu starten. 5.2 Eigenschaften •...

  • Seite 27: Schnellstartanleitung

    Es wird empfohlen das Programm als Super-User auszuführen. Mit cd-Befehlen im openingTerminal wechseln Sie zu dem Verzeichnis, in das die Datei entpackt wurde und geben folgenden Code ein: sudo ./Simplify3D*installer.run Anschließend wird die Installation mit Eingabe des Administrator-Passwortes fortgesetzt. X400v4 27/85 3D Drucker Anleitung...
  • Seite 28 Sie wie folgt vor: • Im Menü „File“ --> „Import FFF-Profile“ anklicken und die heruntergeladene Datei auswählen • Das „FFF Settings“ Fenster öffnen und prüfen, ob die Profile nun sichtbar sind. Profil auswählen, Simplify3D Profil importieren, Simplify3D X400v4 28/85 3D Drucker Anleitung...

  • Seite 29: Benutzeroberfläche

    Die Einstellungen in den Prozesseigenschaften stellen das Herzstück von S3D dar. 5. Toolbar / Werkzeugleiste • Die Werkzeugleiste gibt Ihnen einen Schnellzugriff auf häufig genutzte Funktionen. Die Werk- zeugleiste kann mittels Klicken und Ziehen an einen beliebigen Ort verschoben werden. Benutzeroberfläche, Simplify 3D X400v4 29/85 3D Drucker Anleitung...
  • Seite 30 Nützliche Mausgesten und Tastaturkürzel zum Bewegen, Skalieren und Drehen des Modells: • Modell Bewegen – Strg-Linksklick und Bewegen (cmd-Linksklick für Mac) • Modell Skalieren – Strg-Rechtsklick und hoch/runter Bewegen (cmd-Rechtsklick für Mac) • Modell Drehen – Alt-Linksklick und rechts/links Bewegen (Wahltaste-Linksklick für Mac) X400v4 30/85 3D Drucker Anleitung...

  • Seite 31: Erweiterte Modelleinstellungen

    3D Drucke ist der automatisch erstellte Prozess jedoch ein guter Ausgangspunkt. Um Anpassungen am Prozess vorzunehmen, müssen Sie doppelt auf den Prozess oder auf Edit Process Settings klicken. Anschließend wird das FFF (Fused Filament Fabrication) Einstellungsfenster geöffnet. Prozesse, Simplify3D X400v4 31/85 3D Drucker Anleitung...
  • Seite 32 Programm automatisch in den Vorschaumodus. Der animierte Vorschaumodus von Simplify3D™ erlaubt es Ihnen alle Facetten des Drucks vor dem 3D Druck genaustens zu betrachten. Der erstelle G-Code wird Linie für Linie visualisiert und bildet damit den gesamten Druckprozess ab. X400v4 32/85 3D Drucker Anleitung...
  • Seite 33 Nutzen Sie den Knopf Save Toolpaths to Disk um die Daten am gewünschtem Speicherort auf dem Computer zu sichern. G-Code mit Hilfe von Reptier-Server hochladen: • Anschließend muss der G-Code mit Hilfe des Repetier-Servers auf Ihren X400v4 hochgeladen werden. Hinweis: Bitte lesen Sie Kapitel 4.2 , wie Daten hochgeladen und 3D-Drucke gestartet werden können.
  • Seite 34 Mauszeiger darüber zu fahren, eine Quickinfo beschreibt die Funktionen daraufhin. Simplify3D stellt sehr viele und gute Lerninhalte zur Verfügung: Support: https://www.simplify3d.com/support/ Tutorials: https://www.simplify3d.com/support/articles/ Video Tutorials: https://www.simplify3d.com/support/videos/ Druckqualität und Troubleshooting: https://www.simplify3d.com/support/print-quality- troubleshooting/ Forum: https://forum.simplify3d.com X400v4 34/85 3D Drucker Anleitung...

  • Seite 35: Netzwerk & Drucker Einrichten

    RepRap 6. Netzwerk und Drucker einrichten Um Ihren X400v4 in Ihr lokales Netzwerk einzubinden genügt es das Gerät mit einem Netzwerkkabel an den Router anzuschließen, vorausgesetzt Ihre Netzwerkeinstellungen sind DHCP basiert. Zudem besteht die Möglichkeit eine Verbindung mit Hilfe eines DHCP-fähigen Routers herzustellen, ohne dabei den 3D Drucker ins Netzwerk einzubinden.

  • Seite 36: Repetier-Server

    3D Drucker zu schicken. Ein weiteres Feature ist der Upload von Firmwareupdates. 7.1 Weboberfläche Die Weboberfläche gibt Ihnen volle Kontrolle über Ihren X400v4, egal ob Sie von einem PC, Tablet oder einem Smartphone aus arbeiten. Um auf die Weboberfläche zugreifen zu können geben folgende Adresse in Ihrem Browser ein: •...

  • Seite 37: Druckereinstellungen Überprüfen

    QR-Code mit dessen Hilfe Sie sich auch mit einem anderen Gerät verbinden können. Druckereinstellungen Überprüfen: Um sicher zu gehen, dass alles korrekt eingerichtet wurde klicken Sie zunächst auf Ihren 3D Drucker und anschließend in der rechten Leiste auf Druckereinstellungen (Printer Settings). Druckereinstellungen, Repetier-Server X400v4 37/85 3D Drucker Anleitung...
  • Seite 38 115200 eingestellt ist und schalten Sie das Kommunikations- timeout ein. Achtung: Wir empfehlen einen Wert von 60, dieser kann bei bestimmten Geometrien jedoch abweichen. Gerne berät Sie hierbei einer unserer Fachhändler. Allgemeine Druckereinstellungen, X400v4 X400v4 38/85 3D Drucker Anleitung...

  • Seite 39: Gerätepanel

    Von hier aus können Sie Ihren 3D Drucker manuell bedienen. Sie können zum Beispiel Achsen manuell ver- fahren oder das beheizte Druckbett regulieren. Die Steuerung ist in drei Kategorien gegliedert: • Allgemeiner Arbeitsbereich • Filamentwechsel • Extruder und Temperaturkurven • Makros, zum Hinterlegen eigener Befehle Kategorien, Repetier-Server X400v4 39/85 3D Drucker Anleitung...
  • Seite 40 Dies geschieht entweder über ein Klick auf den entsprechenden Pfeil, oder über die Schieberegler, die um das virtuelle Druck- bett arrangiert sind. Ziehen Sie diese einfach an die gewünschte Position und der Drucker verfährt promt dort hin. X400v4 40/85 3D Drucker Anleitung...
  • Seite 41 Diese Ansicht ist besonders nützlich um eine Fehlfunktionen der jeweiligen Heizelemente auszuschließen. Die dargestellten Temperaturkurven sollten konstant gehalten werden. Ein leichtes Auf und Ab, wie im Bild darge- stellt, ist jedoch normal. Extruder und Temperaturkurven, Repetier-Server X400v4 41/85 3D Drucker Anleitung...

  • Seite 42: Eeprom

    Veränderungen vor. Sie sollten hier generell nur Werte nach Rücksprache mit dem Support ändern. Falsch eingetragene Werte können dazu führen, dass das Gerät nicht mehr ordnungs- gemäß funktioniert, oder die Anlage beschädigt wird! X400v4 42/85 3D Drucker Anleitung...

  • Seite 43: Log-Dateien

    Wird ein weiterer LOG-Auftrag gestartet, löscht Repetier-Server zunächst den ältesten Eintrag. Um einen 3D Druck aufzuzeichnen genügt es die beiden Häkchen zu setzen. Es nicht möglich bereits laufende Druckaufträge aufzuzeichnen. Starten Sie falls nötig Ihren 3D Druck neu um ihn zu loggen. LOG-Dateien, Repetier-Server X400v4 43/85 3D Drucker Anleitung...

  • Seite 44: Firmwareupdate

    Stellen Sie sicher, dass bei Druckerboard Art das Arduino DUE Programming Port ausgewählt ist. • Geben Sie über Firmware Abbild hochladen den Ort der entpackten BIN-Datei an. • Der Upload und die Installation der Firmware erfolgen daraufhin. Firmware Upload -X400, Repetier-Server X400v4 44/85 3D Drucker Anleitung...

  • Seite 45: Weiterführende Anleitung

    Drucker zu bedienen. Weiterführende Anleitungen finden Sie hier: https://www.repetier-server.com/documentation/ Weiterführende Anleitung, Repetier-Server 7.9 API Key Bitte erstellen Sie eine Sicherheitskopie Ihres API-Schlüssels bevor Sie Repetier-Server updaten. Konsultieren Sie hierfür bitte Kapitel 10.2 Repetier-Server Updaten. API- Schlüsssel, Repetier-Server X400v4 45/85 3D Drucker Anleitung...

  • Seite 46: G-Code Management

    Nachdem Sie eine neue Gruppe erstellt haben, können Sie entscheiden in welche Gruppe ein G-Code hoch- geladen werden soll, egal ob über Repetier-Server oder das Touch-Display. Hinweis: Falls Sie keine neuen Gruppen erstellen, werden alle G-Code Dateien in der Grupe Default gespeichert. X400v4 46/85 3D Drucker Anleitung...

  • Seite 47: G-Code Download

    Im nächsten Fenster klicken Sie auf Download um die gewünschte Datei herunter zu laden. G-Code Download, Repetier-Server Hinweis: Bei einem Update des Repetier-Servers wern alle hochgeladene Druckdaten gelöscht. Bitte sichern Sie diese ggf. wie oben beschrieben. X400v4 47/85 3D Drucker Anleitung...

  • Seite 48: Werkzeugköpfe Und Verbrauchsmaterial

    Anpressdruck komplett zu entfernen und das Filament von Hand zu fördern. 8.2 Inbetriebnahme zweiter Extruder Der X400v4 wird mit zwei Extrudern ausgeliefert, der linke/erste Extruder sitzt im Ver- gleich zum rechten/zweiten Extruder tiefer. Dies ist beabsichtigt, da wir allen Kunden raten, ihre ersten 3D Druckerfahrungen mit zuerst nur einem Extruder zu machen.
  • Seite 49 Y-Achse haben eine Anzahl von 266,666 Steps(Schritte des Motors) für einen Millimeter Verfahrweg. Der Abstand auf der X-Achse zwischen den Düsen beträgt ca. 32mm, dass entspricht einem Steps-Wert von ca. 8500 (Abstand in mm * 266,66 Steps/mm = Distanz in Steps). X400v4 49/85 3D Drucker Anleitung...
  • Seite 50 Das Filament lässt sich einfacher einfädeln, wenn Sie die das Ende glatt streichen und schräg abschneiden. Tipp: Lassen Sie den Extruder nie lange aufgeheizt wenn Sie kein Filament fördern, dies kann sonst dazu führen, dass das Hotend verstopft. X400v4 50/85 3D Drucker Anleitung...

  • Seite 51: Filament Tracking System (Fts)

    Extruder 01 Filament Tracking System, x400v4 Die beiden Tracking-Einheiten befinden sich auf der Rückseite des X400v4 und sind jeweils einem Extruder zugewiesen. Bitte führen das Filament zunächst durch die Tracking-Einheit bevor Sie es in den Führungs- schlauch des jeweiligen Extruders stecken.
  • Seite 52 Machen Sie sich mit der Bedienung des Touch-Displays vertraut, sollte das bisher noch nicht geschehen sein, siehe Kapitel 3.9 Extruder und Filamentzufuhr. Falls das Filament auf der Rückseite des X400v4 max. 40mm hinter dem FT-Sensor aufhört, können Sie mit Hilfe des Touch-Displays das verbleibende Filament aus dem Führungsschlauch schieben lassen. In der Düse befinden sich ca.
  • Seite 53 Dinge: • Wird auf dem Display eine Temperatur angezeigt? Ist dies nicht der Fall, wenden Sie sich bitte an den Support von German RepRap bzw. Ihren Reseller: https://www.germanreprap.com/support/ • Ist die korrekte materialspezifische Temperatur eingestellt worden? Hier erhalten Sie eine Übersicht, über die von uns angebotenen Materialien:...

  • Seite 54: Touch-Display

    Zeigt Ihnen alle Druckdaten an, die Sie auf Ihrem 3D Drucker gespeichert haben. Durch das Anklicken eines Druckjobs bekommen Sie Informationen über diesen angezeigt, wie z.B. den Filamentverbauch oder die Druckzeit. Von hier aus lassen sich auch bequem 3D Drucke starten. X400v4 54/85 3D Drucker Anleitung...
  • Seite 55 Auf der rechten Seite finden Sie zuätzlich Befehle wie Home Alle, Abstand und Motoren aus. Move Head, Touch-Display Move Head - Schrittweite : Wählen Sie Abstand auf der rechten Seite um ein weiteres Fenster aufzurufen. Hier können Sie nun die Schrittweite einer Bewegung festzulegen. Move Head- Wähle Schrittweite, Touch-Display X400v4 55/85 3D Drucker Anleitung...
  • Seite 56 Nutzen Sie den untersten Punkt Filament entfernen um bereits vorhandenes Filament aus dem Extruder schieben zu lassen, bzw. Filament einlegen um Filament extrudieren zu lassen. Drucker, Touch-Display Drucker Zeigt den aktiven 3D Drucker an. In diesen Fenster sollten keine Veränderungen vorgenommen werden. X400v4 56/85 3D Drucker Anleitung...
  • Seite 57 Anlage erhöhen bzw. verringern. Fluss beeinflusst nur die Menge an gefördertem Material, ohne dabei die Geschwindigkeit der Achsen zu verändern. Licht An/Aus wird momentan nicht unterstützt. * Je nach 3D Drucker und dessen Ausstattung können die Abbildungen leicht abweichen. X400v4 57/85 3D Drucker Anleitung...
  • Seite 58 Es ist nicht möglich über das Touch-Display eine neue Gruppe zu erstellen bzw. Bestehende zu bearbeiten. Bitte konsultieren Sie hierzu das Kapitel 7.Repetier-Server. Hier wird beschrieben wie Sie neue Gruppen erstellen, bearbeiten oder löschen können. Nachdem die Datei erfolgreich importiert wurde, wird diese im Menu G-Code aufgelistet. X400v4 58/85 3D Drucker Anleitung...
  • Seite 59 Der Befehl G1 X100 bewegt den Werkzeugschlitten auf die Position X = 100mm (Siehe Abbildung). Es besteht nicht die Möglichkeit Leerzeichen einzufügen. Diese werden automatisch erkannt und eingefügt. Möchten Sie z.B. G1 X100 eingeben, tippen Sie lediglich G1X100. X400v4 59/85 3D Drucker Anleitung...
  • Seite 60 Kollision mit dem Hotend, seien Sie daher bei der Ausführung dieses Befehls vorsichtig! Druckerbefehle zeigt die oben beschriebenen Befehle in einem eigenen Fenster an. Druckerbefehle, Touch-Display In Kapitel Druckerbefehle finden Sie eine genauere Erläuterung dieser Befehle und eine Erklärung wie man Eigene definiert. X400v4 60/85 3D Drucker Anleitung...
  • Seite 61 ACHTUNG: Eine schnell ausgeführte Extrusionsbewegung mit großer Schrittweite (z.B. 50mm) kann dazu führen, dass die Düse verstopft bzw. das Material am Förderrad ausreisst. Nutzen Sie eher kleiner Schritt- weiten um Material manuell zu fördern, führen Sie diese Bewegungen zudem langsam aus (linke Pfeile). X400v4 61/85 3D Drucker Anleitung...
  • Seite 62 Temperaturen zeigt den Temperaturverlauf des gewählten Heizelementes an. Wählen Sie das gewünschte Heizelement mit Hilfe der oberen Leiste aus. ACHTUNG: Die Option Extruder 3 wird nur beim X500 angezeigt und stellt den beheizten Bauraum dar. Temperaturen - Wähle Graphen, Touch-Display X400v4 62/85 3D Drucker Anleitung...
  • Seite 63 Nachrichten zeigt Benachrichtigungen für spezielle Vorkommnisse wie an, z.B.: Der 3D Druck wurde fertig- gestellt. Um Nachrichten zu löschen klicken Sie auf den roten Knopf. Bei einem pausierten 3D Druck wird der Auftrag nach dem Löschen der Nachricht fortgesetzt. Nachrichten, Touch-Display X400v4 63/85 3D Drucker Anleitung...
  • Seite 64 Webcam: Diese Funktion wird in nachfolgenden Veröffentlichungen eingepflegt. Webcam, Touch-Display Bildschirmschoner: Definieren Sie hier eine Zeitspanne, nach der das Gerät den Bildschirmschoner akti- viert. Dies verhindert, dass die Maschine ungewollt Befehle über das Display empfängt. Bildschirmschoner, Touch-Display X400v4 64/85 3D Drucker Anleitung...

  • Seite 65: Tipps & Tricks

    RepRap 10. Tipps & Tricks 10.1 MAC-Adresse des X400v4 ermitteln Die MAC-Adresse Ihres 3D Druckers lässt sich einfach über das Dashboard des Repetier-Servers auslesen. Machen Sie sich mit Kapitel 6. Netzwerk & Drucker einrichten vertraut, dort wird erläutert wie Sie eine Ver- bindung zu Ihrem 3D Drucker herstellen können.

  • Seite 66: Repetier-Server Updaten

    Daten herunter bevor Sie fortfahren. Siehe : 7.11 G-Code Download Notieren Sie sich zunächst den Namen Ihres Druckers der im Dashboard des Repetier-Servers angezeigt wird. Klicken Sie auf das Zahnrad-Symbol und wählen Remove Printer/ Entferne Drucker aus. X400v4 66/85 3D Drucker Anleitung...
  • Seite 67 Daraufhin wird Ihr 3D Drucker neu eingerichtet. Drucker hinzufügen, Repetier-Server Konfiguration hochladen, Repetier-Server Nach einem Update des Repetier-Servers bleibt das Touch-Display Ihres X400v4 vorerst schwarz. Sie müssen die Setuproutine anschließend erneut starten um die grafische Benutzeroberfläche zu aktivieren.

  • Seite 68: Objektlüfter Demontage

    German RepRap 10.4 Objektlüfter Demontage Der X400v4 besitzt einen regelbaren Objektlüfter, welcher für Arbeiten am Extruder bzw. Hotend einfach demontiert werden kann. Stellen Sie sicher, dass der X400v4 vom Stromnetz getrennt ist und öffnen Sie die Tür. Von vorne aus betrachtet auf der linke Seite des Werkzeugkopfes finden Sie den im Bild markierten Stecker.

  • Seite 69: Pva-Lösung Zur Verbesserten Objekthaftung

    Eine vereinfachte Montage ist möglich, wenn die oberen Gewinde in den langen Profilen auf 7mm aufge- bohrt werden. Dadurch werden die Gewindebolzen steckbar gemacht. In diesem Fall kann der Unterschrank separat montiert werden und das Gerät anschließend einfach aufgesteckt werden. X400v4 69/85 3D Drucker Anleitung...

  • Seite 70: Montage

    German RepRap 10.7 Montage Für die Montage der Tragegriffe müssen an den seitlichen Acrylglasplatten die markierten Schrauben entfernt werden. Schrauben entfernen, Tragegriffe montieren Anschließend müssen die Tragegriffe mit den mitgelieferten Schrauben montiert werden. Tragegriffe montieren X400v4 70/85 3D Drucker Anleitung...

  • Seite 71: Gehäuselüfter

    Repetier-Server vertraut bevor Sie fortfahren. Konsole - Befehl senden, Repetier-Server Im Tab Konsole können Befehle direkt an den X400v4 gesendet werden. Bitte beachten Sie das beim manu- ellen einschalten der Lüfter diese nicht automatisch wieder ausgeschaltet werden. 10.8.2 Einpflegen in Repetier-Server Sie können direkt im Repetier-Server Befehle definieren, welche z.B.

  • Seite 72: Einpflegen In Simplify3D

    Dazu werden die oben beschriebenen Zeilen in Simplify3D eingetragen werden. Navigieren Sie in den Prozesseinstellungen zum Tab Scripts. Hier können Befehle beim Start (Starting Script) bzw. beim Ending Script hinterlegt werden. Die Abbildungen können leicht, je nach Version des Repetier-Servers bzw. Simplify3D, abweichen. X400v4 72/85 3D Drucker Anleitung...

  • Seite 73: Heizbett Montage

    Seite des X400. Anschließend lässt sich die Seitenwand durch leichtes Anheben vom restlichen Gehäuse des X400 entfernen. Seitenwand entfernen, X400v4 Achten Sie darauf die Nutensteine in den Aluminium Profilen möglichst nicht zu verschieben. Dies ermöglicht später ein reibungsloses Anbringen der Platte.

  • Seite 74: Heizbett Einsetzen

    RepRap 11.3 Heizbett einsetzen Legen Sie das Druckbett so in den X400, dass die elektronischen Steckverbinder zur Rückseite hinzeigen. Heizbett einsetzen, X400v4 Anschließend muss das Heizbett mit den mitgelieferten Schrauben wie folgt an allen vier Ecken montiert werden: M6 x 40 mm Schraube...

  • Seite 75: Heizbett Anschließen

    Schließen Sie den Stecker wie im Bild gezeigt zusammen und nutzen die mitgelieferten Clips um die Kabel an der Trägerplatte zu fixieren. X400 Rückseite, Clips montieren Abschließend müssen die Erdungskabel an der Trägerplatte, wie dargestellt, aufgesteckt werden. Sie können die Kabel nach dem Anbringen mit Kabelbindern fixieren. Erdung Heizbett, X400v4 X400v4 75/85 3D Drucker Anleitung...

  • Seite 76: Druckoberfläche Ausrichten

    Extruder auf 200°C zu setzen. Warten Sie ca. 30 Minuten bis sich das gesamte Gerät aufgewärmt hat und wiederholen Sie den oben beschriebenen Vorgang. Bitte seien Sie besonders vorsichtig beim Arbeiten mit aufgeheitztem Druckbett, es besteht Verbrennungsgefahr. X400v4 76/85 3D Drucker Anleitung...

  • Seite 77: Direkte Verbindung

    German RepRap 12 Direkte Verbindung Ist es nicht möglich den X400v4 ins Firmennetzwerk einzubinden, Sie möchten aber dennoch den vollen Funktionsumfang des Repetier-Servers nutzen, besteht die Möglichkeit den Drucker per Netzwerkkabel direkt mit einem Computer zu verbinden. Hinweis: Um eine direkte Verbindung herzustellen, muss eine Seitenwand des X400v4 abgenommen werden.
  • Seite 78 Geben Sie nun folgende IP Adresse ein, damit Sie sich mit Ihrem X400 verbinden können: 192.168.1.2 Info: Sie vergeben Ihrem PC damit eine feste IP Adresse, die sich im selben Namens- raum wie Ihr X400 befindet. Feste IP-Adresse eintragen X400v4 78/85 3D Drucker Anleitung...

  • Seite 79: Setup Routine

    German RepRap 13 Setup Routine Es kann unter Umständen notwendig sein, den X400v4 erneut zu konfigurieren. Zum Beispiel um das Touch- Display neu zu kalibrieren, oder nach einem Update des Repetier-Servers. 13.1 Setup Routine starten Um Ihren X400v4 erneut zu konfigurieren muss die Setup Routine ausgeführt werden. Dazu ist eine Verbin- dung über das Netzwerk bzw.
  • Seite 80 German RepRap Schritt 2: Hier werden Ihnen Informationen zur Software der 3D-Printbox angezeigt. Setup Routine, Schritt 2 X400v4 80/85 3D Drucker Anleitung...
  • Seite 81 Setup Routine, Schritt 3 Schritt 4: Bitte schließen Sie die Installation mit einem Klick auf Neustarten ab. Setup Routine, Schritt 4 Nach dem Neustart ist Ihr 3D Drucker neu konfiguriert und einsatzbereit. X400v4 81/85 3D Drucker Anleitung...

  • Seite 82: Downloadbereich

    German RepRap 14. Downloadbereich Hier finden Sie Dateien und Dokumente, die Sie für den Betrieb Ihres X400v4 benötigen. https://www.germanreprap.com/firmware/#x400 https://www.germanreprap.com/wp-content/uploads/2016/10/profile_fuer_simplify3d-1.pdf Repetier-Server Image: https://germanreprap.sharepoint.com/sites/partner/_layouts/15/guestaccess.aspx?guestaccesstoken=jXPd Znc3KJMByt0Z%2bDJcaohMQGc52BsQkiFiBprYYOQ%3d&docid=0c19f557a9e7540ab9ae3a11c7a1cf738 X400v4 82/85 3D Drucker Anleitung...

  • Seite 83: Wichtige Hinweise

    Umgang mit Chemikalien können Sach- und Personenschaden verursacht werden, für die allein der Betreiber haftet. Bitte beachten Sie Ihre Verantwortung für Ihre Mitmenschen! Heben Sie die Anleitung für später auftretende Fragen auf und geben Sie diese bei einem Besitzerwechsel an den neuen Besitzer weiter. X400v4 83/85 3D Drucker Anleitung...

  • Seite 84: Sicherheitshinweise Netzkabel

    Schalten Sie das Gerät bei längerer Abwesenheit und bei Gewitter grundsätzlich mit dem Netzschalter aus und trennen Sie es im Anschluss durch Ziehen des Netzsteckers vom Stromnetz. Dies gilt auch für dieje- nigen Geräte, die mit dem Gerät verbunden sind. USB- Trennung ist ebenfalls zu empfehlen. X400v4 84/85 3D Drucker Anleitung...

  • Seite 85: Entsorgung

    RepRap GmbH zum Download über ihre Internetseite (http://www.germanreprap.com) zur Verfügung gestellt wird. Die Firma German RepRap GmbH übernimmt keine Haftung für den Verlust von Daten von internen oder externen Speichermedien. Die auf dem Gerät/Produkt ab Werk installierte Software ist funktionstüchtig und hat die bei dieser Art übliche Qualität.
