RepRap x500 Anleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

x 5 0 0

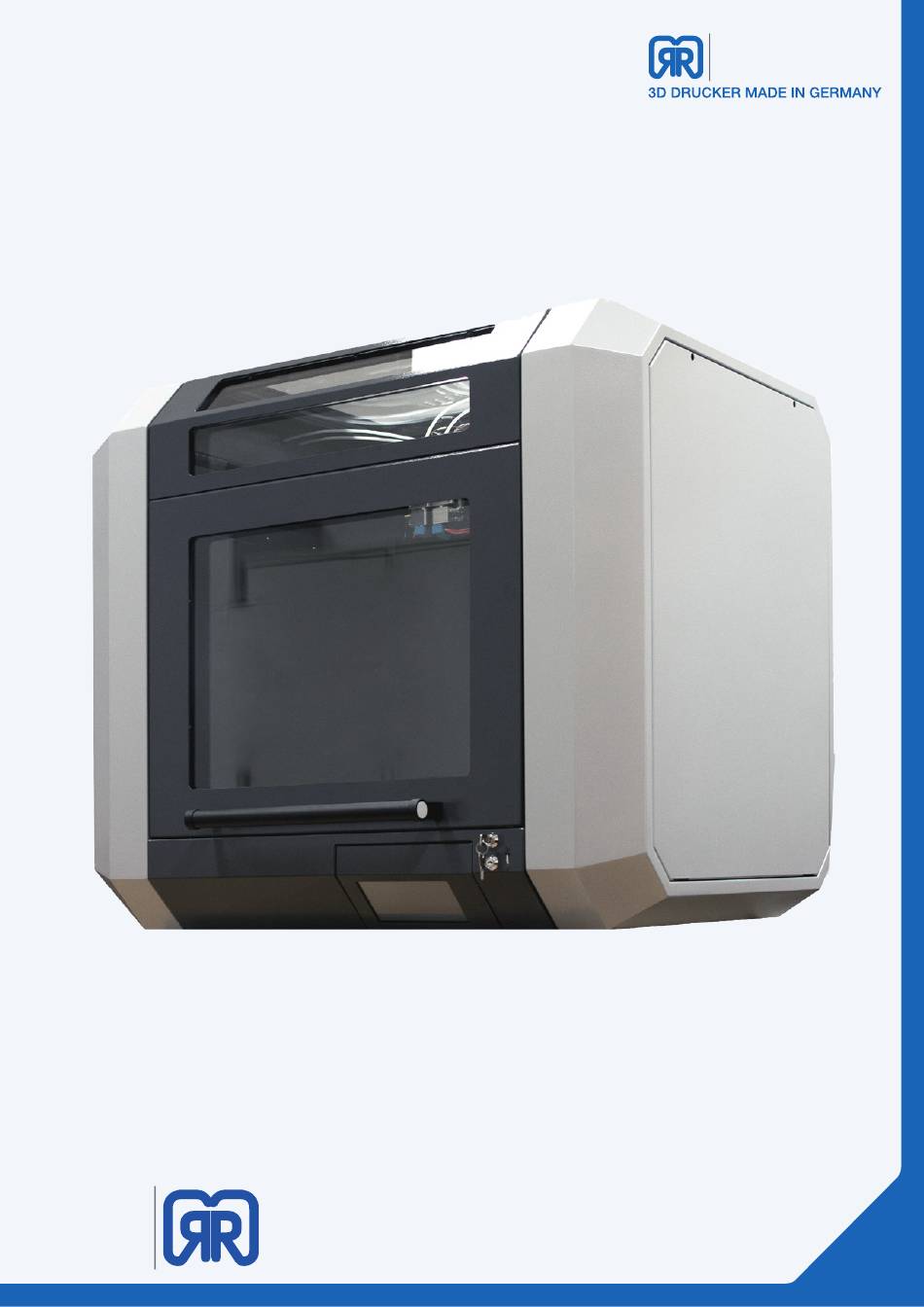

x500 3D Drucker Anleitung
Herzlichen Glückwunsch zu Ihrem persönlichen
x500 3D Drucker
German
RepRap

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für RepRap x500

Inhaltszusammenfassung für RepRap x500

  • Seite 1 5 0 0 x500 3D Drucker Anleitung Herzlichen Glückwunsch zu Ihrem persönlichen x500 3D Drucker German RepRap...
  • Seite 2 German RepRap X500 02/89 3D Drucker Anleitung...

  • Seite 3: Inhaltsverzeichnis

    7.7 LOG-Daten ............................. 40 7.8 Firmware Update ........................41 7.9 Weiterführende Anleitung ....................... 42 7.10 API Key ............................42 7.11 G-Code Management ......................43 7.12 G-Code Download ........................44 8. Werkzeugköpfe und Verbrauchsmaterial 8.1 Werkzeugkopf Verkabelung ....................45 X500 03/89 3D Drucker Anleitung...
  • Seite 4 9. x500 Display 9.1 Touch-Display Übersicht......................54 10. Schnellbefehle 10.1 Schnellbefehle - Ausführen ....................65 11. x500 Auto Bed Levelling 12. Tipps & Tricks 12.1 Die MAC-Adresse des 3D Druckers ermitteln ..............74 12.2 Repetier-Server Updaten ....................... 74 12.3 Druckerkonfigurationen Importieren ................75 12.3 PVA-Lösung zur verbesserten Objekthaftung ...............
  • Seite 5 Verbrennungsgefahr (6.3.11) ......................87 Mechanische Gefahren durch die Schritt-Motoren (6.3.12) ..........88 Lid (6.3.13) ............................88 Transport 7.1 ............................88 Reparatur, Instandhaltung (7.4) ....................89 Demontage, außer Betrieb nehmen 7.5 ..................89 Entsorgung (7.6) ..........................89 rev.Nr. 1.0 X500 05/89 3D Drucker Anleitung...

  • Seite 6: Allgemeine Informationen

    RepRap x500 3D Drucker Der x500 ist die Antwort auf die aktuelle Nachfrage am Markt und bietet neben dem großen Bauvolumen von 500 x 400 x 450 (XxYxZ) Millimetern weitere Innovationen die für die Anforde- rungen des industriellen Einsatzes im Mittelpunkt stehen.

  • Seite 7: Systemanforderungen

    Google Chrome • Mozilla Firefox Der Internet Explorer von Microsoft wird nicht unterstützt! 1.3 Zusatzoptionen Zusätzlich zur Standardausführung ist folgende Zusatzoption buchbar: • Wartungsvertrag Für ein Angebot wenden Sie sich bitte an den Vertriebspartner Ihrer Region. X500 07/89 3D Drucker Anleitung...

  • Seite 8: Auspacken Und Aufstellen

    RepRap 2. Auspacken und Aufstellen Beim Auspacken Ihres x500 3D Druckers ist darauf zu achten, dass keine Bauteile des Gerätes mit scharfen oder spitzen Gegenständen beschädigt werden. Falls Sie beim Auspacken Beschädigungen an Ihrem 3D Drucker feststellen, setzen Sie sich bitte umgehend mit Ihrem Fachhändler in Verbindung.
  • Seite 9 Die Achsen Ihres 3D Druckers wurden für einen sicheren Versand mit Kabelbindern fixiert. Bitte entfernen Sie die gekennzeichneten Kabelbinder, Sie erkennen diese an den farbigen Fähnchen. Transportsicherung, Achsen Bitte entfernen Sie vor der Inbetriebnahme auch die Kle- bestreifen, die das Keramik Druckbett fixiert halten. Transportsicherung, Druckbett X500 09/89 3D Drucker Anleitung...

  • Seite 10: Aufstellungsort

    Schalten Sie das Gerät nicht ein, bevor ein Service Tech- niker die Wasserkühlung mit Kühlflüssigkeit befüllt hat. Auf der Rückseite des x500 finden Sie zusätzlich einen Netzwerksteckplatz. Sie können Ihren 3D Drucker in Ihr Firmennetzwerk einbinden, bitte konsultieren Sie hierfür Kapitel 6.
  • Seite 11 German RepRap x500 ausgeschaltet x500 Betriebsmodus x500 Wartungsmodus Betriebsmodus Um den 3D Drucker einzuschalten müssen Sie den Hauptschalter auf der Rückseite des Gerätes auf ON stellen und an der Frontseite den unteren Schlüssel auf die oben dargestellte Position drehen. Nach einer kurzen Initialisierungsphase erscheint der Startbildschirm auf dem Touch-Display.

  • Seite 12: Drucker Ein-/ Ausschalten

    Druckers eingeschaltet und die Tür des Druckers richtig verschlossen ist. Zudem muss der Schlüsselschalter an der Front des 3D Drucker eingeschaltet sein. Ist dies der Fall, wird nach dem Hochfahren des x500 der Startbildschirm auf dem Touch-Display angezeigt. Nachfolgend werden Ansichten des Touch Displays gezeigt, welche für einen Check-Up not- wendig sind.
  • Seite 13 Repetier-Server herunterfahren, Touch-Display Daraufhin erscheint eine Sicherheitswarnung, bestätigen Sie das Herunterfahren des Servers. Sicherheitsabfrage, Touch-Display Bitte trennen Sie erst nach dem Herunterfahren des Repetier-Servers die Stromverbindung des 3D Druckers. Sie erkennen dies an einem schwarzen Touch Display. X500 13/89 3D Drucker Anleitung...

  • Seite 14: Touch Display/ Vorbereitung

    Druckerstatus, Touch-Display Klicken Sie nun nacheinander auf Extruder 1, dann auf Extruder 2 und lassen die Düsen auf 190°C aufheizen. Anschließend klicken Sie auf Bett, sowie auf Chamber und geben eine Temperatur von 60°C ein. X500 14/89 3D Drucker Anleitung...

  • Seite 15: Verfahrbewegung Und Maschinen-Nullpunkt

    Haben Sie erfolgreich alle Achsen bewegen können, lassen Sie bitte mit folgendem Befehl den Maschinen- nullpunk anfahren, Home-Alle. Diese Position dient als Referenzpunkt von dem aus alle 3D Drucke starten. Den Befehl Home-Alle finden Sie in der rechten oberen Ecke des Touch-Displays. X500 15/89 3D Drucker Anleitung...

  • Seite 16: Z-Offset - Abstand Zwischen Düse Und Druckbett Einrichten

    Nutzen Sie die Rändelschraube an der Oberseite des Werkzeugkopfes um dessen Höhe anzupassen. Der Abstand zwischen Düse und Druckplatte sollte 0.05mm betragen. Bitte lesen Sie aufmerksam Kapitel 8. Werkzeugköpfe und Verbrauchsmaterial um sich mit den Extrudern vertraut zu machen. X500 16/89 3D Drucker Anleitung...

  • Seite 17: Extruder Und Filamentzufuhr

    RepRap 3.9 Extruder und Filamentzufuhr Der x500 wird standardmäßig mit zwei Extrudern ausgeliefert, dabei sitzt der linke/erste Extruder im Ver- gleich zum rechten/zweiten Extruder tiefer. Dies ist beabsichtigt, da wir allen Kunden raten, erste Erfah- rungen im 3D Druck mit nur einem Extruder zu machen.
  • Seite 18 Werkzeugkopf bzw. aus dem Materialfach (linke Seite des 3D Druckers) herausziehen. Auf der linken Seite befindet sich das Materialfach des x500. Dort ist ausreichend Platz für eine große und drei kleine Filamentspulen vorhanden. Zusätzlich befindet sich hier das Filament Tracking System (FTS).

  • Seite 19: D Druck Starten

    Gerät erstellt worden sind! 4.1 Stand-Alone 3D Druck Sie können einen 3D Druck direkt von Ihrem x500 aus starten, ohne eine Verbindung über das Netzwerk zum Gerät hergestellt zu haben. Kopieren Sie dafür eine G-Code Datei auf einen USB-Sick und stecken ihn, neben dem Touch Display, vorne in den USB-Slot ein.

  • Seite 20: Druck Starten Via Repetier Server

    3D Drucker im Netzwerk einzubinden und sich anschließend mit dem Gerät zu verbinden. Verbinden Sie sich mit Hilfe des Web-Browsers mit Ihrem x500 (siehe 7.1 Web Interface) und klicken Sie auf Gehe zum Drucker um einen G-Code hochzuladen. G-Code upload, Repetier-Server Im Gerätepanel klicken Sie zunächst auf G-Code hochladen (grün) und wählen die gewünschte Datei von...

  • Seite 21: Workflow Und Bedienung

    Individualisierte Prozesse und erweiterte Einstellungen geben Ihnen die volle Kontrolle über Ihren 3D Drucker. • Neben der Unterstützung des Multimaterialdrucks ist S3D in der Lage, mehrere Prozesse innerhalb einer Bauplattform anzulegen. Gerade diese Funktion unterscheidet Simplify3D von anderen Slicing- Programmen. X500 21/89 3D Drucker Anleitung...

  • Seite 22: Schnellstartanleitung

    Es wird empfohlen das Programm als Super-User auszuführen. Mit cd-Befehlen im openingTerminal wechseln Sie zu dem Verzeichnis, in das die Datei entpackt wurde und geben folgenden Code ein: sudo ./Simplify3D*installer.run Anschließend wird die Installation mit Eingabe des Administrator-Passwortes fortgesetzt. X500 22/89 3D Drucker Anleitung...
  • Seite 23 Um das heruntergeladene Profil zu importieren, gehen Sie wie folgt vor: • Im Menü File --> Import FFF-Profile anklicken und die heruntergeladene Datei auswählen • Das FFF Settings Fenster öffnen und prüfen, ob die Profile nun sichtbar sind. Profil auswählen, Simplify3D Profil importieren, Simplify3D X500 23/89 3D Drucker Anleitung...

  • Seite 24: Benutzeroberfläche

    Die Einstellungen in den Prozesseigenschaften stellen das Herzstück von S3D dar. 5. Toolbar / Werkzeugleiste • Die Werkzeugleiste gibt Ihnen einen Schnellzugriff auf häufig genutzte Funktionen. Die Werk- zeugleiste kann mittels Klicken und Ziehen an einen beliebigen Ort verschoben werden. Benutzeroberfläche, Simplify 3D X500 24/89 3D Drucker Anleitung...
  • Seite 25 Nützliche Mausgesten und Tastaturkürzel zum Bewegen, Skalieren und Drehen des Modells: • Modell Bewegen – Strg-Linksklick und Bewegen (cmd-Linksklick für Mac) • Modell Skalieren – Strg-Rechtsklick und hoch/runter Bewegen (cmd-Rechtsklick für Mac) • Modell Drehen – Alt-Linksklick und rechts/links Bewegen (Wahltaste-Linksklick für Mac) X500 25/89 3D Drucker Anleitung...

  • Seite 26: Erweiterte Modelleinstellungen

    3D Drucke ist der automatisch erstellte Prozess jedoch ein guter Ausgangspunkt. Um Anpassungen am Prozess vorzunehmen, müssen Sie doppelt auf den Prozess oder auf Edit Process Settings klicken. Anschließend wird das FFF (Fused Filament Fabrication) Einstellungsfenster geöffnet. Prozesse, Simplify3D X500 26/89 3D Drucker Anleitung...
  • Seite 27 Programm automatisch in den Vorschaumodus. Der animierte Vorschaumodus von Simplify3D™ erlaubt es Ihnen alle Facetten des Objektes vor dem 3D Druck genaustens zu betrachten. Der erstelle G-Code wird Linie für Linie visualisiert und bildet damit den gesamten Druckprozess ab. X500 27/89 3D Drucker Anleitung...
  • Seite 28 G-Code hochladen, mit Hilfe von Reptier-Server oder per USB-Stick • Anschließend muss der G-Code mit Hilfe des Repetier-Servers, oder USB-Stick auf Ihren 3D Drucker hochgeladen werden. Hinweis: Bitte lesen Sie Kapitel 4.2 , wie Daten hochgeladen und 3D-Drucke gestartet werden können. X500 28/89 3D Drucker Anleitung...

  • Seite 29: Netzwerk Und Drucker Einrichten

    6. Netzwerk und Drucker einrichten Um Ihren x500 in Ihr lokales Netzwerk einzubinden genügt es das Gerät mit einem Netzwerkkabel an den Router anzuschließen, vorausgesetzt Ihre Netzwerkeinstellungen sind DHCP basiert. Zudem besteht die Möglichkeit eine Verbindung mit Hilfe eines DHCP-fähigen Routers herzustellen, ohne dabei den 3D Drucker ins Netzwerk einzubinden.

  • Seite 30: Einbinden Ins Netzwerk (Dhcp-Basiert)

    Drucker zu schicken. Ein weiteres Feature ist der Upload von Firmwareupdates. 7.1 Weboberfläche Die Weboberfläche gibt Ihnen volle Kontrolle über Ihren x500, egal ob Sie von einem PC, Tablet oder einem Smartphone aus arbeiten. Um auf die Weboberfläche zugreifen zu können geben Sie folgende Adresse in Ihrem Browser ein: •...

  • Seite 31: Dashboard

    Die grüne Leiste am oberen Bildschirmrand zeigt an, wie viel freien Speicherplatz Sie noch auf Ihrem Repetier-Server haben. • Im Bereich Netzwerk wird Ihnen Ihre IP- wie auch MAC-Adresse angezeigt, zudem eine URL bzw. ein QR-Code mit dessen Hilfe Sie sich auch mit einem anderen Gerät verbinden können. X500 31/89 3D Drucker Anleitung...

  • Seite 32: Druckereinstellungen Überprüfen

    German RepRap 7.3 Druckereinstellungen Überprüfen Um sicher zu stellen, dass alles korrekt eingerichtet ist klicken Sie zunächst auf Ihren 3D Drucker und anschließend in der rechten Leiste auf Druckereinstellungen (Printer Settings). Druckereinstellungen, Repetier-Server X500 32/89 3D Drucker Anleitung...
  • Seite 33 Wert in das Feld Z-Home Postition. Druckereinstellungen x500, Allgemein Unter Verbindung wählen Sie bitte bei Gerät/Port im Dropdownmenü /dev/serial/by-id/usb-FTID aus (1). Überprüfen Sie ob die Baudrate auf 115200 eingestellt ist (2) und schalten das Kommunikationstimeout ein (3).
  • Seite 34 German RepRap Wichtig: Bitte überprüfen Sie, dass der Max.Temperatur Wert in Extruder 3 auf 80°C gesetzt ist. Druckereinstellungen x500, Extruder X500 34/89 3D Drucker Anleitung...
  • Seite 35 Druckereinstellungen -G-Code-, Schnellbefehle Im Tab G-Code finden Sie unter Schnellbefehle (Quick Commands), Befehle welche von German RepRap vordefiniert wurden. Diese werden genutzt um u.a. das Druckbett zu einzurichten. Direkt daneben finden Sie Ereignisabhängige Befehle, diese werden ausgeführt, wenn zum Beispiel ein Druck pausiert oder abgebrochen wird.

  • Seite 36: Gerätepanel

    Von hier aus können Sie Ihren 3D Drucker manuell steuern. Sie können zum Beispiel Achsen manuell ver- fahren oder das beheizte Druckbett regulieren. Die Steuerung ist in drei Kategorien gegliedert: • Allgemeiner Arbeitsbereich • Filamentwechsel • Extruder und Temperaturkurven • Makros (Zum Hinterlegen eigener Befehle) Kategorien, Repetier-Server X500 36/89 3D Drucker Anleitung...
  • Seite 37 Dies geschieht entweder über ein Klick auf den entsprechenden Pfeil, oder über die Schieberegler, die um das virtuelle Druckbett arrangiert sind. Ziehen Sie diese einfach an die gewünschte Position und der Drucker verfährt dort hin. X500 37/89 3D Drucker Anleitung...
  • Seite 38 Auf und Ab, wie im Bild darge- stellt, ist jedoch normal. Im Vergleich zu anderen Geräten von German RepRap, wird beim x500 zusätz- lich Chamber eingezeigt. Dies stellt den beheizten Bauraum des 3D Druckers dar. Extruder und Temperaturkurven, Repetier-Server...

  • Seite 39: Eeprom

    Veränderungen vor. Sie sollten hier generell nur Werte nach Rücksprache mit dem Support ändern. Falsch eingetragene Werte können dazu führen, dass das Gerät nicht mehr ordnungs- gemäß funktioniert, oder die Anlage beschädigt wird! X500 39/89 3D Drucker Anleitung...

  • Seite 40: Log-Daten

    Wird ein weiterer LOG-Auftrag gestartet, löscht Repetier-Server zunächst den ältesten Eintrag. Um einen 3D Druck aufzuzeichnen genügt es das untere Häkchen zu setzen. Es nicht möglich bereits laufende Druckaufträge aufzuzeichnen. Starten Sie falls nötig Ihren 3D Druck neu um ihn zu loggen. Log-Daten, Repetier-Server X500 40/89 3D Drucker Anleitung...

  • Seite 41: Firmware Update

    Stellen Sie sicher, dass bei Druckerboard Art das Arduino DUE Programming Port ausgewählt ist. • Geben Sie über Firmware Abbild hochladen den Ort der entpackten BIN-Datei an. • Der Upload und die Installation der Firmware erfolgen daraufhin. Firmware hochladen x500, Repetier-Server X500 41/89 3D Drucker Anleitung...

  • Seite 42: Weiterführende Anleitung

    3D Drucker zu bedienen. Weiterführende Anleitungen finden Sie hier: https://www.repetier-server.com/documentation/ Weiterführende Anleitung, Repetier-Server 7.10 API Key Bitte erstellen Sie eine Sicherheitskopie Ihres API-Schlüssels bevor Sie Repetier-Server updaten. Konsultieren Sie hierfür bitte Kapitel 12.2 Repetier-Server Updaten. API Key, Repetier-Server X500 42/89 3D Drucker Anleitung...

  • Seite 43: G-Code Management

    Nachdem Sie eine neue Gruppe erstellt haben, können Sie entscheiden in welche Gruppe ein G-Code hoch- geladen werden soll, egal ob über Repetier-Server oder das Touch-Display. Hinweis: Falls Sie keine neuen Gruppen erstellen, werden alle G-Code Dateien in der Grupe Default gespeichert. X500 43/89 3D Drucker Anleitung...

  • Seite 44: G-Code Download

    Im nächsten Fenster klicken Sie auf Download um die ausgewählte Datei herunter zu laden. G-Code Download, Repetier-Server Hinweis: Bei einem Update des Repetier-Servers werden alle hochgeladenen Druck- daten gelöscht. Bitte sichern Sie diese ggf. wie oben beschrieben. X500 44/89 3D Drucker Anleitung...

  • Seite 45: Werkzeugköpfe Und Verbrauchsmaterial

    Einstellstufen für alle GRR-Filamente. Dadurch können sowohl sehr spröde, wie auch sehr flexible Materialien ohne weitere Vorkenntnisse verarbeitet werden. Damit ist der x500 in der Lage auch zukünftige Materialentwick- lungen präzise zu verarbeiten. Der Kühlkreislauf ermöglicht zudem einen stabilen Druckprozess auch bei maximaler Bauraumtemperatur.
  • Seite 46 Cooling block: Water cooled heat-break. Prevents the heat to rise higher into the extruder Warning: Never open it! Heating block: Melting zone of the lament Brass nozzle: Determins the extruded plastic width DD4 Dual Extruder, Aufbau X500 46/89 3D Drucker Anleitung...

  • Seite 47: Inbetriebnahme Zweiter Extruder

    RepRap 8.3 Inbetriebnahme zweiter Extruder Hinweis: Der x500 wird mit zwei Extrudern ausgeliefert, der linke/erste Extruder sitzt im Ver- gleich zum rechten/zweiten Extruder tiefer. Dies ist beabsichtigt, da wir allen Kunden raten, ihre ersten 3D Druckerfahrungen mit zuerst nur einem Extruder zu machen.

  • Seite 48: Filament Tracking System (Fts)

    Drucker anschließend und wartet auf einer Parkposition auf eine Interaktion durch den Benutzer. Achtung: Öffnen Sie nicht die Tür des 3D Druckers während ein Druckauftrag läuft, auch nicht wenn der Druckkopf auf der Parkposition steht. Der Druckjob geht sonst unwiderruflich verloren! X500 48/89 3D Drucker Anleitung...
  • Seite 49 German RepRap Die Filament Tracking Sensoren befinden sich im Materialfach auf der linken Seite des x500. Beide Einheiten sind jeweils einem Extruder zugeordnet. Führen Sie das Filament zunächst durch die jeweilige Einheit bevor Sie das Filament zum Extruder fördern. Hinweis: Es ist normal, dass die LED in der Tracking-Einheit blinkt bzw.
  • Seite 50 Dinge: • Wird auf dem Display eine Temperatur angezeigt? Ist dies nicht der Fall, wenden Sie sich bitte an den Support von German RepRap bzw. Ihren Reseller: https://www.germanreprap.com/myfactory/web/cms/stadcont/Support.aspx • Ist die korrekte materialspezifische Temperatur eingestellt worden? Hier erhalten Sie eine Übersicht, über die von uns angebotenen Materialien:...

  • Seite 51: Demontage Objektlüfter

    8.5 Demontage Objektlüfter Der x500 besitzt einen Objekt Lüfter, dieser kann das bereits gedruckte Objekt aktiv abkühlen. Damit können, je nach verwendetem Filament und Bauteilgeometrie, verbesserte Druckergebnisse erzielt werden. Sollten Sie Bauraumtemperaturen von 60°C oder höher benutzen, entfernen Sie bitte den Objektlüfter.

  • Seite 52: Wasserkühlung

    Alle 24 Monate, Leitungen tauschen Kühlsystem, x500 Das Kühlsystem befindet sich auf der rechten Seite des x500 und startet automatisch sobald das Gerät eingeschaltet wird. Sollten Sie Filamente verarbeiten ohne den Bauraum zu heizen, kann es notwendig sein die Extruder Temperatur um 10°C zu erhöhen.

  • Seite 53: Z-Home Position

    Von hier aus wird ein Wert gemessen der Z-MAX length heißt. Dieser Wert definiert wie hoch das Druckbett fahren darf, um direkt unter der Düse zu stehen. Ihr x500 ist bereits kalibriert und es ist generell nicht not- wendig diesen Wert zu verändern.

  • Seite 54: X500 Display

    German RepRap 9. x500 Display Das 7 Zoll Touch-Display ermöglicht Ihnen die intuitive Bedienung Ihres 3D Druckers. Von hier aus starten und kontrollieren Sie Ihre Druckaufträge und können zudem das Gerät manuell steuern. 9.1 Touch-Display Übersicht Start Bildschirm, Touch-Display Start / Home-Bildschirm Vom Startbildschirm aus haben Sie direkten Zugriff auf alle Funktionen Ihres 3D Druckers.
  • Seite 55 Auf der rechten Seite finden Sie zuätzlich Befehle wie Home Alle, Abstand und Motoren aus. Move Head, Touch-Display Move Head - Schrittweite : Wählen Sie Abstand auf der rechten Seite um ein weiteres Fenster aufzurufen. Hier können Sie nun die Schrittweite einer Bewegung festzulegen. Move Head- Wähle Schrittweite, Touch-Display X500 55/89 3D Drucker Anleitung...
  • Seite 56 Nutzen Sie den untersten Punkt Filament entfernen um bereits vorhandenes Filament aus dem Extruder schieben zu lassen, bzw. Filament einlegen um Filament extrudieren zu lassen. Drucker, Touch-Display Drucker Zeigt den aktiven 3D Drucker an. In diesen Fenster sollten keine Veränderungen vorgenommen werden. X500 56/89 3D Drucker Anleitung...
  • Seite 57 Anlage erhöhen bzw. verringern. Fluss beeinflusst nur die Menge an gefördertem Material, ohne dabei die Geschwindigkeit der Achsen zu verändern. Licht An/Aus wird momentan nicht unterstützt. * Je nach 3D Drucker und dessen Ausstattung können die Abbildungen leicht abweichen. X500 57/89 3D Drucker Anleitung...
  • Seite 58 Es ist nicht möglich über das Touch-Display eine neue Gruppe zu erstellen bzw. Bestehende zu bearbeiten. Bitte konsultieren Sie hierzu das Kapitel 7.Repetier-Server. Hier wird beschrieben wie Sie neue Gruppen erstellen, bearbeiten oder löschen können. Nachdem die Datei erfolgreich importiert wurde, wird diese im Menu G-Code aufgelistet. X500 58/89 3D Drucker Anleitung...
  • Seite 59 Der Befehl G1 X100 bewegt den Werkzeugschlitten auf die Position X = 100mm (Siehe Abbildung). Es besteht nicht die Möglichkeit Leerzeichen einzufügen. Diese werden automatisch erkannt und eingefügt. Möchten Sie z.B. G1 X100 eingeben, tippen Sie lediglich G1X100. X500 59/89 3D Drucker Anleitung...
  • Seite 60 RepRap Sende Skript gibt Ihnen die Möglichkeit aus einer Liste von vordefinierten Skripts auszuwählen. Die hier dar- gestellten Befehle sind für den x500 definiert worden, für andere Modelle kann diese Grafik abweichen. Konsole - Sende Skript, Touch-Display ACHTUNG: Lift Z 0.2mm ignoriert die maximale verfahrbare Länge der Z-Achse und ermöglicht damit eine Kollision mit dem Hotend, seien Sie daher bei der Ausführung dieses Befehls vorsichtig!
  • Seite 61 ACHTUNG: Eine schnell ausgeführte Extrusionsbewegung mit großer Schrittweite (z.B. 50mm) kann dazu führen, dass die Düse verstopft bzw. das Material am Förderrad ausreisst. Nutzen Sie eher kleiner Schritt- weiten um Material manuell zu fördern, führen Sie diese Bewegungen zudem langsam aus (linke Pfeile). X500 61/89 3D Drucker Anleitung...
  • Seite 62 Temperaturen zeigt den Temperaturverlauf des gewählten Heizelementes an. Wählen Sie das gewünschte Heizelement mit Hilfe der oberen Leiste aus. ACHTUNG: Die Option Extruder 3 wird nur beim x500 angezeigt und stellt den beheizten Bauraum dar. Temperaturen - Wähle Graphen, Touch-Display...
  • Seite 63 Nachrichten zeigt Benachrichtigungen für spezielle Vorkommnisse wie an, z.B.: Der 3D Druck wurde fertig- gestellt. Um Nachrichten zu löschen klicken Sie auf den roten Knopf. Bei einem pausierten 3D Druck wird der Auftrag nach dem Löschen der Nachricht fortgesetzt. Nachrichten, Touch-Display X500 63/89 3D Drucker Anleitung...
  • Seite 64 Webcam: Diese Funktion wird in nachfolgenden Veröffentlichungen eingepflegt. Webcam, Touch-Display Bildschirmschoner: Definieren Sie hier eine Zeitspanne, nach der das Gerät den Bildschirmschoner akti- viert. Dies verhindert, dass die Maschine ungewollt Befehle über das Display empfängt. Bildschirmschoner, Touch-Display X500 64/89 3D Drucker Anleitung...

  • Seite 65: Schnellbefehle

    Schnellbefehle festlegen. Über das Touch-Display haben Sie Zugriff auf die Schnellbefehle. Wählen Sie den Befehl aus den Sie starten möchten, der Drucker beginnt direkt mit dessen Ausführung ohne eine weitere Rückmeldung zu geben. Schnellbefehle, Touch-Display X500 65/89 3D Drucker Anleitung...

  • Seite 66: Schnellbefehle - Übersicht

    Nach Abschluss der Kalibrierung fährt der Drucker in X und Y auf die Home-Position. Wichtig: Vor dem Start der Routine muss das entsprechende Hotend auf Raumtemperatur sein, da sonst falsche Werte errechnet und gespeichert werden. X500 66/89 3D Drucker Anleitung...
  • Seite 67 Ausgabe in der Konsole hervorrufen, liegt ein Defekt in der Filamentsensorik vor. Bitte kontaktieren Sie den Support. Test Filament Tracking (ABS) Gleicher Ablauf wie bei PLA, die Temperatur der Hotends beträgt hier 250°C. Wichtig: Führen Sie vor dem Start der Routine in beide Extruder ABS-Filament ein. X500 67/89 3D Drucker Anleitung...
  • Seite 68 Sie die Höhe des Druckbettes durch die Stellschrauben an. Die Ausgabe des Lasersensors sollte an allen Positionen gleich (±0,05) sein. Wichtig: Deaktivieren Sie vor dem manuellen Leveling alle Softwarekorrekturen. ->Disable all corrections X500 68/89 3D Drucker Anleitung...

  • Seite 69: X500 Auto Bed Levelling

    RepRap 11. x500 Auto Bed Levelling Der x500 besitzt die Funktion des Auto Bed Levellings sowie die der Distortion Correction. Diese Features sind bereits bei der Auslieferung des Geräts einsatzbereit bzw. werden bei der Inbetriebnahme kalibriert. Das folgende Kapitel erläutert wie diese Funktionen bei Bedarf erneut eingerichtet werden können, zum Beispiel nach einem Austausch der Keramikplatte.
  • Seite 70 Befehl Home All senden. Unten: Den Befehl Home All finden Sie im Repetier-Server unter Kontrolle. Klicken Sie auf den markierten Knopf und der 3D Drucker wird seinen Maschinennullpunkt anfahren. Z Move, Touch-Display Manuelle Kontrolle, Repetier-Server X500 70/89 3D Drucker Anleitung...
  • Seite 71 G-Codes können direkt über den Repetier-Server an den 3D Drucker gesendet werden. Navigieren Sie zum Bereich Konsole und tippen die gewünschten Befehle ein. Mit Sende schicken Sie die Befehle an Konsole - Sende G-Code, Touch-Display das Gerät. Konsole, Repetier-Server X500 71/89 3D Drucker Anleitung...
  • Seite 72 Dazu trennen Sie den Steckverbinder, dargestellt auf der nächsten Seite, und stecken Sie ihn wieder zusammen. Bitte nutzen Sie nicht den Teach-Knopf auf dem Sensor selbst, da dieser beim Drücken den Messwert verfälscht. X500 72/89 3D Drucker Anleitung...
  • Seite 73 Warten Sie bis das Autobed Level abgeschlossen und fahren mit Schritt 8 fort. Schritt 8 Navigieren Sie zu Konsole/Sende Skript und wählen Distortion Correction aus, anschließend wird das Druckbett eingemessen. Dieser Vorgang dauert ca. 20-30 Minuten. Nachdem alle Schritte erfolgreich durchlaufen wurden, ist das Druckbett des x500 kalibriert und einsatzbereit. X500 73/89...

  • Seite 74: Tipps & Tricks

    Bitte verbinden Sie sich zunächst mit Ihrem 3D Drucker und klicken Sie anschließend auf das Haus- Symbol in der oberen rechten Ecke. Daraufhin erscheint das Dashboard des Repetier-Servers. Netzwerkeinstellungen, x500 Im unteren Bereich Netzwerk/Network wird Ihnen die MAC-Adresse angezeigt. 12.2 Repetier-Server Updaten ACHTUNG: Führen Sie niemals ein Repetier-Server Update ohne Rücksprache mit dem Support durch.

  • Seite 75: Druckerkonfigurationen Importieren

    Anschließend klicken Sie auf Upload Printer Configuration/ Drucker Konfiguration hochladen und geben den Namen Ihres 3D Druckers ein. Wählen Sie dann die heruntergeladene und entpackte Konfigurations- datei aus. Daraufhin wird Ihr 3D Drucker neu eingerichtet. Drucker entfernen, Repetier-Server X500 75/89 3D Drucker Anleitung...

  • Seite 76: Pva-Lösung Zur Verbesserten Objekthaftung

    Lagern Sie die angefertigte PVA-Lösung in einem geschlossenen Behälter um es für spätere 3D Drucke verwenden zu können. Der Pinsel sollte nach Benutzung in Wasser gelegt werden, damit er direkt für ein weiteres Auftragen verwendet werden kann. X500 76/89 3D Drucker Anleitung...

  • Seite 77: Direkte Verbindung

    German RepRap 13. Direkte Verbindung Ist es nicht möglich den x500 ins Firmennetzwerk einzubinden, Sie möchten aber dennoch den vollen Funk- tionsumfang des Repetier-Servers nutzen, besteht die Möglichkeit den Drucker per Netzwerkkabel direkt mit einem Computer zu verbinden. Hinweis: Um eine direkte Verbindung herzustellen, muss eine Seitenwand des x500 abge- nommen werden.
  • Seite 78 Geben Sie nun folgende IP Adresse ein, damit Sie sich mit Ihrem 3D Drucker verbinden können: 192.168.1.2 Info: Sie vergeben Ihrem PC damit eine feste IP Adresse, die sich im selben Namens- raum wie Ihr 3D Drucker, befindet. Feste IP-Adresse eintragen X500 78/89 3D Drucker Anleitung...

  • Seite 79: Setup Routine

    Um Ihren 3D Drucker erneut zu konfigurieren, muss die Setup Routine ausgeführt werden. Dazu ist eine Ver- bindung über das Netzwerk bzw. Netzwerkkabel zu Ihrem 3D Drucker notwendig. Geben Sie die IP-Adresse/setup.php Ihres x500 im Browser ein um sich mit Ihrem Drucker zu verbinden. Dar- aufhin erscheint der erste Schritt der Setup Routine : Zum Beispiel: •...
  • Seite 80 German RepRap Schritt 2: Hier werden Ihnen Informationen zur Software der 3D-Printbox angezeigt. Setup Routine, Schritt 2 X500 80/89 3D Drucker Anleitung...
  • Seite 81 Setup Routine, Schritt 3 Schritt 4: Bitte schließen Sie die Installation mit einem Klick auf Neustarten ab. Setup Routine, Schritt 4 Nach dem Neustart ist Ihr 3D Drucker neu konfiguriert und einsatzbereit. X500 81/89 3D Drucker Anleitung...
  • Seite 82 German RepRap X500 82/89 3D Drucker Anleitung...
  • Seite 83 German RepRap X500 83/89 3D Drucker Anleitung...

  • Seite 84: Wichtige Hinweise

    Umgang mit Chemikalien können Sach- und Personenschaden verursacht werden, für die allein der Betreiber haftet. Bitte beachten Sie Ihre Verantwortung für Ihre Mitmenschen! Heben Sie die Anleitung für später auftretende Fragen auf und geben Sie diese bei einem Besitzerwechsel an den neuen Besitzer weiter. X500 84/89 3D Drucker Anleitung...

  • Seite 85: Sicherheitshinweise Netzkabel

    Schalten Sie das Gerät bei längerer Abwesenheit und bei Gewitter grundsätzlich mit dem Netzschalter aus und trennen Sie es im Anschluss durch Ziehen des Netzsteckers vom Stromnetz. Dies gilt auch für dieje- nigen Geräte, die mit dem Gerät verbunden sind. USB- Trennung ist ebenfalls zu empfehlen. X500 85/89 3D Drucker Anleitung...

  • Seite 86: Aufstellungsort

    RepRap GmbH zum Download über ihre Internetseite (http://www.germanreprap.com) zur Verfügung gestellt wird. Die Firma German RepRap GmbH übernimmt keine Haftung für den Verlust von Daten von internen oder externen Speichermedien. Die auf dem Gerät/Produkt ab Werk installierte Software ist funktionstüchtig und hat die bei dieser Art übliche Qualität.

  • Seite 87: Auszug Aus Der Risikobewertung

    Betrieb nur mit geschultem Personal. Bestimmung der Brandschutzmaßnahmen, die nicht in die Maschine integriert sind und die vom Anwender unternommen werden müssen (Bereitstellung von Feuerlö- scher, Feuerlöschdecken, Rauchverbot). Risikoeinschätzung nach EN ISO 19353 Verbrennungsgefahr (6.3.11) Warnung : X500 87/89 3D Drucker Anleitung...

  • Seite 88: Mechanische Gefahren Durch Die Schritt-Motoren (6.3.12)

    The wear and tear on the gas chamber can lead to uncontrolled movement. Daily visual and functionality tests are prerequisites for a safe operation. Transport 7.1 Der Transport erfolgt durch die Firma German RepRap GmbH. Die Maschine wird mit den angebauten Rollen geschoben. Verpackte Lieferung: Maschinengewicht: 400 Kg Lokale Anforderungen für die Anlieferung, Gabelstapler, Hubwagen nur wenn nicht auf den angebauten...

  • Seite 89: Aufstellen

    Die Maschine wird vom Kunden selbständig nach den Vorgaben in der Betriebsanleitung demontiert und außer Betrieb genommen. Entsorgung (7.6) Entsorgung der Abfallstoffe die beim Betrieb entstehen Wertstoffen und Gefahrstoffen getrennt gemäß den vor Ort geltenden nationalen Vorschriften. X500 89/89 3D Drucker Anleitung...
