INSTALLATION & EINRICHTUNG
Abluftschlauch
An der Geräterückseite befindet sich ein Adapter für den
Anschluss eines Abluftschlauchs. An das System kann ein
Schlauch mit einem Durchmesser von 38 oder 75 mm
angeschlossen werden.
Optionen

Abluftschlauch Set 1 (38 mm Durchmesser): 38 mm
Schlauch (5 m), Schlauchbänder, Manschetten
(Abbildung 2-Y)

Abluftschlauch Set 2 (75 mm Durchmesser): 75 mm
Schlauch (5 m), Schlauchbänder, Manschetten
(Abbildung 2-Z)
Abluftschlauch Set 1
Abluftschlauch Set 2
2.8

Installation der Aktivkohlefilter

1. Drücken Sie gegen die Vorderseite der Tür zur Kontrolle
der Abdämpfe, um deren Verriegelung zu öffnen. Ziehen
Sie anschließend diese Tür heraus (Abbildung 2-AA).
2. Legen Sie zwei neue Aktivkohlefilterpatronen in den dafür
vorgesehenen Aufbewahrungsbereich ein. Wenn dort
bereits Aktivkohlefilterpatronen eingesetzt sind, entnehmen
Sie bitte beide Patronen und legen zwei neue, unbenutzte
Patronen ein.
3. Schieben Sie die Tür der Einheit zur Kontrolle der
Abdämpfe soweit in das System zurück, bis die
Verriegelung einrastet.

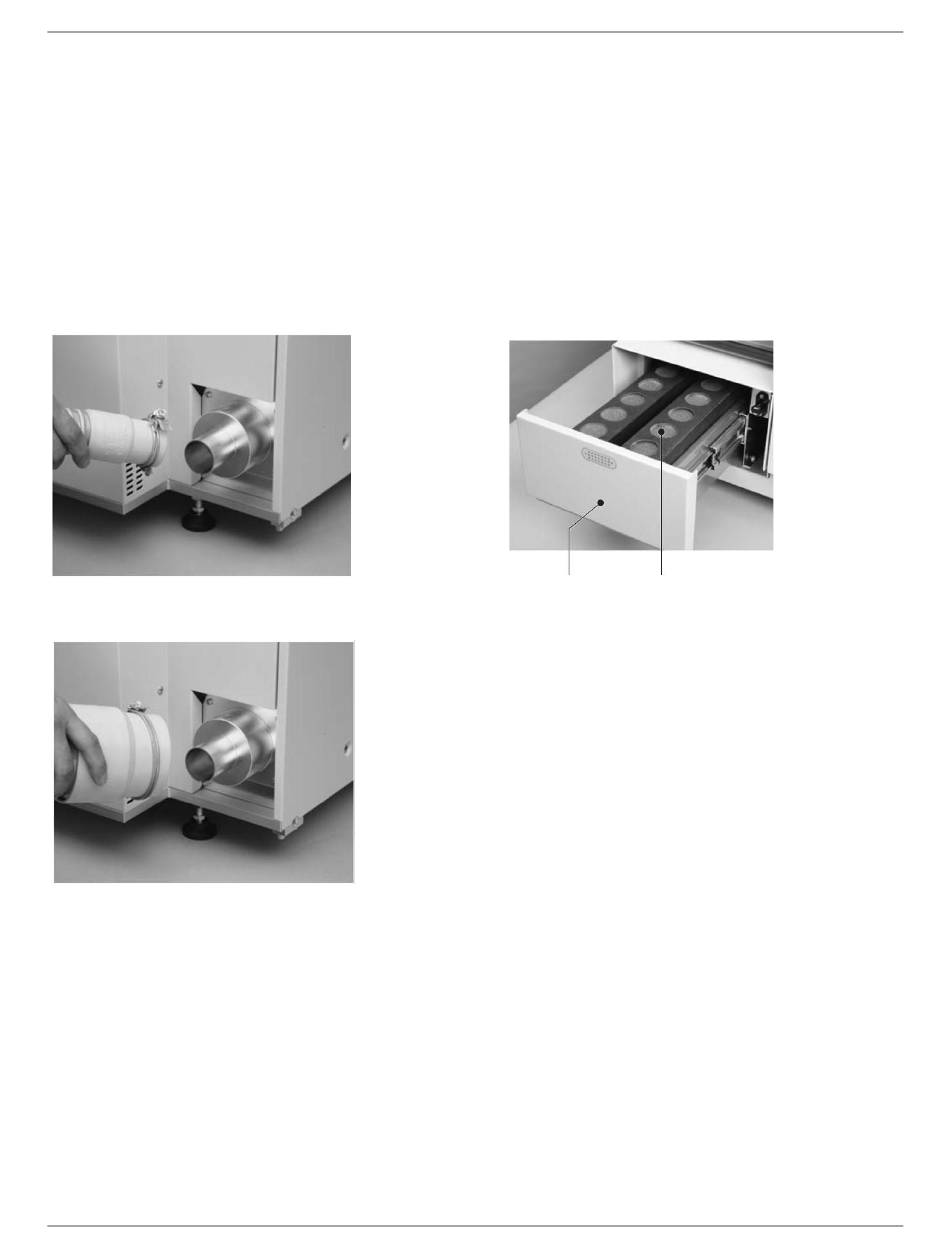

Abbildung 2-Y
Abluftteil
Abbildung 2-Z
Aktivkohlepatrone und
Aufbewahrungsbereich
Revidierte Fassung vom 02.02.2009
Abbildung 2-
AA
