Sakura Tissue-Tek Glas g2 Benutzerhandbuch Seite 18

INSTALLATION & EINRICHTUNG
5. Stellen Sie die Anti-Trocknungsflasche
Abfallbehälter in das Dosiertablett (Abbildung 2-P).
Drücken Sie zuerst die Dosierdüse zurück und stellen Sie
dann die Flasche hinein (Abbildungen 2-Q, 2-R & 2-S).
Dosiertablett
Abfallbehälter
Anti-Trocknungsflasche

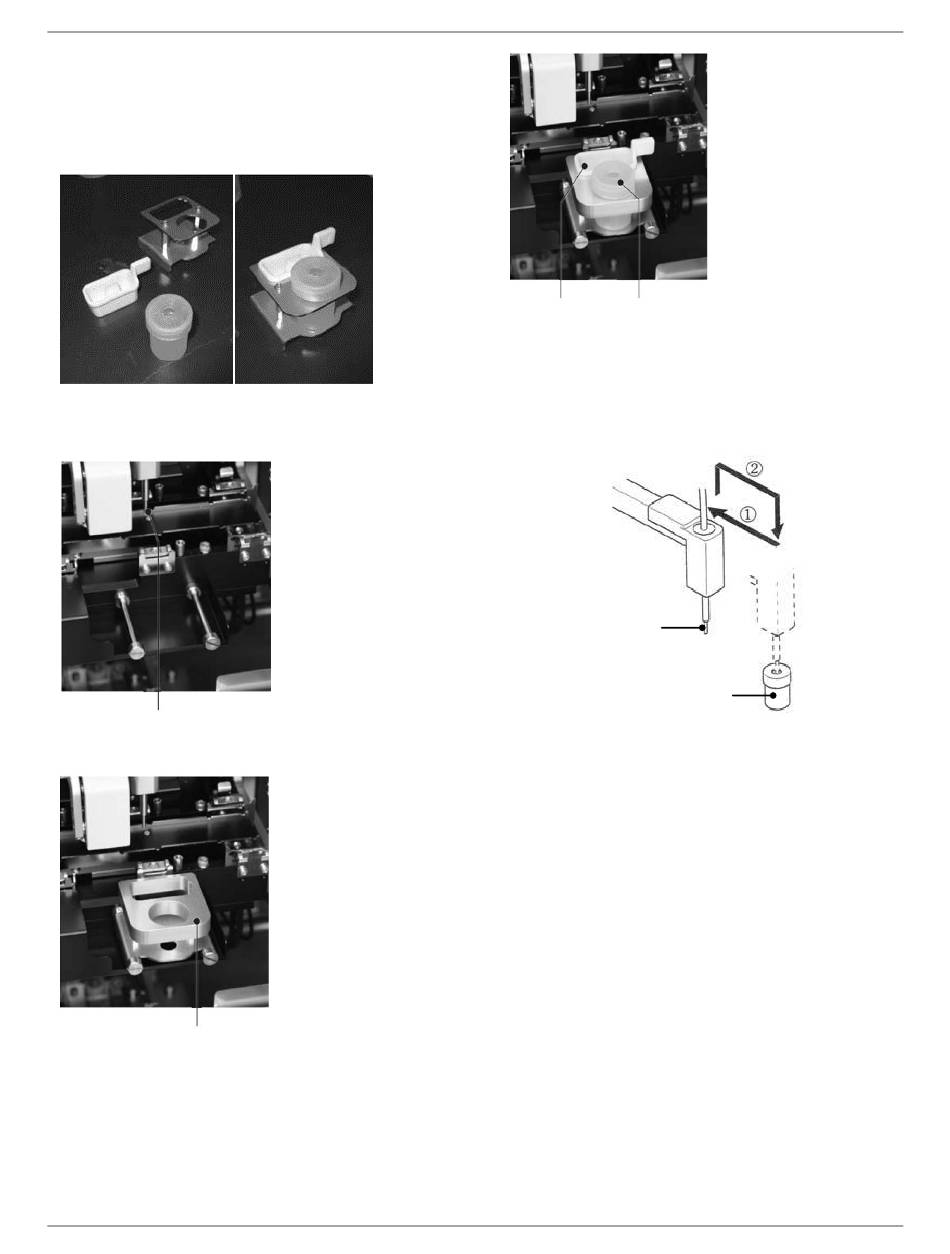

Abbildung 2-P
Dosierdüse
Dosiertablett
2.6
und den
Abbildung 2-Q
Abbildung 2-R
Abfallbehälter Anti-Trocknungs
flasche
6. Nach dem Hineinstellen der Anti-Trocknungsflasche und
des Abfallbehälters heben Sie die Dosierdüse an und
führen diese soweit zurück, dass ihre Spitze in die Öffnung
der Anti-Trocknungsflasche hineinreicht (Abbildung 2-T).
Dosierdüse
Anti-Trocknungsflasche
Revidierte Fassung vom 02.02.2009
Abbildung 2-S
Abbildung 2-T
