Einbau einer HELIX Extension Card

Der HELIX DSP MINI kann durch die Montage einer
HELIX Extension Card (HEC) um weitere Schnitt-
stellen wie beispielsweise einem Bluetooth
Streaming Modul, einer High Resolution Audio USB
Soundkarte etc. erweitert werden.
Zur Montage einer HEC muss das Seitenblech des
DSP MINI demontiert und gegen das der HEC bei-
liegende Seitenblech ausgetauscht werden.
Achtung: Installieren Sie ausschließlich für
den DSP MINI vorgesehene HEC Module an der
dafür vorgesehenen Position. Die Benutzung
eines nicht für das Gerät spezifizierten HEC Mo-
duls oder eine Installation an einer nicht dafür
vorgesehenen Position im Gerät kann zu Schä-
den am HEC Modul, dem Signalprozessor, des
Radios oder anderen angeschlossenen Geräten
führen.
Im folgenden Abschnitt nun die wichtigsten Schritte
zum Einbau und der ersten Inbetriebnahme eines
HEC Moduls:
1. Ziehen Sie zunächst alle Steckverbindungen
vom Gerät ab.
2. Lösen Sie die fünf Schrauben (eine Inbus- und
vier Kreuzschlitzschrauben) des Seitenblechs
der Geräteseite mit dem USB Eingang und ent-
fernen dieses.
3. Ziehen Sie nun das Bodenblech zur Seite he-
raus.
4. Bereiten Sie das Modul für den Einbau in das
Gerät vor. Informationen dazu entnehmen Sie
bitte der Bedienungsanleitung des jeweiligen
HEC Moduls.

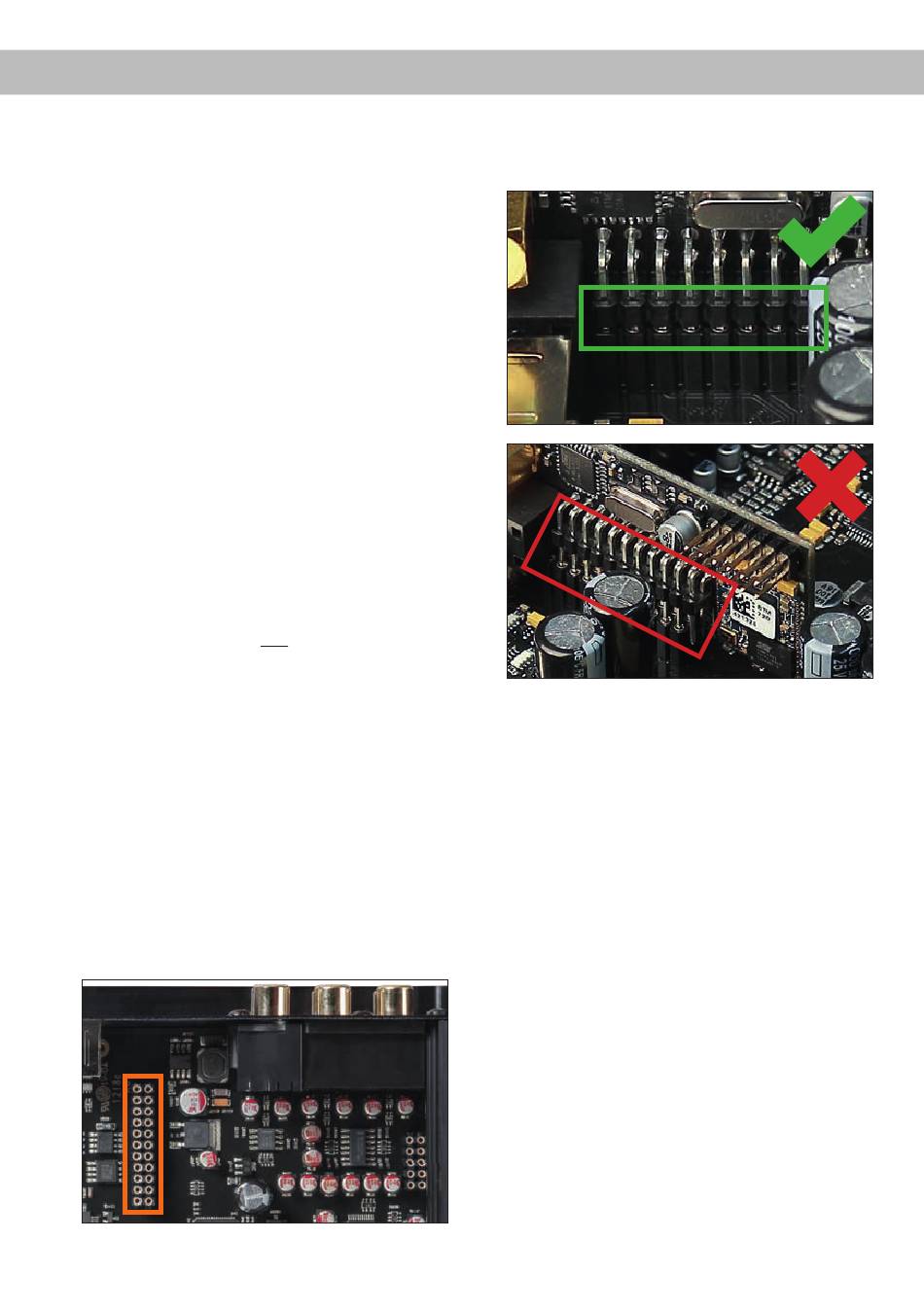

5. Stecken Sie das HEC Modul in den im Gerät
vorgesehenen Sockel (siehe Markierung im
nachfolgenden Bild).
6. Achten Sie auf den richtigen Sitz des HEC Mo-
duls und darauf, dass alle Kontaktstifte vollstän-
Audio dig im Sockel stecken.
®
7. Schieben Sie das Bodenblech wieder seitlich in
das Gehäuse des Signalprozessors. Anschlie-
ßend befestigen Sie das neue, dem HEC Modul
beiliegende Seitenblech mit der Inbus- und den
Kreuzschlitzschrauben.
8. Verschrauben Sie das HEC Modul mit dem
Seitenblech. Genaue Informationen zur Befes-
tigung entnehmen Sie bitte der Bedienungsan-
leitung des jeweiligen Moduls.
9. Schließen Sie alle Steckverbindungen wieder
an das Gerät an.
10. Schalten Sie den Signalprozessor ein. Das in-
stallierte HEC Modul wird nun automatisch vom
Gerät erkannt und die Status LED des HEC Mo-
duls leuchtet grün.
11. Das Modul kann nun in der DSP PC-Tool Soft-
ware konfiguriert werden.
