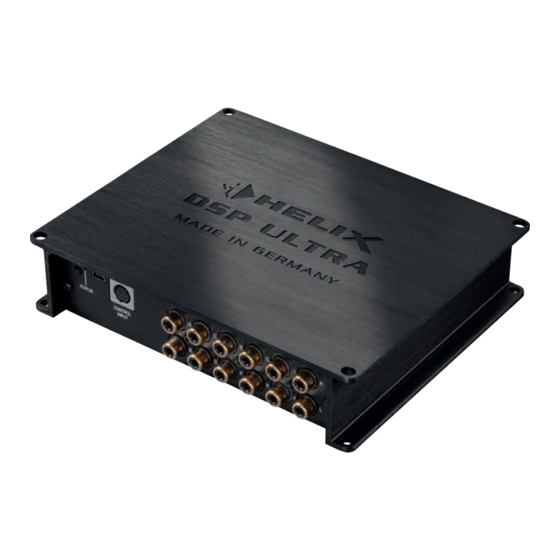

Digitaler high-res 12-kanal signalprozessor mit 96 khz / 32 bit signalweg
Verwandte Anleitungen für HELIX DSP ULTRA
Inhaltszusammenfassung für HELIX DSP ULTRA

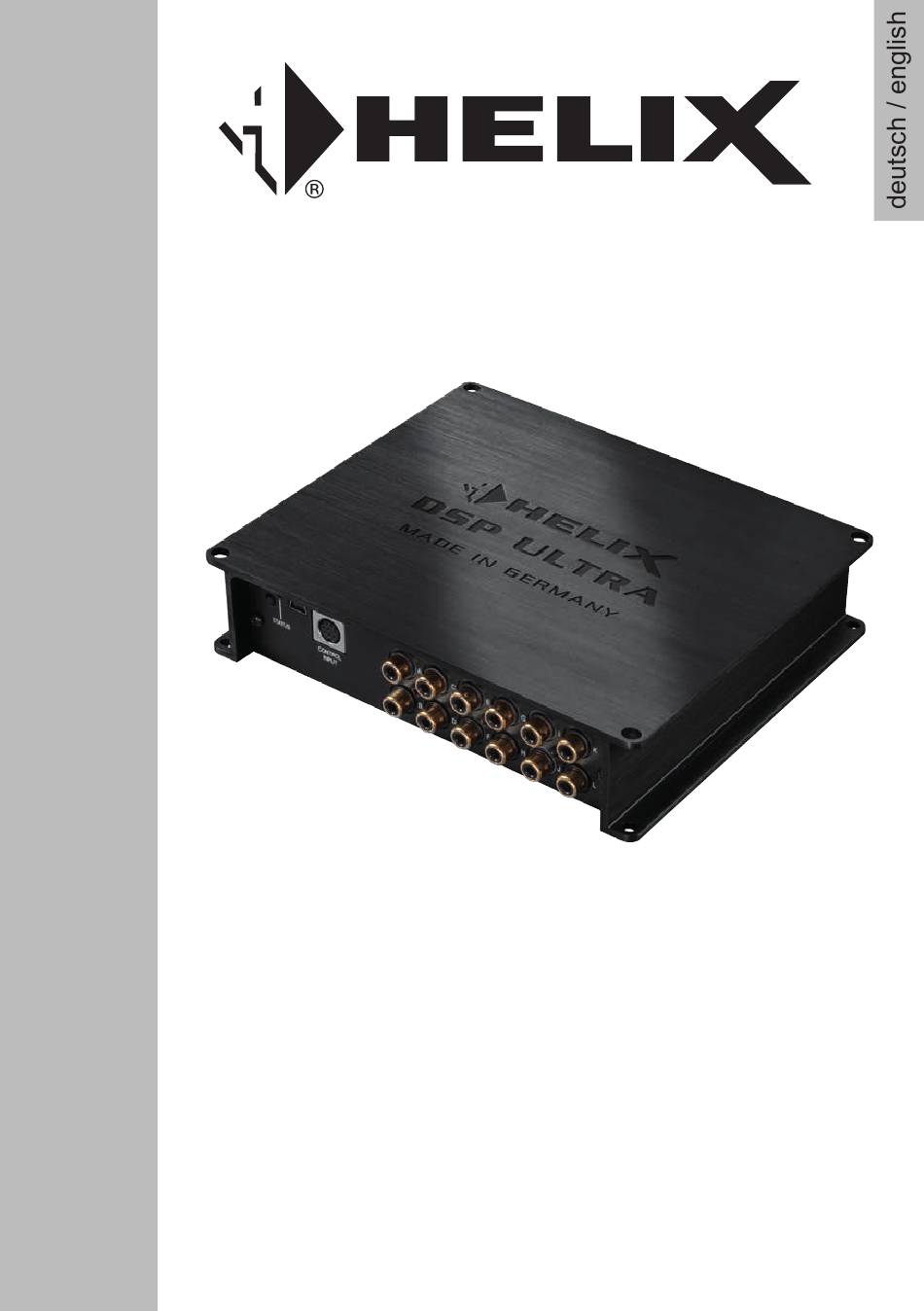

- Seite 1 DSP ULTRA Digitaler High-Res 12-Kanal Signalprozessor mit 96 kHz / 32 Bit Signalweg Digital High-Res 12-channel signal processor with 96 kHz / 32 Bit signal path...
-
Seite 2: Allgemeine Hinweise
Verarbeitung und eine tigen HELIX-Signalprozessors. überzeugende Anwendung ausgereifter Technolo- gien aus. Audiotec Fischer setzt mit dem HELIX DSP ULTRA neue Maßstäbe im Bereich der Signalprozessor- Viel Freude an diesem Produkt wünscht Ihnen das technik. Dabei profitieren Sie als Kunde direkt von Team von unserer nahezu 30-jährigen Erfahrung in der For-... -
Seite 3: Anschluss- Und Bedienelemente
Multifunktionsanschluss – dient oder zum Resetten des Gerätes. Anschluss einer Fernbedienung weiterem HELIX Zubehör. Status LED Die Status LED zeigt den Betriebszustand Line Output des Signalprozessors und dessen Speichers Vorverstärkerausgänge zum Anschluss des / der Verstärker/s. Zur Einschaltung eines angeschlossenen Verstärkers muss der USB Eingang Remote-Ausgang verwendet werden. - Seite 4 Eingängen kann aber tung über den Hochpegel-Lautsprechereingang des nur durch eine optionale Fernbedienung DIRECTOR DSP ULTRA aktiviert (Auto Remote = On). oder die WIFI CONTROL erfolgen. Hinweis: Wird die automatische Einschaltung des Signalprozessors deaktiviert, muss der Remote-Ein- 3 Optical Input gang belegt werden.
-
Seite 5: Status Led
HELIX Diese können im DSP PC-Tool festgelegt werden. DSP ULTRA über das beiliegende Kabel mit dem Wird der Taster länger als fünf Sekunden gedrückt, Computer verbunden und kann anschließend über so wird das Gerät resettet und der gesamte interne... -
Seite 6: Control Input
DSP PC-Tool Software oder an der Fernbedie- DSP PC-Tool Software den Eingängen beliebig zu- nung selbst konfiguriert werden. geordnet werden. Einbau und Installation Der HELIX DSP ULTRA wird wie nachfolgend 2. Anschluss der Highlevel-Lautsprecherein- beschrieben an das Autoradio angeschlossen. gänge Hochpegel-Lautsprechereingänge kön-... - Seite 7 Hinweis: Die Einstellung der Drehregler beein- Das bedeutet, dass an den Signalausgängen flusst sowohl die jeweiligen Vorverstärkerein- des HELIX DSP ULTRA der volle Pegel an- gänge als auch die Highlevel-Eingänge! liegt und die angeschlossenen Verstärker voll Um die Eingangsempfindlichkeit mit Hilfe der ausgesteuert werden.
- Seite 8 Pluspol der Batterie oder an einen Stromver- teiler angeschlossen, der mit dem Pluspol der Batterie verbunden ist. Die Stromaufnahme des HELIX DSP ULTRA ist mit ca. 650 mA zwar sehr gering, trotzdem sollten Kabel mit mind. 1 mm² Querschnitt für die Spannungsversor- gung verwendet werden.
- Seite 9 Hinweis: Werkseitig ist die automatische Ein- put angeschlossenen Verstärker mit einem Re- schaltung über den Hochpegel-Lautsprecher- mote-Signal zu versorgen. Bitte verwenden Sie eingang des DSP ULTRA aktiviert. ausschließlich dieses Signal zur Einschaltung externer Verstärker, um Ein- und Ausschaltge- räusche zu vermeiden.
-
Seite 10: Anschluss An Den Computer
USB-Kabel an den Compu- acht DSP Kanäle separat eingestellt werden. ter an. Wenn Sie längere Distanzen zu über- Bevor Sie den HELIX DSP ULTRA das erste Mal an brücken haben, verwenden Sie bitte eine aktive USB-Verlängerung mit integriertem Repeater einen Computer anschließen, gehen Sie auf unsere... - Seite 11 Virtual Channel Processing (VCP) Das Bedienkonzept des VCP Im Gegensatz zu bisherigen Methoden ist das Virtual Channel Processing (VCP) ein mehrstufiges Signalverarbeitungs-Konzept, welches die perfekte Konfiguration komplexer Soundsysteme ermöglicht und somit ganz neue Möglichkeiten des Klangtunings eröffnet. Die Funktion erweitert den bisherigen Umfang des Gerätes um eine neue Ebene an prozessierten Kanälen, welche sich zwischen den Ein- und Ausgängen befindet.
- Seite 12 Virtual Channel Processing (VCP) – Kanalübergreifender Gruppen-Equalizer Beispielanwendung: Aktives Mehrwege- System Wird ein Eingangssignal (bspw. Vorne links) erst auf einen virtuellen Kanal geroutet (Front Left) und dieses Signal anschließend auf ein aktives Mehrwege-System geroutet (bspw. Vorne links – Hochtöner, Mitteltöner und Tieftöner) so ist es möglich mit Hilfe des Equalizers des virtuellen Kanals alle nachgeschalteten einzelnen Kanäle gleichzeitig in ihrer Tonalität zu beeinflussen.
- Seite 13 Konfiguration des Virtual Channel Processing (VCP) Um das VCP zu konfigurieren, muss zuerst das „Virtual Channel Processing“ im DCM-Menü der DSP PC- Tool Software eingeschaltet werden. Gehen Sie dazu in den „Virtual Channel Processing“-Tab und klicken auf die rechte Box mit der VCP-Grafik. Anschließend erfolgt die Konfiguration in drei Schritten – hier am Beispiel einer 3-Wege Konfiguration mit einem 2-Wege Eingangssignal erläutert.
- Seite 14 Konfiguration des Virtual Channel Processing (VCP) Workflow-Schritt 2 – Ausgangsrouting Nachdem alle genutzten Eingangssignale in den jeweiligen Signal-Routing-Matrizen konfiguriert wurden, müssen die virtuellen Kanäle nun den physischen Ausgangskanälen zugeordnet werden. Hierbei kann ein virtuelles Signal (bspw. Front L Full) mehreren Ausgängen zugewiesen werden, wie beispielsweise dem vorderen linken Hochtöner, Mitteltöner und Tieftöner.
- Seite 15 Um in den Genuss der DSP-Soundeffekte zu kommen, müssen bei der Hard- und Softwarekonfiguration bestimmte Einstellungen vorgenommen werden. Hinweis: Die DSP-Soundeffekte stehen beim DSP ULTRA nur im Virtual Channel Processing zur Verfü- gung. Dieses kann im DCM-Menü der DSP PC-Tool Software aktiviert werden.
- Seite 16 Konfiguration des Virtual Channel Processing (VCP) (Front Links + Front Rechts) oder einem vorhandenen Center-Signal belegt sein. Hinweise zum Eingangsrouting siehe Workflow-Schritt 1 2. Wechseln Sie in die „Virtual to Output Routing“ Matrix und routen den Kanal „Virtual E - Front Center Full“...
- Seite 17 ACO Plattform-Features Neben den einzigartigen DSP-Sound effekten bietet „URC Setup Switch Configuration“ festgelegt wer- die ACO-Plattform des DSP ULTRA zusätzlich eine den. Werkseitig sind die Speicherbereiche eins und Vielzahl an System-Features. zwei ausgewählt. Um zwischen allen internen Spei- Im DCM Menü der DSP PC-Tool Software können cherplätzen umschalten zu können, wird die optional...
-
Seite 18: Einbau Einer Helix Extension Card
Einbau einer HELIX Extension Card Der HELIX DSP ULTRA kann durch die Montage 6. Achten Sie auf den richtigen Sitz des HEC Mo- einer HELIX Extension Card (HEC) um weitere duls und darauf, dass alle Kontaktstifte vollstän- Funktionen erweitert werden – beispielsweise um dig im Sockel stecken. - Seite 19 Spezielle Features des HELIX DSP ULTRA TwinDSP Power Start-Stopfähigkeit Der DSP ULTRA beherbergt gleich zwei der lei- Das Netzteil im HELIX DSP ULTRA stellt die interne Spannungsversorgung auch bei kurzfristigen Ein- stungsfähigsten 64 Bit Audio-DSP‘s von Analog brüchen bis hinab zu 6 Volt sicher.
-
Seite 20: Technische Daten
Technische Daten Eingänge ..............8 x Cinch 8 x Hochpegel-Lautsprechereingang 1 x Optisch SPDIF-Format (12 - 96 kHz) 1 x Koaxial SPDIF-Format (12 - 192 kHz) 1 x Remote In Eingangsempfindlichkeit ..........Cinch 1 - 8 Volt Hochpegel 4 - 32 Volt Ausgänge .............. - Seite 40 Audiotec Fischer GmbH Hünegräben 26 · 57392 Schmallenberg · Germany Tel.: +49 2972 9788 0 · Fax: +49 2972 9788 88 E-mail: helix@audiotec-fischer.com · Internet: www.audiotec-fischer.com...
