Einbau und Installation
Einstellen der Eingangsempfindlichkeit der
Highlevel-Eingänge:
Jumper oben*
5 V 10 V*
2 V 4 V*
30 Ohm
Eingangsimpedanz
6
* Auslieferungszustand des HELIX DSP PRO
Jumper unten
Hochpegel
10 V 20 V
Cinch
2 V 4 V
4 kOhm
Kanalzuordnung:
Justierung der Eingangsempfindlichkeit für die Nutzung der
Kanäle G & H als Aux-Eingang:
Jumper unten*
Kanal G & H:
Jumper oben
Kanal G & H:

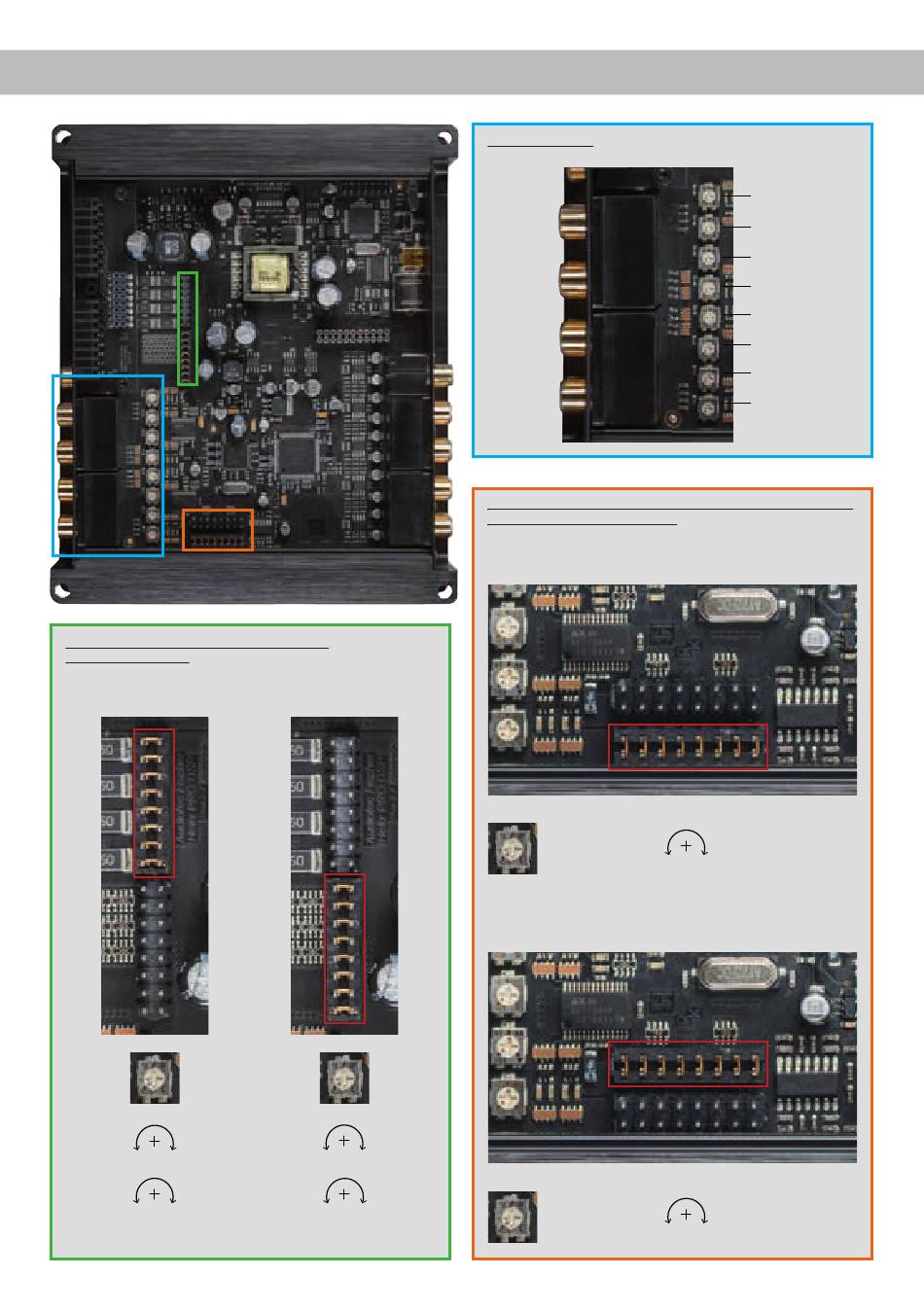

Abb. 2
Kanal A
Kanal B
Kanal C
Kanal D
Kanal E
Kanal F
Kanal G
Kanal H
2 V 4 V*
250 mV 500 mV
Abb. 1
Abb. 3
