SYNCHRONISATION
Soll mehr als ein HydroRanger (max. 8) verwendet werden oder werden die Kabel für
die Sensoren in einer gemeinsamen Leitung verlegt, so ist eine Synchronisation
erforderlich. Die kürzeste Impulsfolge bei synchronisierten Geräten beträgt 180 ms.
Zur Synchronisation müssen die SYNC Klemmen TB1-4 aller Grundplatinen
miteinander verbunden und alle Einheiten gemeinsam geerdet werden.
Sollen HydroRanger Geräte mit MultiRangern synchronisiert werden, dann ist die
SYNC Klemme TB1-4 des HydroRanger an die SYNC Klemme TB1-9 des
MultiRangers anzuschließen.
Sollen mehr als 8 HydroRanger-Geräte oder HydroRanger mit anderen Milltronics
Füllstandmeßgeräten (z.B. MicroRanger, AirRanger,...) synchronisiert werden, so
wenden Sie sich bitte an Milltronics oder Ihre örtliche Vertretung.
Alle synchronisierten Geräte müssen am selben

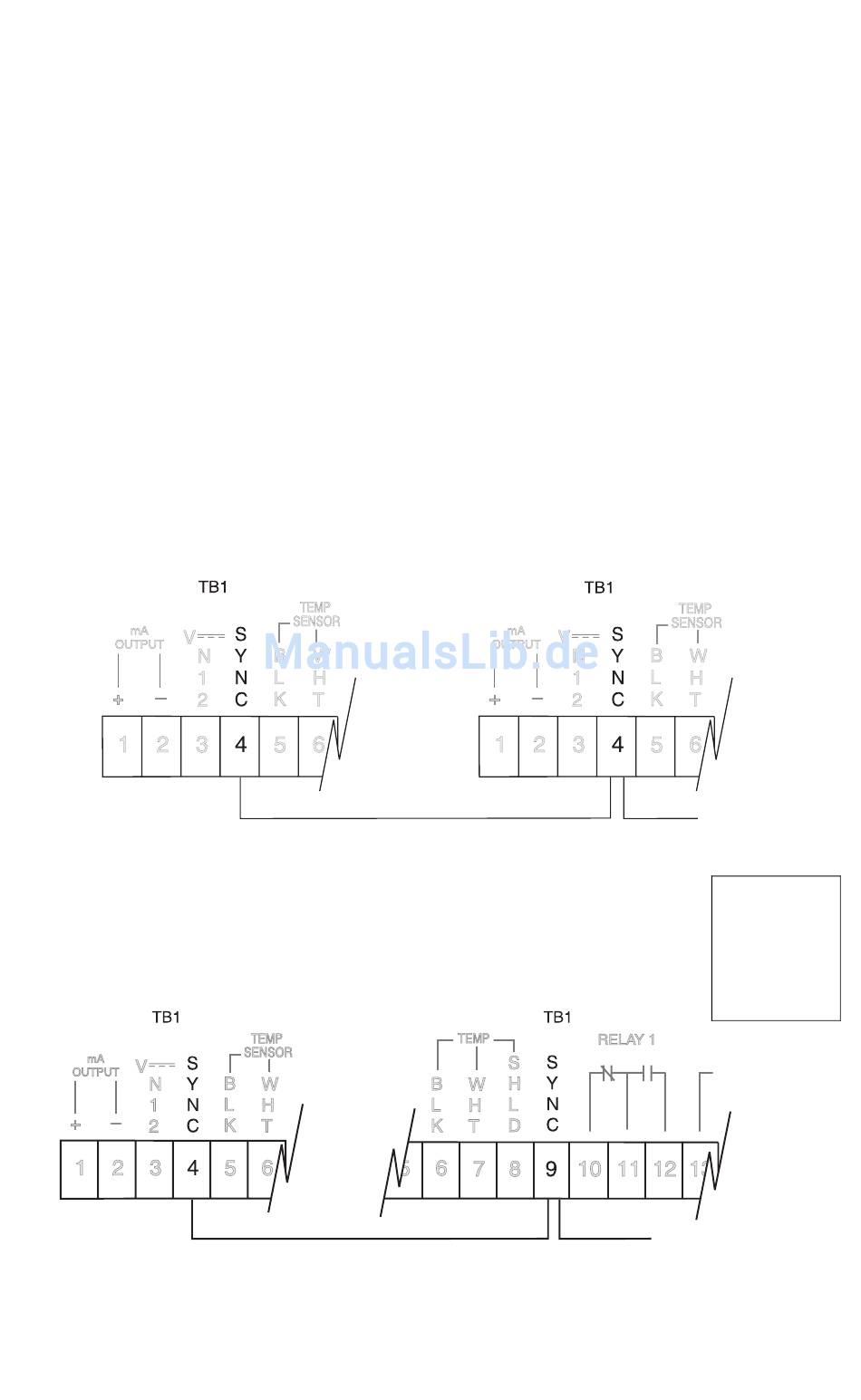

Synchronisation von 2 bis 8 HydroRanger Geräten
(zusätzlich zur Grundverdrahtung)
HydroRanger Nr. 1
Synchronisation von 2 bis 8 MultiRanger / HydroRanger Geräten
MultiRanger Plus
PL-514-3
Spannungspotential liegen.
(zusätzlich zur Grundverdrahtung)
HydroRanger Nr. 2
MultiRanger
17
zum nächsten
HydroRanger
BLK = schwarz
WHT = weiß
SHLD = Schirm
Output = Ausgang
Temp.Sensor =
Temp. Fühler
zum nächsten
MultiRanger TB1-9
oder zum nächsten
HydroRanger TB1-4
