INSTALLATION
Die Installation darf nur durch qualifiziertes Personal und
unter Beachtung der einschlägigen technischen Bestimmungen erfolgen.
HYDRORANGER
Installieren Sie den HydroRanger so, daß die angegebenen Grenzwerte für die
Umgebungstemperatur nicht überschritten werden. Die Umgebung muß für das
Gehäuse geeignet sein. Der Gehäusedeckel muß für die Kalibrierung und zum
Ablesen zugänglich sein.
Keiner direkten Sonneneinstrahlung aussetzen.
Ist dies unvermeidlich, muß ein Sonnenschutzdach verwendet werden.
Vermeiden Sie Standorte in der Nähe von Hochspannungs-, Motorleitungen,
Schaltschützen oder Frequenzumrichtern (SCR Steuerantriebe).
Dieses Produkt darf keinen elektromagnetischen Störeinflüssen ausgesetzt
werden. Befolgen Sie die genauen Vorschriften zur Erdung.

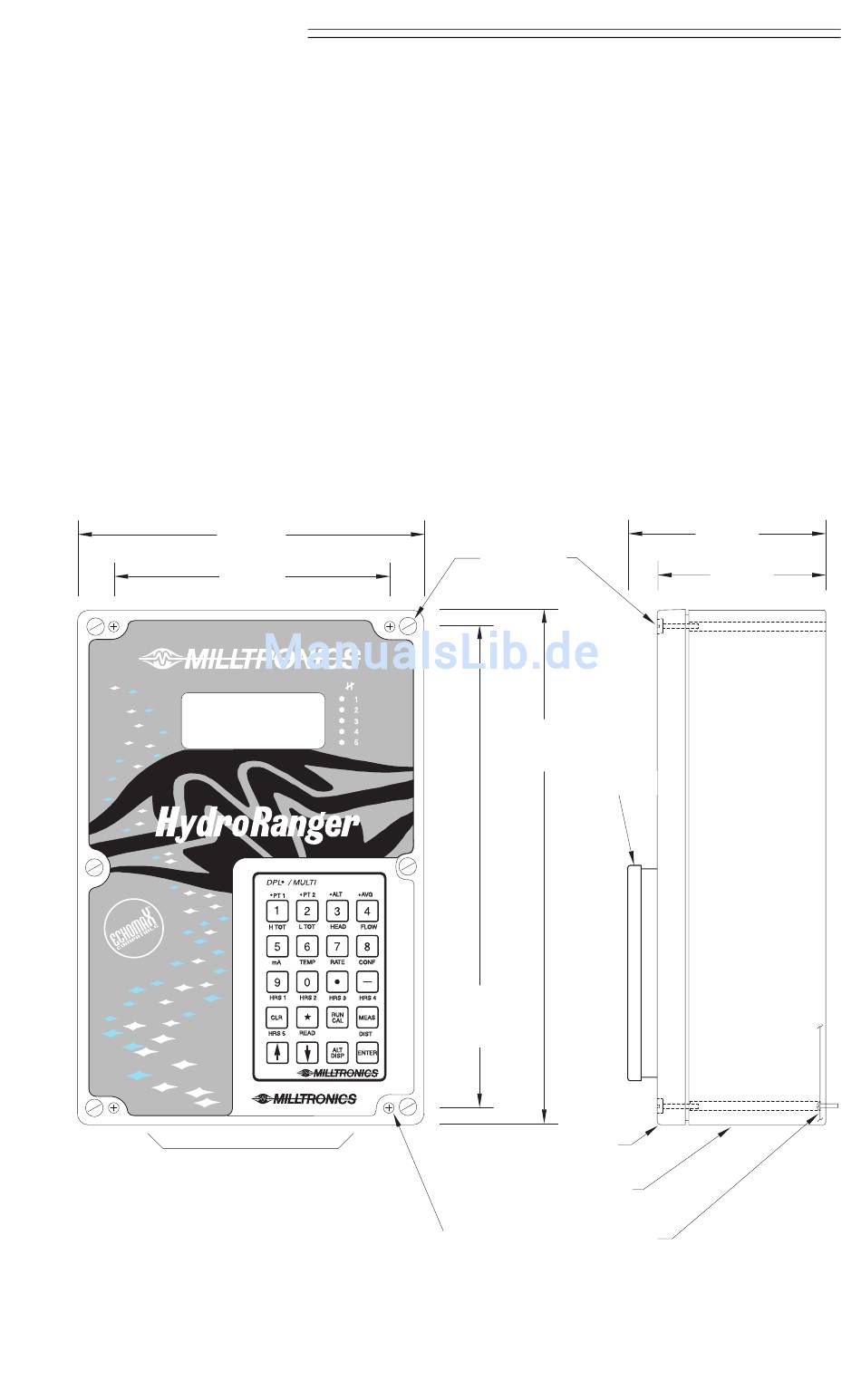

ABMESSUNGEN UND MONTAGE
160 mm
97 mm
(6.3")
(3.8")
Deckel-
82 mm
131 mm
schrauben (x 6)
(3.2")
(5.1")
240 mm
(9.5")
Programmer
228 mm
(9")
Abdeckung
geeignete Stelle für Kabeleinführungen
Gehäuse
Milltronics empfiehlt die
Verwendung einer Lochstanze
Befestigungsschraube
zur Bohrung der Löcher.
Montagelöcher
(des Kunden)
(Zugriff unter dem
Deckel), Durchmesser
4,3 mm (0,17"), x 4
Das Gehäuse ist schutzisoliert und besitzt keine Erdverbindung
zu der Klemmleiste!
15/07/98
PL-514-3
11
