Andere, P- 40 = 4
Entspricht das Gerinne keinem der drei beschriebenen Fälle, so kann P-40 eingestellt
werden, um ein oder zwei Kennlinien Überfallhöhe/Durchfluß zu erhalten:
» P-40 = 4 : gekrümmt
» P-40 = 5 : linear
Wählen Sie die Kennlinie, die am besten den Durchflußeigenschaften des Gerinnes
entsprechen.
D
u
r
c
h
f
l
u
ß
Die Kennlinien werden durch Eingabe der Überfallhöhe (H Parameter) und der
entsprechenden Durchflußmenge (F Parameter) erstellt. Diese Werte erhalten Sie
entweder aus empirischen Messungen oder den Herstellerangaben. Je größer die
Anzahl der Stützpunkte, desto genauer die Messung des Durchflusses. Wählen Sie
die Stützpunkte (maximal 11) an Stellen, die eine hohe Nicht-Linearität aufweisen.
Die Werte der Überfallhöhe werden in den gewählten linearen Einheiten (P-1) und die
des Durchflusses in den gewünschten Durchflußeinheiten programmiert.
Beispiel andere Gerinne
Der Durchfluß durch einen 4 ft rechtwinkligen Wehr mit Endeinschnürungen soll
gemessen werden. Es gilt folgende Formel zur Durchflußberechnung:
PL-514-3
Überfallhöhe
cfs = 3.33 ( L-0.2H ) H
es gilt: cfs = Durchfluß in ft
L
= Länge der Wehrkrone
H
= Überfallhöhe
75
1.5
3
/ sec

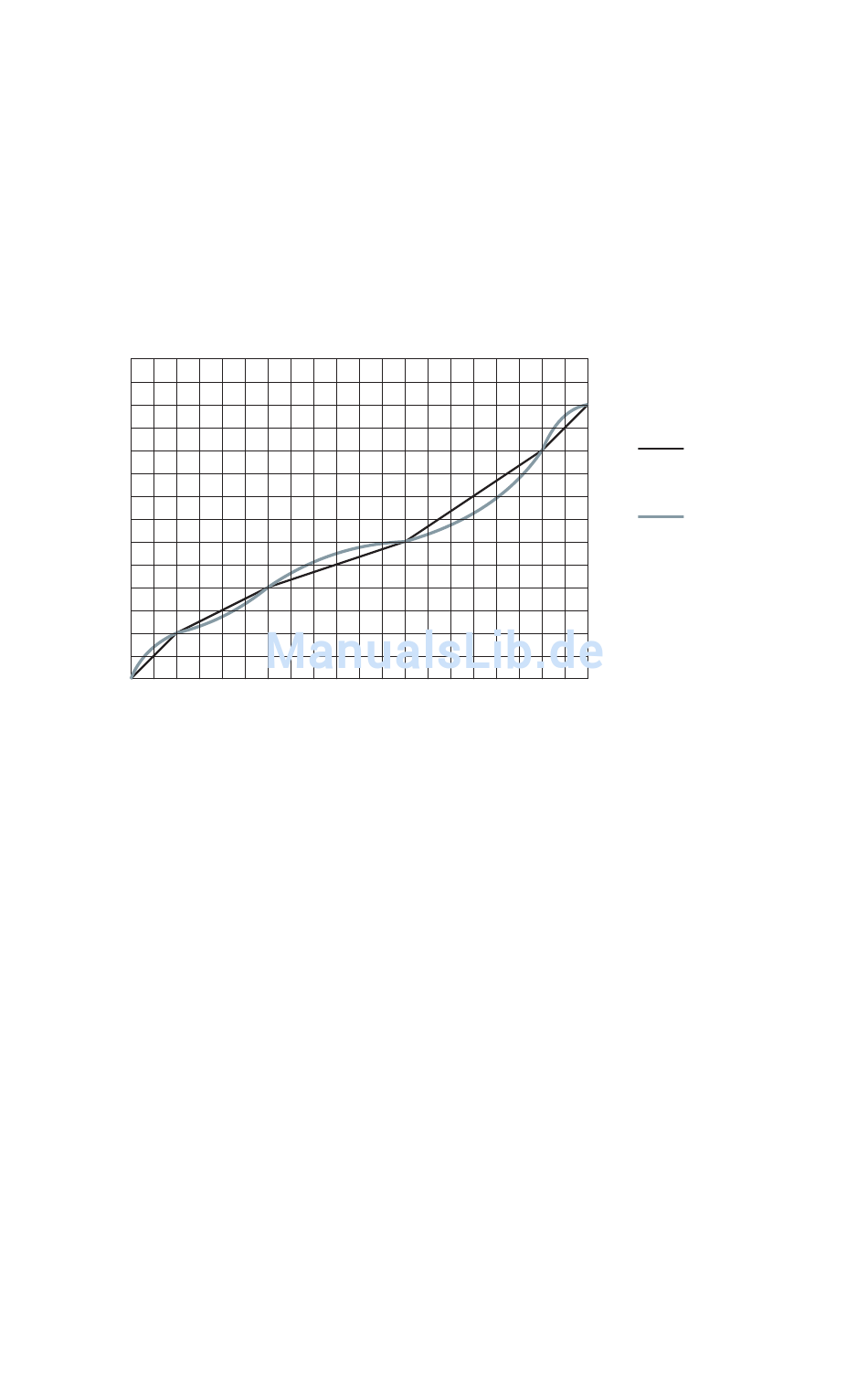

linear
gebogen
