ANSCHLUß

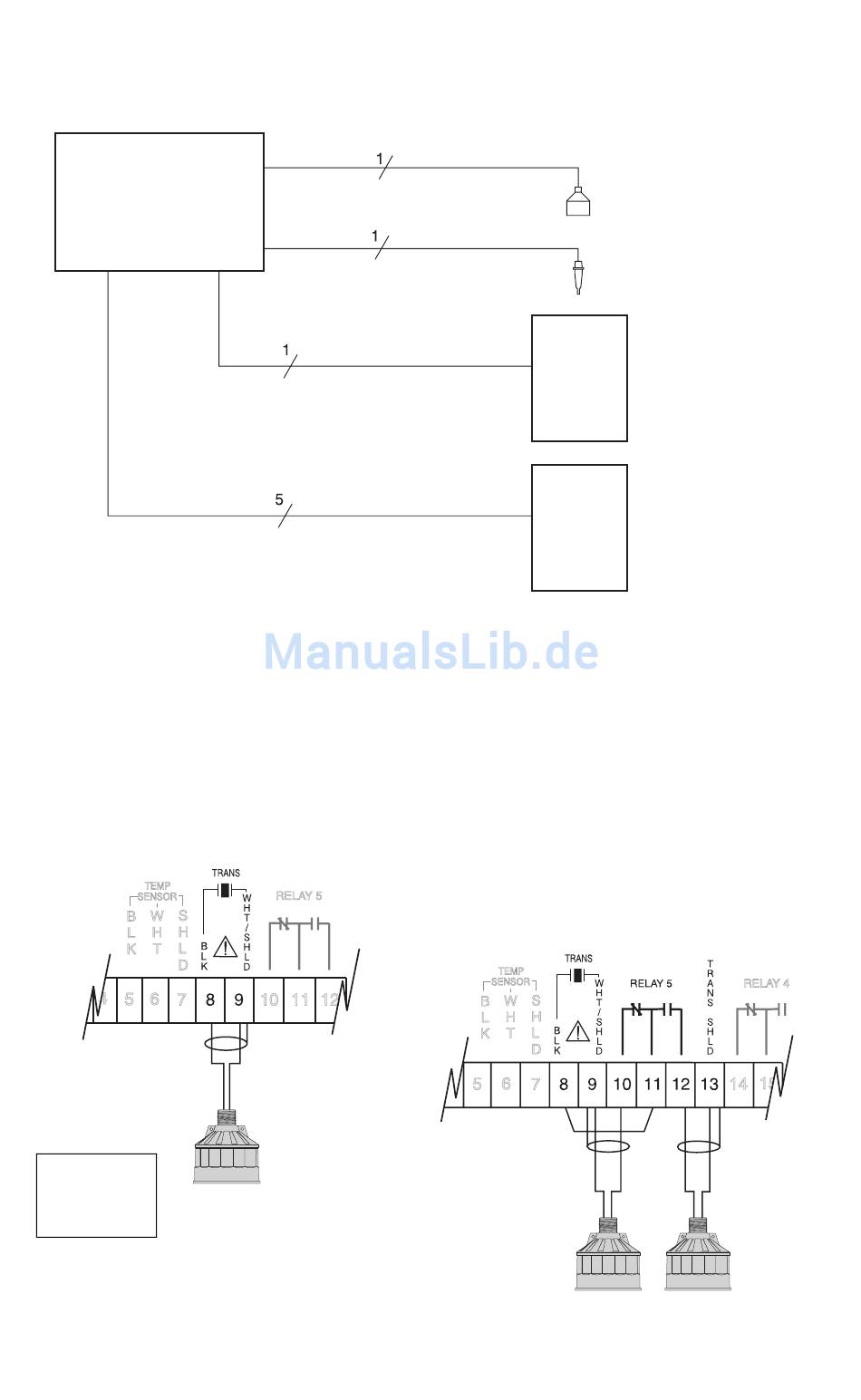

SYSTEM DIAGRAMM

HydroRanger
Maximale Systemkapazität. Es sind
nicht unbedingt alle Teile oder ihre
maximale Anzahl erforderlich.

SENSORINSTALLATION

Grundverdrahtung
schwarz
BLK = schwarz
WHT = weiß
SHLD = Schirm
Siehe Sensor-Betriebsanleitung für
weitere Informationen zum Anschluß.
PL-514-3
mA Ausgang
Relaisausgang
weiß /
Schirm
14
Differenzmessung - Grundverdrahtung
weiß /
Schirm
Ultraschall-
sensor Nr. 1
Milltronics Sensor,
siehe Kapitel
Spezifikationen
Milltronics TS-3
Temperaturfühler
(Option)
Kunden-
gerät
Alarm, Pumpe
oder Kontrollgerät
des Kunden
weiß /
schwarz
Schirm
Ultraschall-
sensor Nr. 2
