Synchronisation
Bei Verwendung mehrerer MiniRanger Plus Geräte (max. 8) oder bei einer Kabelverle-
gung für deren Sensoren in einer gemeinsamen Leitung ist eine Synchronisation
erforderlich. Bei einer Synchronisation beträgt die Wartezeit zwischen der Übertragung
der einzelnen Geräte 180 ms.

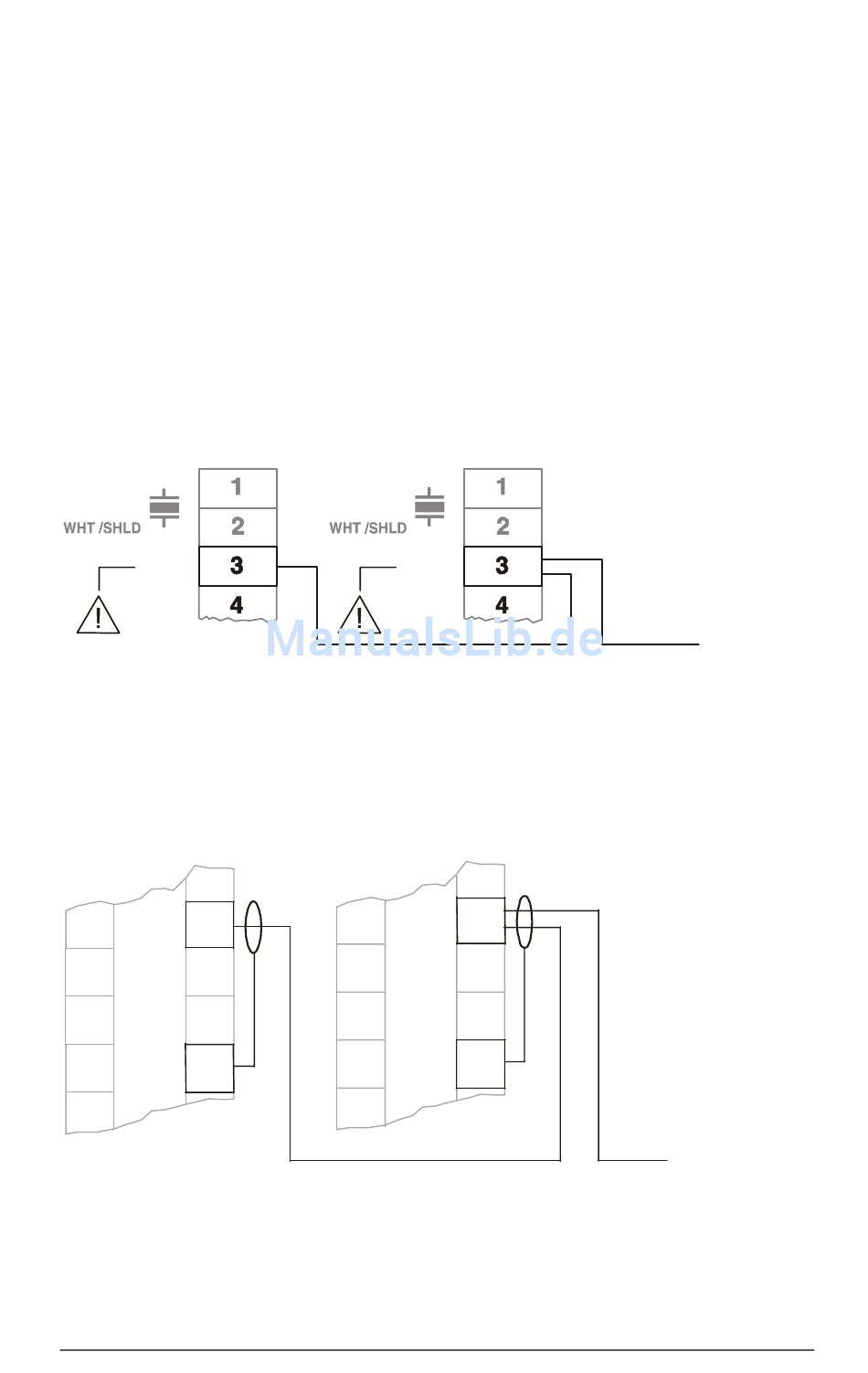

Zur Synchronisation müssen die SYNC Klemmen aller Geräte untereinander verbunden
werden. Die Spannungsversorgung muss am gleichen Erdpotential liegen.
Wenn Sie den MiniRanger Plus mit anderen Systemen von Siemens Milltronics synchro-
nisieren wollen, so wenden Sie sich bitte an Siemens Milltronics oder Ihre Geschäftss-
telle.
Feldgehäuse
BLK
SYNC
+
mA
MiniRanger Plus Nr. 1
Rackmontage und Schalttafeleinbau
A6
C8
A8
A10
C10
A12
C12
C14
A14
C16
MiniRanger Plus Nr. 1
Seite 14
TB1
BLK
C8
C10
C12
C14
C16
MiniRanger Plus Nr. 2
MiniRanger Plus – BETRIEBSANLEITUNG
TB1
SYNC
+
mA
MiniRanger Plus Nr. 2
A6
A8
A10
A12
A14
zum nächsten
Gerät
zum nächsten
Gerät
7ML19981CJ32
