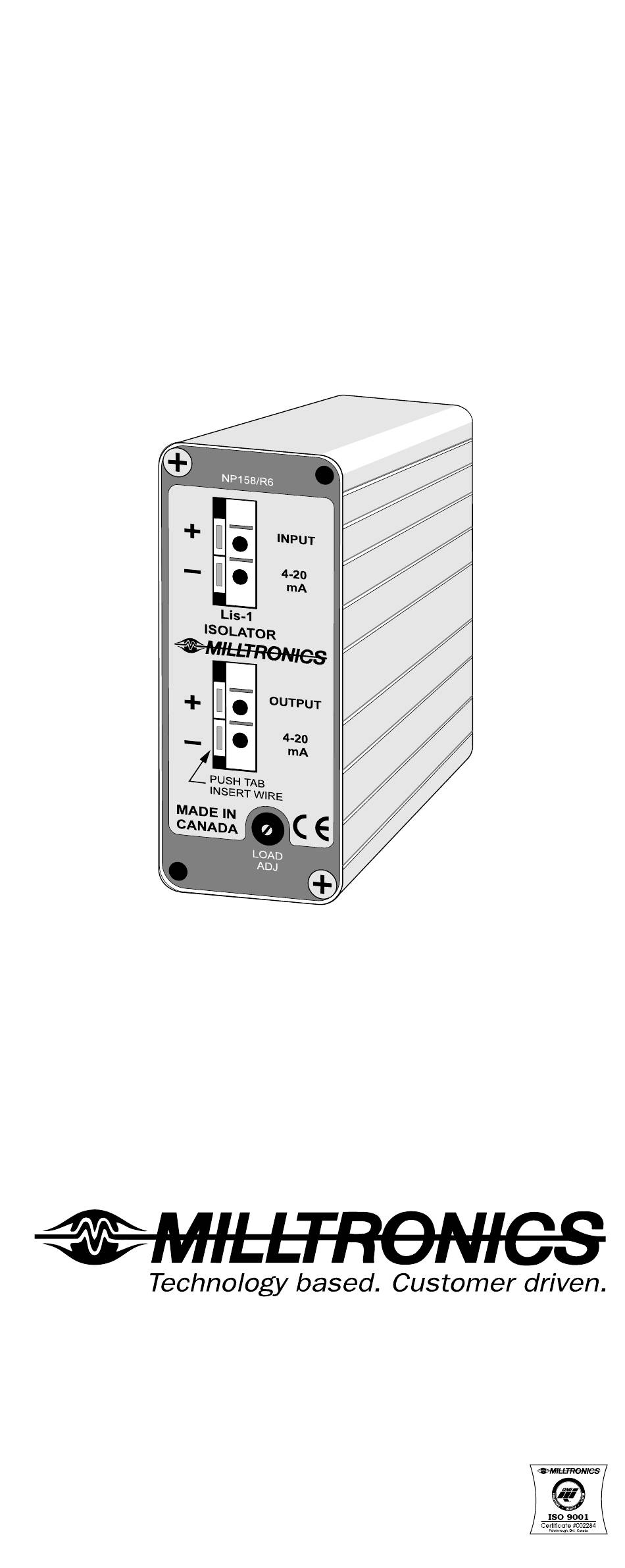

- Seite 1 LIs-1 Trennwandler PL-500-3 Oktober 1996 33455003 Rev.
-
Seite 2: Technische Daten
Der LIs-1 Trennwandler wird in einer Schleife gespeist und liefert einen galvanisch getrennten 4 - 20 mA Ausgang. TECHNISCHE DATEN Eingang: » 4 - 20 mA DC, max. 30 V Ausgang: » 4 - 20 mA » ± 0.05 % Linearität:... -
Seite 3: Montage
MONTAGE Nach den Anweisungen an das Milltronics-Gerät anbringen (siehe entsprechende Betriebsanleitung). oder Anhand der mitgelieferten (2) 6 - 32 x 2 1/2 Schlitzschrauben in die Schalttafel einbauen. 25.4 mm ( 1.00" ) 69.9 mm ( 2.75" ) - Seite 4 VERKABELUNG » den mitgelieferten Draht auf die benötigte Länge zuschneiden » den orangefarbenen Flachstecker herunterdrücken (mit einem Schraubenzieher im Schlitz) » den Draht einfügen » den Flachstecker loslassen » die ‘+’ und ‘ - ’ Drähte für eine sichere Installation zusammenbinden 4 - 20 mA nicht isolierter Eingang Drahtverbindung...
- Seite 5 EINSTELLUNG DER BÜRDE Den Potentiometer zur Anpassung an die Bürde so weit drehen, bis der Ausgangswert bei der angeschlossenen Bürde auf 20 mA steht. LIs-1 Bürde output = Ausgang load adjust = Anpassung an die Bürde...
