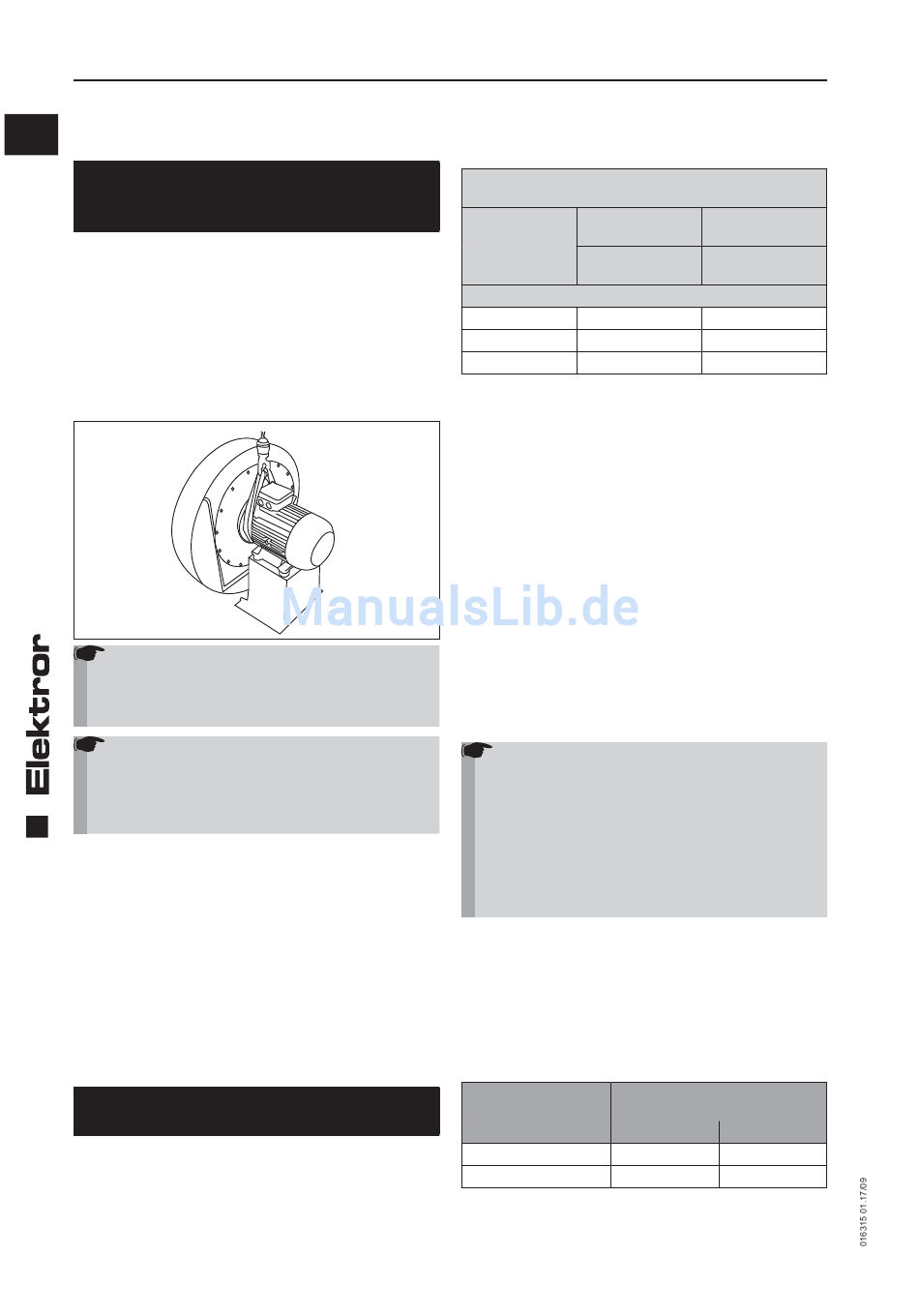

Betriebs- und Montageanleitung RD F
bei schnelldrehenden FU-Geräten (> 60 Hz) eine Minimalfre-
DE quenz von 35 Hz sichergestellt sein.
2 INFORMATIONEN ÜBER TRANSPORT,
HANDHABUNG UND LAGERUNG DER
MASCHINE
2.1 Transport und Handhabung
• Prüfen Sie vor Montage und Inbetriebnahme alle Teile auf
Transportschäden. Ein beschädigter Ventilator kann ein
erhöhtes Sicherheitsrisiko bedeuten und sollte daher nicht
in Betrieb gesetzt werden.
• Ventilator nicht ungeschützt im Freien lagern
(vor Feuchtigkeit schützen).
• Hebezeug sicher anschlagen. Nur Hebezeuge und
Lastaufnahmeeinrichtungen mit ausreichender Tragfähig-
keit verwenden. Transportwege sichern.
Hinweis!
Die Ringschraube am Motor darf nicht zum
Anheben des Gesamtventilators verwendet
werden. Diese wird für eine evtl. Motor(de-)
montage verwendet.
Hinweis!
Bei Geräten mit aufgebauten Frequenzumrichtern
(FUK-Geräte):
Der Frequenzumrichter darf keinesfalls zum
anheben des Gerätes oder als Steighilfe
verwendet werden!
4
2.2 Lagerung
• Stellen Sie sicher, dass der Sauganschluss und der Druck-
anschluss verschlossen sind.
• Den Ventilator
-> möglichst in Originalverpackung
-> in einem geschlossenen Raum
-> trocken, staubfrei und vibrationsfrei
abstellen.
• Lagertemperaturbereich von -20°C bis +60°C
• Nach einer Lagerzeit ab 6 Monaten sind vor dem Ven-
tilatoreinbau die Ventilatorlager bzw. Motorlager zu
überprüfen.
3 INFORMATIONEN ÜBER DIE
INBETRIEBNAHME DER MASCHINE

3.1 Aufstellen, Montage

• Ventilator vor Witterung geschützt, horizontal aufstellen
siehe auch 1.1. Bei Außenaufstellung ist generell ein Wit-
terungsschutz vorzusehen, der die Vorgaben unter 1.1
Bestimmungsgemäße Verwendung erfüllt und den Ventila-
tor vor Wettereinfl üssen schützt.
• Auch im anschließenden Betrieb keinen Schwing- oder
Stoßbelastungen aussetzen. Zulässige Schwingungswerte
Ventilator: siehe ISO 14694, BV-3.
Maximal zulässige Schwingungsgeschwindigkeit
(Grenzwerte nach ISO 14694:2003 (E), Kategorie BV-3)
Starr montiert
[mm/s]
Effektivwert
[r.m.s.]
Im Einbau
Start-up 4,5
Alarm 7,1
Shutdown 9,0
• Den Ventilator mit dem Fuß am Einsatzort auf ebenem,
festem, ausreichend tragfähigem Untergrund ohne
Schwingungsübertragung/-belastung fest verschrauben.
• Die Aufstellung von Serien-Ventilatoren mit senkrechter
Antriebswelle ist bei RD F-Ventilatoren bis zu folgenden
Typen möglich: Maximal bis RD 64 F.
• Eine Wand- bzw. Deckenmontage ist maximal bis zu fol-
genden Typen möglich: RD 5 F
• Je nach Anwendung sind gegebenenfalls weitere Normen
bzw. Vorschriften zu beachten.
• Ventilatorfüße bzw. -konsolen sind nur für das jeweilige Ei-
gengewicht des Ventilators ausgelegt.
• Offene Ansaug- oder Ausblasstutzen sind mit einer
Schlauch- oder Rohrleitung von mindestens 1m Länge zu
versehen.
• Für ausreichende Motorbelüftung sorgen. Zulässige
Umgebungstemperaturen bei:
Serienausführung mit Elektror-Motor und einer Bemes-
sungsspannung von 50 Hz oder 60 Hz:
• Umgebungstemperatur -20°C bis +60°C
Hinweis!
Die Bemessungswirkungsgrade und die Wir-
kungsgradklassen der Motoren sind nach IEC
60034-2-1 für einen Betrieb bei einer Umgebungs-
temperatur von 25°C angegeben.
Elektror-Motoren sind, nach IEC 60038, generell
für einen erweiterten Spannungsbereich von
±10% ausgelegt. Der angegebene Wirkungs-
grad ist jedoch auf die Bemessungsspannung
bezogen, d.h. die erweiterte Toleranz wird nicht
berücksichtigt.
Sonderspannungen, Mehrspannungsmotoren, FU geeignete
Ausführungen, FUK-Ausführungen, Geräte mit UL-Approba-
tion, Geräte mit Aircontrol oder anderen Motorfabrikaten:
• Umgebungstemperatur -20°C bis +40°C
• Spannungstoleranz ±5%
• Das Belüftungssystem des Antriebsmotors darf nicht
durch die Einbausituation beeinträchtigt werden.
Minimaler Abstand Lüfterhaube (für Ansaug Kühlluft)
Antriebsleistung
≤ 1,5 kW
> 1,5 kW
www.elektror.de
Flexibel montiert
[mm/s]
Effektivwert
[r.m.s.]
6,3
11,8
12,5
Minimaler Abstand
zur Lüfterhaube
[mm] [inches]
34 1,34
53 2,09
