Betriebs- und Montageanleitung RD F
INHALT
DE
1 ANGABEN ÜBER DIE MASCHINE
2 INFORMATIONEN ÜBER TRANSPORT,
HANDHABUNG UND LAGERUNG DER MASCHINE
3 INFORMATIONEN ÜBER DIE INBETRIEBNAHME
4 ANGABEN ZU BETRIEB UND VERWENDUNG
5 ANGABEN ZUR INSTANDHALTUNG
6 SICHERHEITSRELEVANTE INFORMATIONEN ÜBER
AUSSERBETRIEBNAHME UND ABBAU
7 HAFTUNG UND HAFTUNGSAUSSCHLUSS
8 EINBAUERKLÄRUNG NACH ANHANG II 1 B
9 EXPLOSIONSZEICHNUNG
10 ERSATZTEILLISTE
11 TECHNISCHE DATEN
12 ANGABEN GEMÄSS ERP DURCHFÜHRUNGS-
VER ORDNUNG 327/2011
Diese Betriebs- und Montageanleitung muss dem Bedie-
nungs-, Wartungs- und Reinigungspersonal jederzeit zu-
gänglich sein. Lesen Sie die vorliegende Betriebs- und
Montageanleitung vor Montage und Inbetriebnahme des
Ventilators sorgfältig durch.
Änderungen vorbehalten. Im Zweifelsfall ist eine Rückspra-
che mit dem Hersteller erforderlich. Diese Unterlage ist urhe-
berrechtlich geschützt. Sie darf ohne unsere ausdrückliche
schriftliche Zustimmung Dritten nicht zugänglich gemacht
werden. Jede Form der Vervielfältigung oder Erfassung und
Speicherung in elektronischer Form ist untersagt.

1 ANGABEN ÜBER DIE MASCHINE

Bitte entnehmen Sie unsere Anschrift dem Deckblatt.
Entnehmen Sie den Gültigkeitsbereich dieser Betriebs- und
Montageanleitung bitte der enthaltenen Einbauerklärung
nach Anhang II 1 B.
Die auf Seite 20 dargestellten technischen Daten gelten für
die Serienausführung. Ihr Ventilator kann davon abweichen
(siehe Leistungsschild). In diesem Falle beachten Sie bitte
die mitgelieferten zusätzlich gemeinsam geltenden Unterla-
2
gen oder die dann geltende, eigene Betriebs- und Monta-
geanleitung.

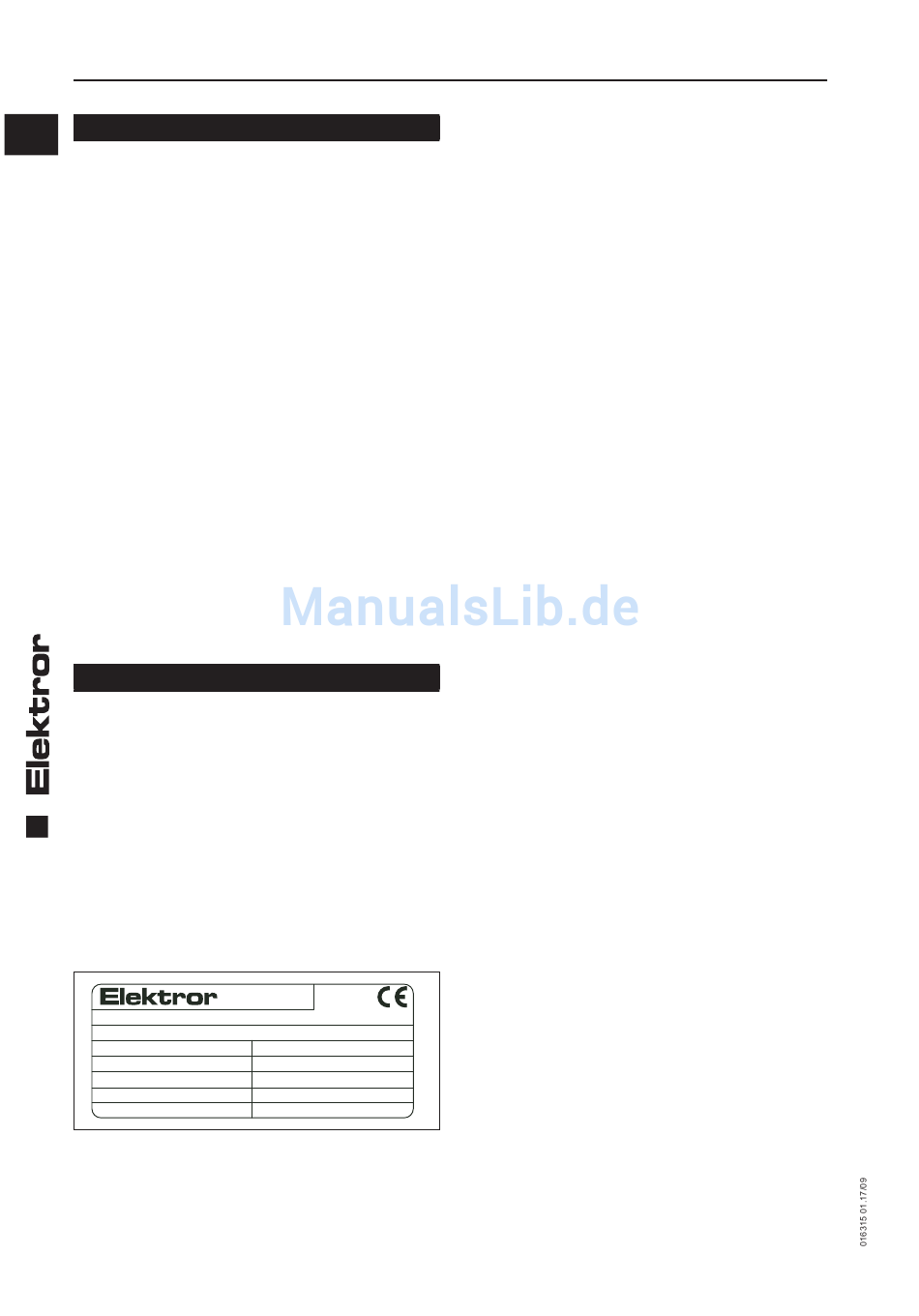

Leistungsschild
Für Anschluß, Wartung und Bestellung von Ersatzteilen sind
ausschließlich die Daten auf dem Leistungsschild maßgeb-
lich. Dem Leistungsschild ist auch die Serien-Nummer des
Gerätes und dessen Herstellungsjahr zu entnehmen.
Typ
Mot. EN 60034-1
kW cos
Hz
1.1 Bestimmungsgemäße Verwendung
Elektror-Förderventilatoren sind mit Laufrädern aus Stahl-
blech in geschweißter Ausführung und radial endenden
Schaufeln ausgerüstet.
Die Förderventilatoren eignen sich zum Fördern von Kunst-
D-73760 Ostfildern
Germany
Nr.
IP W-Kl.F
kW cos
-1 -1
min min Hz
V
A A
stoffgranulat, Kunststoffabfällen, sowie leichten Schüttgütern
aller Art. Stoffe oder Stoffgemische, von denen beim Betrieb
besondere Gefahren ausgehen können, dürfen nicht geför-
dert werden, z.B. brennbare Stäube, explosible Stoffe, che-
misch instabile Stoffe oder Stoffgemische die miteinander
reagieren können. Die Förderventilatoren eignen sich nicht
zur Aufstellung in oder Förderung von explosionsfähiger At-
mosphäre.
Der Einsatz für
• aggressive,
• abrasive,
• klebende,
• giftige,
• explosionsfähige oder
• sehr feuchte
Medien ist nicht zulässig.
Die maximale Temperatur des Fördermediums darf bei der
Serienausführung -20°C nicht unter- und +60°C nicht über-
schreiten.
Der Ventilator ist ohne besondere Maßnahmen nicht für die
Auftstellung im Freien geeignet. Der Ventilator ist grundsätz-
lich für S1-Betrieb (Dauerbetrieb) ausgelegt. Davon abwei-
chend sind maximal 30 Schaltungen pro Stunde zulässig.
In der Serienausführung eignet sich der Ventilator nicht für
die Aufstellung in oder Förderung von explosionsfähiger At-
mosphäre.
Sonderausführungen für den Einsatz außerhalb der oben
beschriebenen Anwendungen stehen auf Anfrage zur Verfü-
gung. Umbau und Veränderungen des Ventilators sind nicht
zulässig. Bei Sondergeräten sind die Hinweise in den zusätz-
lich beigelegten Zusatzbetriebs- und Montageanleitungen zu
beachten und einzuhalten. Sie weichen in einzelnen Punkten
von dieser Betriebs- und Montageanleitung ab.
Elektror-Förderventilatoren zeichnen sich durch ein hohes
Maß an Betriebssicherheit aus. Da es sich bei Förderven-
tilatoren um sehr leistungsfähige Maschinen handelt, sind
zur Vermeidung von Verletzungen, Beschädigungen von Sa-
chen und der Maschine selbst, folgende Hinweise streng zu
beachten.
1.2 Mechanische Gefährdungen
Mechanische Gefährdungen sind an den Elektror-Ventila-
toren dem Stand der Technik und den Anforderungen des
Sicherheits- und Gesundheitsschutzes entsprechend mini-
miert. Um handhabungsbedingte Restrisiken auszuschlie-
ßen, empfehlen wir, in allen Lebensphasen des Gerätes ge-
eignete Schutzausrüstung einzusetzen bzw. zu tragen (bitte
beachten Sie die Hinweise im Folgenden).
1.3 Gefährdung durch Hineinfassen und unerwarteten
Anlauf
Durch rotierende Teile besteht im Inneren des Gerätes im
Betrieb hohes Verletzungsrisiko. Setzen Sie das Gerät vor
dem Öffnen, Hineinfassen oder Einführen von Werkzeugen
in jedem Falle ausser Betrieb und warten Sie den Stillstand
aller bewegten Teile ab. Sichern Sie das Gerät während des
gesamten Zeitraumes zuverlässig gegen Wiederanlauf ab.
Stellen Sie sicher, dass während des gesamten Zeitraumes
kein Fördermedium oder z.B. Gemisch aus Fördermedium
und Luft in den Ventilator gelangt.
V
Stellen Sie ebenfalls sicher, dass keine Gefährdungssitu-
ation in Folge eines Wiederanlaufes nach einem Stillstand
entsteht, z.B. in Folge einer Energie-Unterbrechung oder
Blockade.
Zur Vermeidung von Verletzungen in Folge Hineinfassen
während des Betriebes, oder durch herausgeschleudertes
Fördermedium, müssen saug- und druckseitig während des
gesamten Betriebes Schlauch- oder Rohrleitungen fest an-
geschlossen sein.
