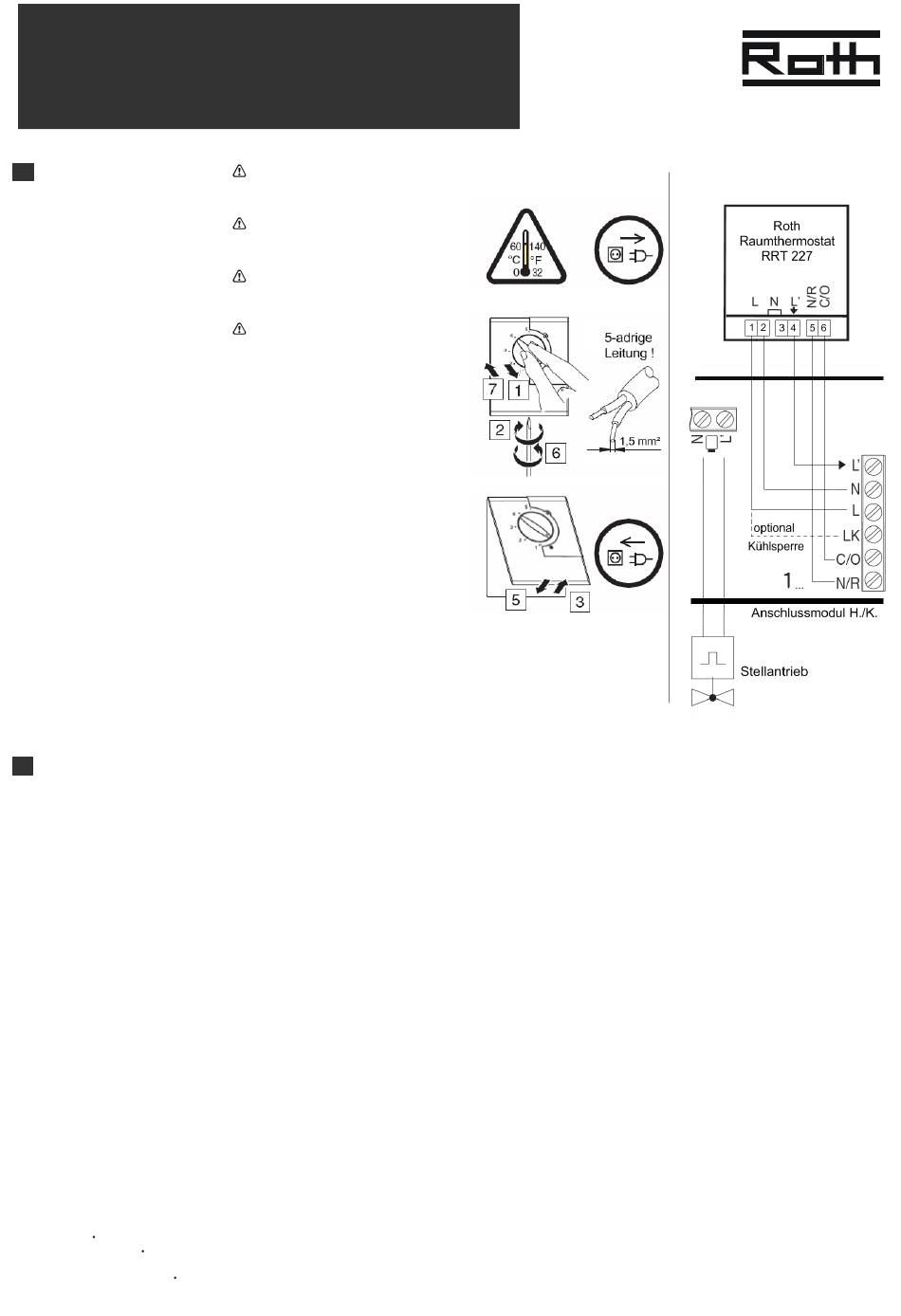

Roth RRT 227 Montageanleitung Seite 2

Roth Raumthermostat RRT 227
Montageanleitung
Elektrischer Anschluss
Was tun, wenn ...
ROTH WERKE GMBH GMBH
Am Seerain 2 35232 Dautphetal
Telefon 0 64 66/9 22-0 Telefax 0 64 66/9 22-1 00
Hotline 0 64 66/9 22-2 66
E-Mail service@roth-werke.de www.roth-werke.de
Gefahr durch
spannungsführ
ende Teile hinter dem Deckel.
Installation nur durch eine
qualifizierte Elektrofachkraft.
Vor Beginn jeglicher Tätigkeit
Spannungsfreiheit sicherstellen.
Erst nach fertigem Anschluss und
Montage Spannung herstellen.
Funktion N/R und C/O-Eingang:
• Klemme 5: N/R
Absenkeingang : Mit 230/ 24* V
Signal z. B. von einer externen
Schaltuhr wird eingestellte
Temperatur um 3 K abgesenkt.
• Klemme 6: C/O
Umschalteingang Kühlbetrieb
Bei 230/24* V: Kühlen aktiviert.
Bei 0 V: Heizen aktiviert.
* für 24 V-Thermostat 1135004568
optionale Kühlsperre
Verbindet man Klemme 1 mit
Klemme LK am Anschlussmodul
ist dieser Kanal für den
Kühlbetrieb gesperrt,
(da Klemme LK im Kühlbetrieb
spannungslos geschaltet wird.)
>
das Thermostat nicht
funktioniert?
>
die Temperatur nicht richtig
reguliert wird?
>
die rote LED konstant leuchtet
und das Thermostat scheinbar
funktioniert, aber die Heizung
nicht anläuft?
Falls der Fehler nicht behoben werden kann, wenden Sie sich bitte an den Kundendienst.
-
Montageschritte
-
•
Netzsicherung oder Schutzschalter des
Stromversorgungskreises überprüfen.
•
Anschlüsse jeweils an beiden Endpunkten der Leitung
überprüfen.
•
Überprüfen, ob der Durchfluss in Ihrem Heizkreis richtig
gesteuert wird (nur Bodenheizung).
•
Funktion der Umwälzpumpe überprüfen
(nur Bodenheizung).
•
Netzsicherung oder Schutzschalter des
Stromversorgungskreises der Heizung überprüfen.
•
Überprüfen, ob das angesteuerte Gerät richtig
parametriert wurde, z. B. Grundstellung des thermischen
Antriebs offen oder geschlossen.
•
Überprüfen, ob die Versorgungsventile offen sind, und
ob die jeweiligen Durchflussmengen angepasst sind (nur
Bodenheizung).
Anschlussplan
11.06.2010
P100006408
