Roth RSF 55.T/2 Handbuch

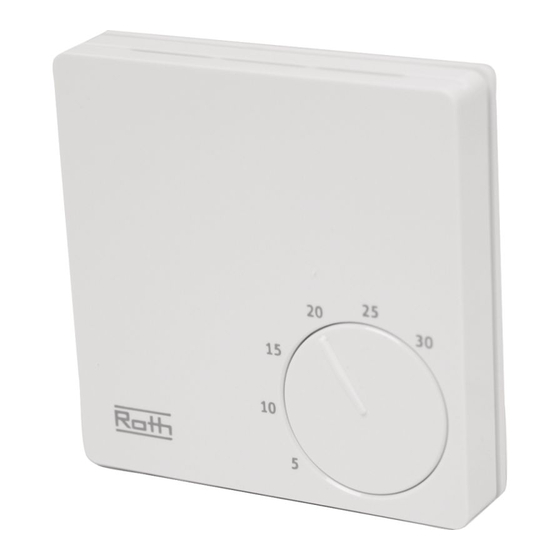

Beschreibung: ROTH RAUMTHERMOSTAT RSF 55.T/2
Anwendung
1.
Der elektronische Raumthermostat RSF 55.T/2 ist für die raumtemperatur-
abhängige Regelung von
geschlossenen Räumen ausgelegt.
Funktion
2.
Die Raumtemperatur wird
internen Temperaturfühler erfasst. Über
den Drehknopf À wird die gewünschte
Raumtemperatur zwischen 5°C und 30°C
eingestellt. Mit Hilfe der Leuchtdioden
wird die Energieanforderung angezeigt.
Über einen Eingang (Change-Over-Eingang)
kann mit A-Potential
Umschaltung auf Kühlen erfolgen.
Über einen Energiespareingang kann mit
Hilfe eines geeigneten Regelgerätes (RSF
220.T/2) oder einer externen Uhr der
Sollwert abgesenkt (Heizbetrieb)
angehoben (Kühlbetrieb) werden.
Merkskala 1-6
Merkzahl 1
Temperatur 5°C
Heizen
2.1
Der Ausgang wird angesteuert, wenn die Raumtemperatur unter den einge-
stellten Sollwert fällt. Die rote LED signalisiert die Energieanforderung. Der
aktive Energiespareingang vermindert den Sollwert um ca. 2K.
Kühlen
2.2
Der Ausgang wird angesteuert, wenn die Raumtemperatur über den einge-
stellten Sollwert steigt. Die blaue LED signalisiert die Energieanforderung. Der
aktive Energiespareingang erhöht den Sollwert um ca. 2K.
Mit einem optional anschließbaren Taupunktfühler kann die zu kühlende Fläche
auf Betauung überwacht werden. Tritt Betauung auf, wird die Kühlung
unterbrochen und die blaue Leuchtdiode
Montage — nur für autorisiertes Fachpersonal
3.
Achtung: Fehler beim Anschluss können zur Beschädigung des Regelgerätes
führen! Für Schäden, die durch falschen Anschluss und/oder
unsachgemäße Handhabung entstehen, wird nicht gehaftet!
- Vor Arbeiten am Gerät Leitungen spannungsfrei schalten.
-
Der Anschluss und Service darf nur durch autorisiertes Fachpersonal erfolgen!
-
Der Anschluss ist nach dem beigefügten Prinzipschaltbild durchzuführen.
-
Für die Spannungsversorgung (Klemme 3), die Heizen-Kühlen-Umschaltung
(Klemme 1) und die Absenkung (Klemme 5) muss das gleiche Potential (A)
verwendet werden.
-
Das Gerät ist nur für den Anschluss an festverlegte Leitungen in trockenen
geschlossenen Räumen bestimmt.
-
Zu beachten ist die VDE 0100, die EN 60730, Teil 1, sowie die Vorschriften
der örtlichen EVU.
-
Das Regelgerät ist so zu montieren, dass es die durchschnittliche
Raumtemperatur erfassen kann (Nähe von Zu- und Abluftkanälen sowie
Fenster und Türen meiden). Montage an Innenwänden in ca. 1,3 bis 1,5m
über dem Fußboden (direkte Sonnenbestrahlung vermeiden).
Sollte das Gerät nicht funktionieren, überprüfen Sie bitte zuerst den korrekten
Anschluss und die Spannungsversorgung.
3.1 Umstellung mit / ohne Taupunktfühler
Im Gerät kann mit
Ã
Steckbrücke JP1 ausgewählt
werden, ob mit einem externen
Taupunktfühler Typ RFTP1 die
Kühlfläche auf Betauung
überwacht werden soll.
Werkseitig ist der Taupunktfühler
inaktiv (Steckbrücke nach unten
gesteckt, siehe auch neben-
stehende Zeichnung).
Bei Verwendung eines externen
Taupunktfühlers Steckbrücke
nach oben stecken.
Umstellung stromlos geschlossene / stromlos offene Stellantriebe
3.2
Im Gerät kann mit der Steckbrücke JP2
werden, ob stromlos geschlossene oder stromlos
offene Stellantriebe angesteuert werden sollen.
Werkseitig ist der Ausgang
geschlossene Stellantriebe (NC = normal closed)
konfiguriert (Steckbrücke nach oben gesteckt, siehe
auch nebenstehende Zeichnung).
Heiz- und Kühleinrichtungen
mit dem
Á
(24V) die
bzw.
2 3 4
10°C 15°C 20°C 25°C
Á blinkt.
der
 ausgewählt
für stromlos
Bereichseinengung
3.3
Falls nicht der volle Sollwerteinstellbereich des Drehknopfes genutzt werden
in trockenen soll, besteht die Möglichkeit, diesen Bereich mechanisch einzuschränken.
Dazu ist der Drehknopf abzuziehen. Den Drehknopf in eine Stellung drehen, die
später im eingeschränkten Bereich liegt. Diese Stellung merken. Den Drehknopf
an der Öffnung gegenüber dem Zeigerstrich mit einem Schraubendreher
anheben.
Achtung: Der Drehknopf darf nur einmal abgezogen werden!
Aus dem Gehäuseunterteil sind 2 Reiter zu
entnehmen (siehe nachfolgende Skizze).
Diese Reiter mit der schmalen Seite nach
unten in die unter dem Knopf liegenden
Öffnungen einstecken.
Beim Stecken des oberen und unteren
Reiters kann sich an der sichtbaren Skala
orientiert werden.
Zuletzt muss der Knopf wieder in der
ursprünglichen Stellung aufgesteckt werden.
Achtung: Den Knopf unbedingt wieder in
dieser Stellung aufstecken, weil
5 6
Technische Daten
4.
30°C
Typ:
Temperaturbereich:
Fühlertoleranz:
Schaltdifferenz:
Fühler:
Solltemperatureinstellung:
Betriebsspannung:
Ausgang:
max. zul. Schaltstrom:
Energiespareingang:
Elektrische Anschlüsse:
Wirkungsweise:
Bemessungs-Stoßspannung:
Zulässige Umgebungstemperatur: 0 bis +40 °C
Gehäuse: Material
5. Maße / Anschlussbilder
sonst die Skala nicht übereinstimmt.
RSF 55.T/2
+ 5 bis + 30 °C
± 1 K
± 0,2 K fest
KTY-Halbleiterfühler intern,
Taupunktfühler RFTP1 extern (nicht im
Lieferumfang enthalten)
Drehknopf außen
24V AC / 50 Hz (20...30V AC)
Triacausgang potentialbehaftet
0,8A, 24V AC (resistiv / max. 5 Stellantriebe)
Absenkung/Anhebung um ca. 2K
Schraubanschlüsse
1.C (keine Begrenzer-Wirkungsweise)
4,0kV
Oberteil ABS (schlagfest, flammgeschützt)
Unterteil PA6 GF30
Maße 81 x 81 x 16 (25) mm
Befestigung auf UP-Dose
Kabeleinführung über UP- Dose
Schutzart IP 30
Schutzklasse II nach EN 60730-1
Gewicht ca. 90 g
Tl.Nr.: 79525 200612
Mit Anschlussmodul
Änderungen vorbehalten
