Erdung bei Montage an einem Metallmast:

10.2.2
Wenn die Speed-Dome-Kamera in einer Umgebung mit leitfähigem Material zur Erde montiert wird
(z. B. an einem Metallmast), muss die Erdung der Kamera durch den ordnungsgemäß geerdeten
Metallmast erfolgen. Das Steuerzentrum muss ebenfalls lokal geerdet werden.
Power
Hinweis: Wenn ein Glasfasergerät, ein Blitzschutz oder andere Geräte während der Übertragung der
Speed-Dome-Kamera verwendet werden, müssen solche Geräte sowie die Videokabel
ordnungsgemäß geerdet werden.
Vanderbilt
C-301498
Power
Power supply board
Metal pole/surface
1.5m
underground

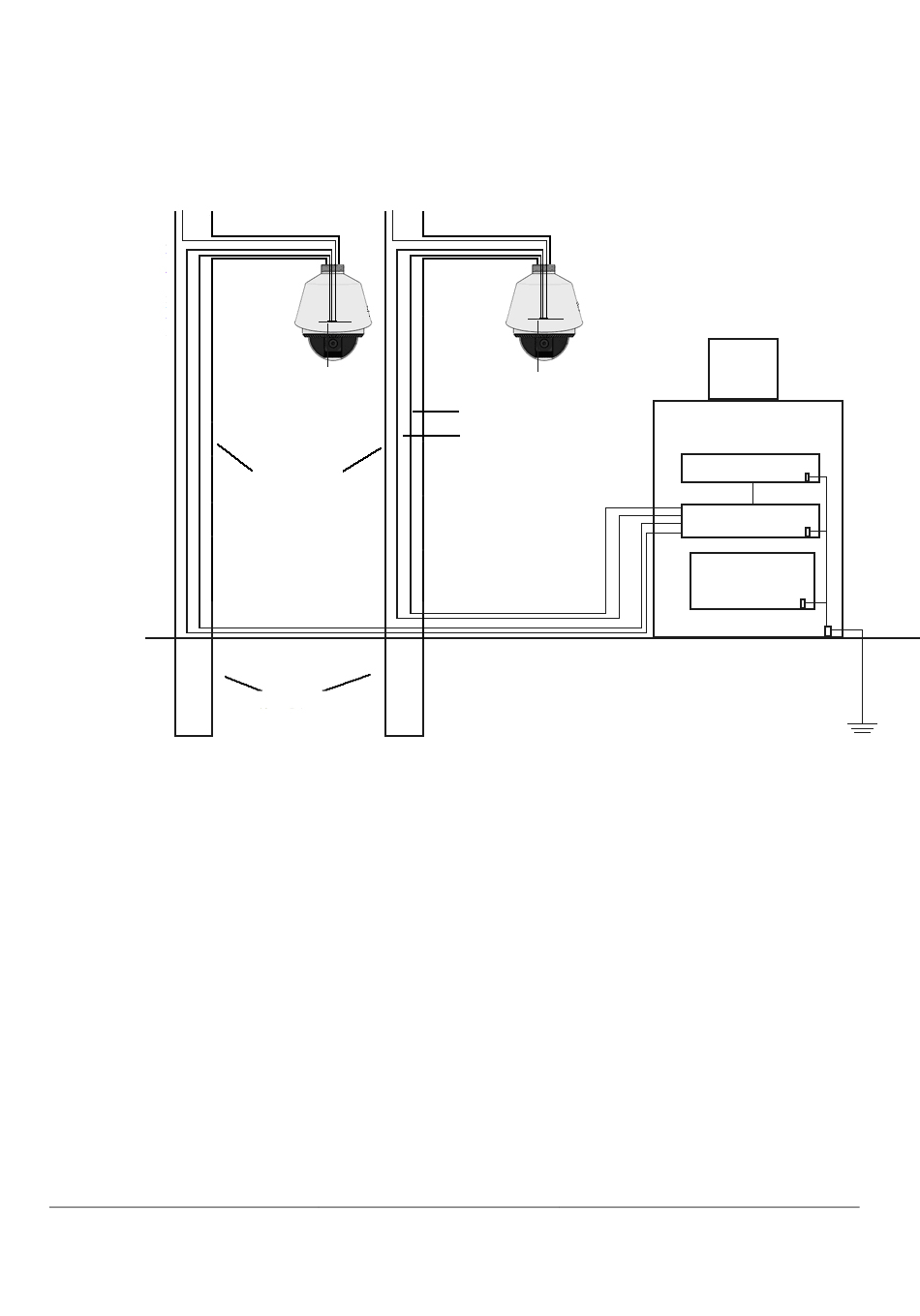

Abbildung 10-6 Erdung bei Montage an einem Metallmast
Power supply board
Video cable
Control line
110
Anhang
Display
Operating Center
GND
Keyboard
GND
DVR
UPS
GND
GND
1.5m underground
