RS-485-Bus-Anschluss
10.5
Allgemeine Eigenschaften eines RS-485-Busses
10.5.1
Gemäß der RS-485-Industrienorm ist der RS485-Bus ein Halbduplex-Kommunikationsbus mit einem
Eingangswiderstand von 120 Ω und einer maximalen Lastgröße von 32 Teilnehmern (einschließlich
Steuergerät und gesteuerte Geräte).
Übertragungsdistanz des RS-485-Bus
10.5.2
Die folgende Tabelle zeigt die maximale Übertagungsdistanz (in der Theorie) nach Baudrate, wenn ein
Twisted-Pair-Kabel mit 0,56 mm (24 AWG) verwendet wird.
Die Übertragungsdistanz verringert sich in den folgenden Fällen: bei Verwendung eines dünneren
Kabels, bei Verwendung des Produkts in Situationen mit starken elektromagnetischen Störungen
sowie bei vielen am Bus angeschlossenen Geräten. Umgekehrt erhöht sich die Übertragungsdistanz.

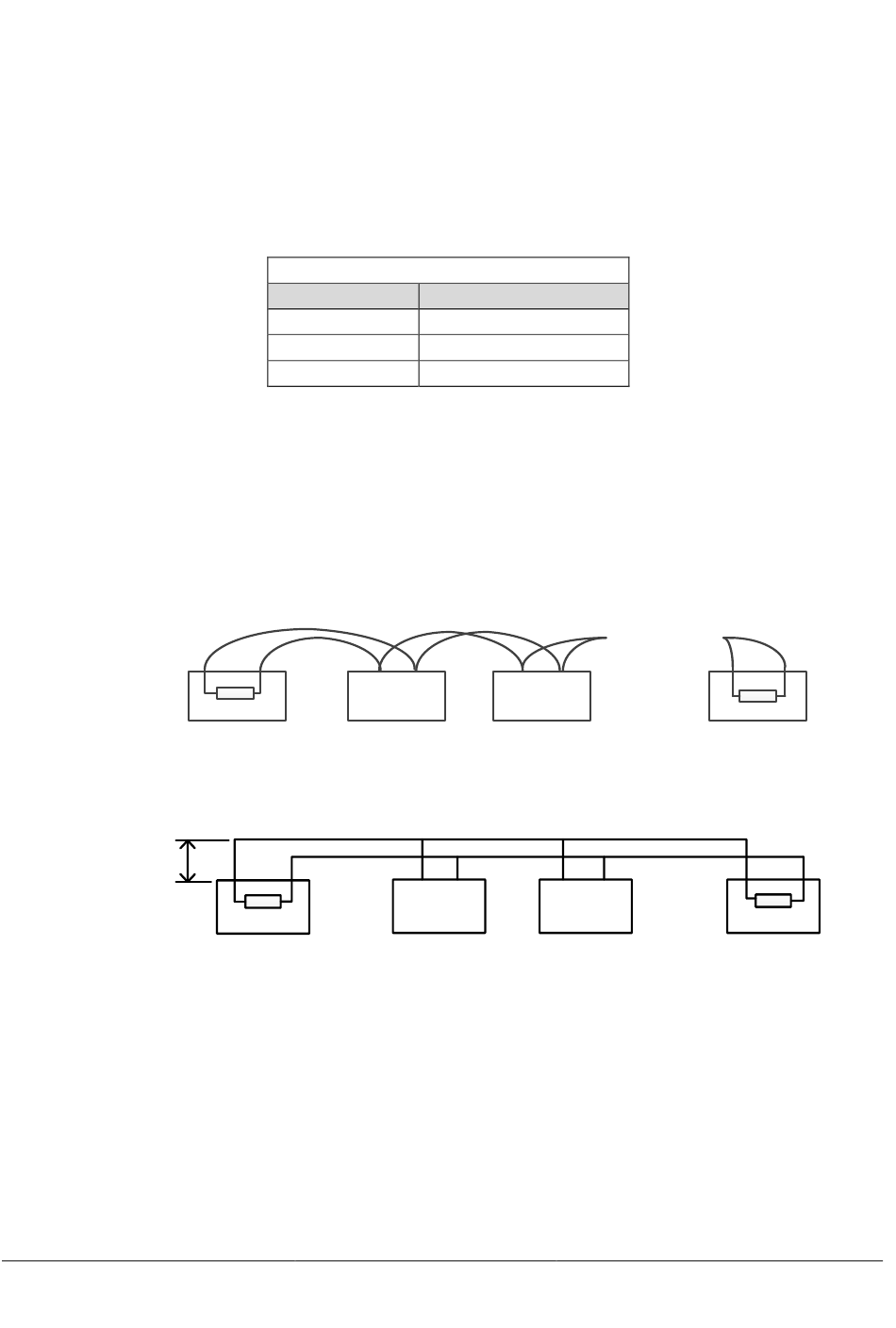

Verbindungsmethoden
10.5.3
Gemäß der RS-485-Industrienorm ist zwischen den Geräten eine Reihenschaltung erforderlich. Beide
Seiten müssen einen Abschlusswiderstand von 120 Ω aufweisen (siehe Schaubild 1). Eine
vereinfachte Verbindungsmethode ist in Schaubild 2 dargestellt, wobei der Abstand ‚D' nicht zu lang
sein sollte.
Vanderbilt
C-301498
Max. Distanz der RS-485-Übertragung
Baudrate
2.400 Bit/s
4.800 Bit/s
9.600 Bit/s
120Ω
1#
Abbildung 10-8 RS-485-Verbindung 1
A+
D
B-
Controller
Abbildung 10-9 RS-485-Verbindung 2
Max. Distanz
1.800 m
1.200 m
800 m
2#
3#
A+
B-
1#
113
...
120Ω
...
2#
© Vanderbilt 2017
CCMD2010-OIRD
Anhang
32#
