Montage Mit Halterungen - Vanderbilt CVMW4010-IR Schnellstartanleitung

CVMW4010
Schrauben Sie die Montageplatte an die Decke.
3.
Lösen Sie die Schrauben für die Neigungseinstellung, stellen Sie die Neigungsposition in einem Bereich von
4.
65 Grad ein, und ziehen Sie anschließend die Schrauben wieder fest.
Drehen Sie den schwarzen Einsatz, um den Schwenkwinkel [0–360°] und den Neigungswinkel [0–65°]
5.
anzupassen.
Bringen Sie die Kuppel wieder an, und ziehen Sie die Schrauben fest.
6.
2.2

Montage mit Halterungen

Die Kamera kann mit einer Wandhalterung, einer Hängehalterung oder einer geneigten Halterung montiert werden.
© Vanderbilt 2017

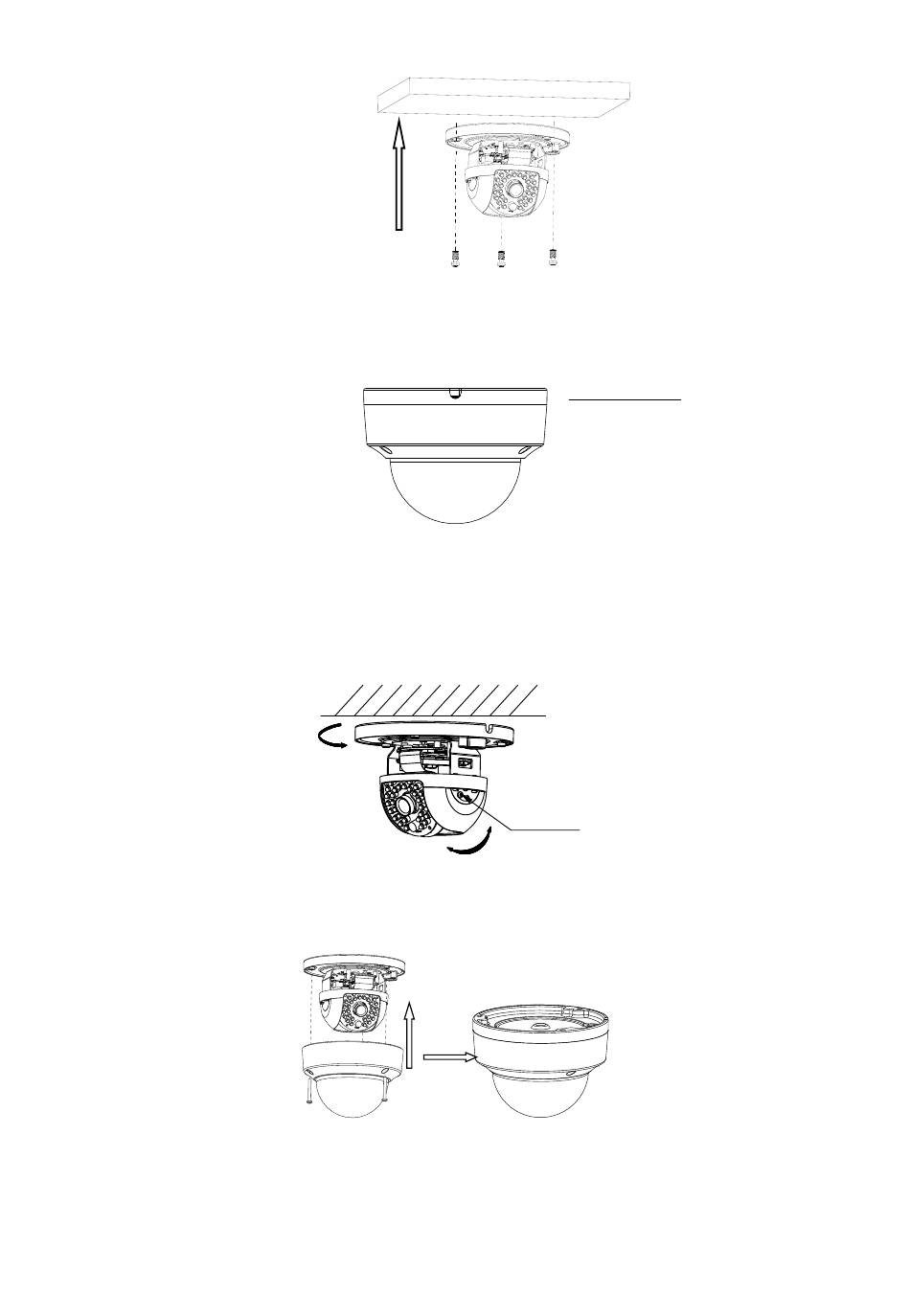

Abbildung 2-3 Befestigen der Montageplatte
Abbildung 2-4 Seitliche Öffnung
0°~360°
Abbildung 2-5 Winkeljustierung der Kamera
Abbildung 2-6 Wiederanbringen der Kuppel
Tilting Adjust
Screw
0°~65°
Schnellstartanleitung
Seitliche
Öffnung
7
