Anschlüsse von Alarmein- und Alarmausgängen
10.9
Dieser Abschnitt bezieht sich lediglich auf Speed-Dome-Kameras, die über die Alarmeingangs- und
Alarmausgangsfunktion verfügen.
Die Speed-Dome-Kamera kann mit Alarmeingängen (0–5 V DC) und Alarmausgängen verbunden
werden. Die folgende Abbildung enthält Hinweise zur Alarmausgabe:
Der Alarm steht als Relaisausgang (keine Spannung) zur Verfügung. Die externe Stromversorgung ist
für den Anschluss an das Alarmgerät erforderlich.
•
Bei einer Gleichstromversorgung (siehe Schaubild links) darf die Eingangsspannung nicht mehr
als 30 V DC, 1 A betragen.
•
Bei einer Wechselstromversorgung muss das externe Relais verwendet werden (siehe Schaubild
rechts), um Schäden an der Speed-Dome-Kamera und die Gefahr von Stromschlägen zu
vermeiden.
Symbol
Vanderbilt
C-301498

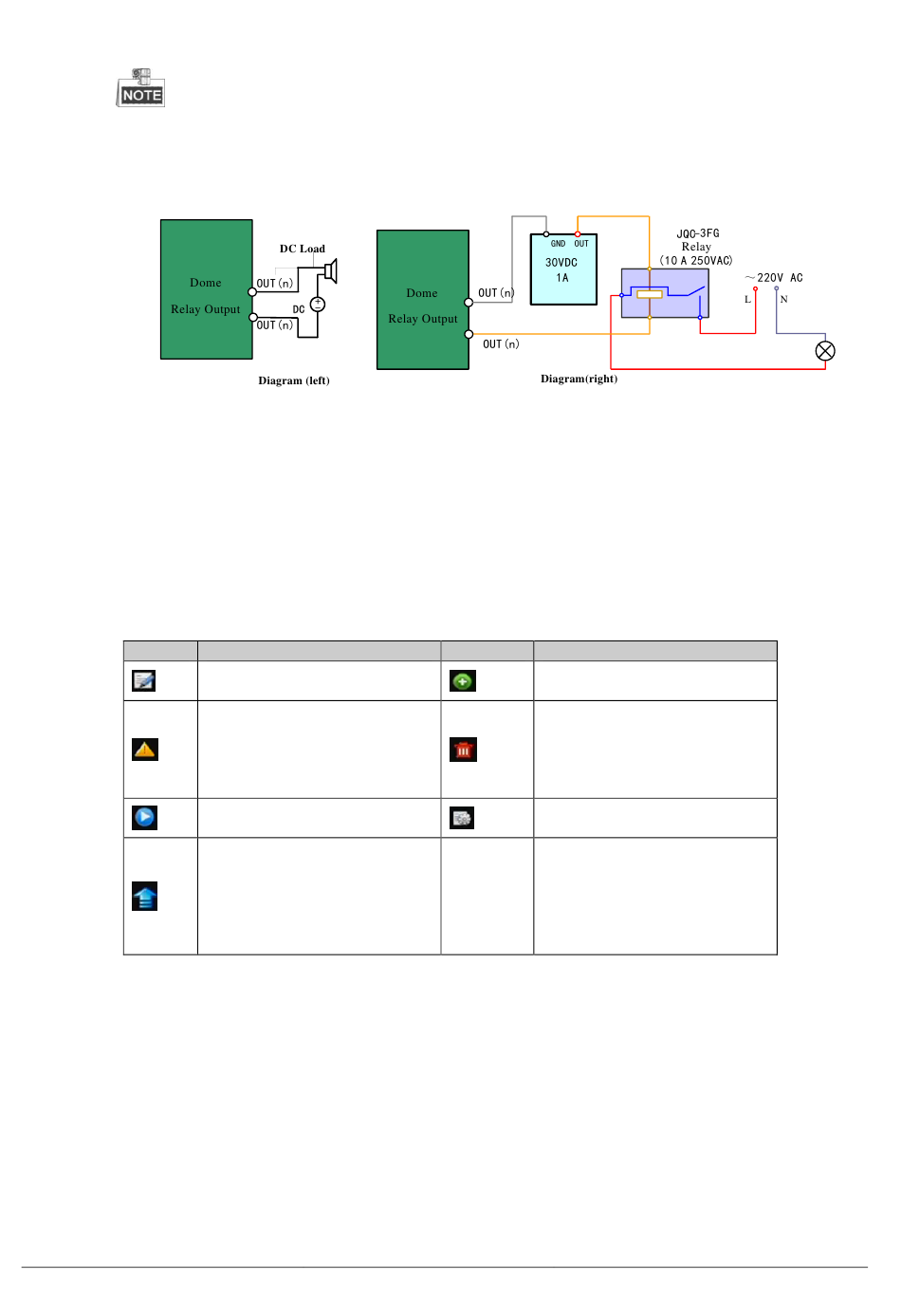

Abbildung 10-12 Alarmausgangsanschlüsse
Erklärung
Grundparameter der Kamera
bearbeiten
Die Kamera ist nicht
angeschlossen; wenn Sie auf
das Symbol klicken, werden
die Ausnahme-Informationen
für die Kamera angezeigt.
Live-Video der verbundenen
Kamera wiedergeben
Upgrade der
angeschlossenen IP-Kamera
Symbolerklärung
Symbol
Erklärung
Erkannte IP-Kamera
hinzufügen
IP-Kamera löschen
Erweiterte Einstellungen der
Kamera
Sicherheitsstatus der zu
aktivierenden bzw. zu
deaktivierenden Kamera oder
Sicherheit
Kennwortstärke
(stark/schwach/riskant)
anzeigen
119
Anhang
© Vanderbilt 2017
CCMD2010-OIRD
