2.2 Montage

2.2.1 Deckenmontage

Schritte:
1. Bauen Sie die Kamera auseinander. Siehe hierzu Abschnitt 2.1.
2. Legen Sie die beiliegende Bohrschablone an der Stelle auf, an der die Kamera montiert werden
soll.
3. Bohren Sie die Löcher für die Schrauben nach der vorgegebenen Bohrschablone in die Decke.
4. Wenn Sie die Kabel in der Decke verlegen möchten, bohren Sie nach der vorgegebenen
Bohrschablone ein Loch für die Kabel in die Decke. Sie können diesen Schritt überspringen, wenn
Sie stattdessen die Kabel entlang der Decke verlegen.
5. Montieren Sie die Kamera an der Decke, indem Sie die Löcher des Gehäuses mit den Löchern in
der Decke ausrichten.
6. Befestigen Sie die Kamera mit den mitgelieferten Schrauben.
7. Führen Sie die Kabel durch die Kabelöffnung.
8. Schließen Sie den Videoausgangsanschluss an den Monitor an. Schließen Sie das Stromkabel an
den Stromversorgungsanschluss an.
9. Passen Sie Bild und Fokus an. Nähere Informationen hierzu finden Sie in Abschnitt 2.3.
10. Setzen Sie den schwarzen Einsatz wieder in die Kamera ein.
11. Setzen Sie die Kuppel wieder auf die Kamera auf, und sichern Sie die Kuppel mit Schrauben.
© Vanderbilt 2017
Side Cable Outlet
Cable Outlet
Drilling Template for Outdoor
Day/Night Vandal-proof Dome Camera
Screw Hole

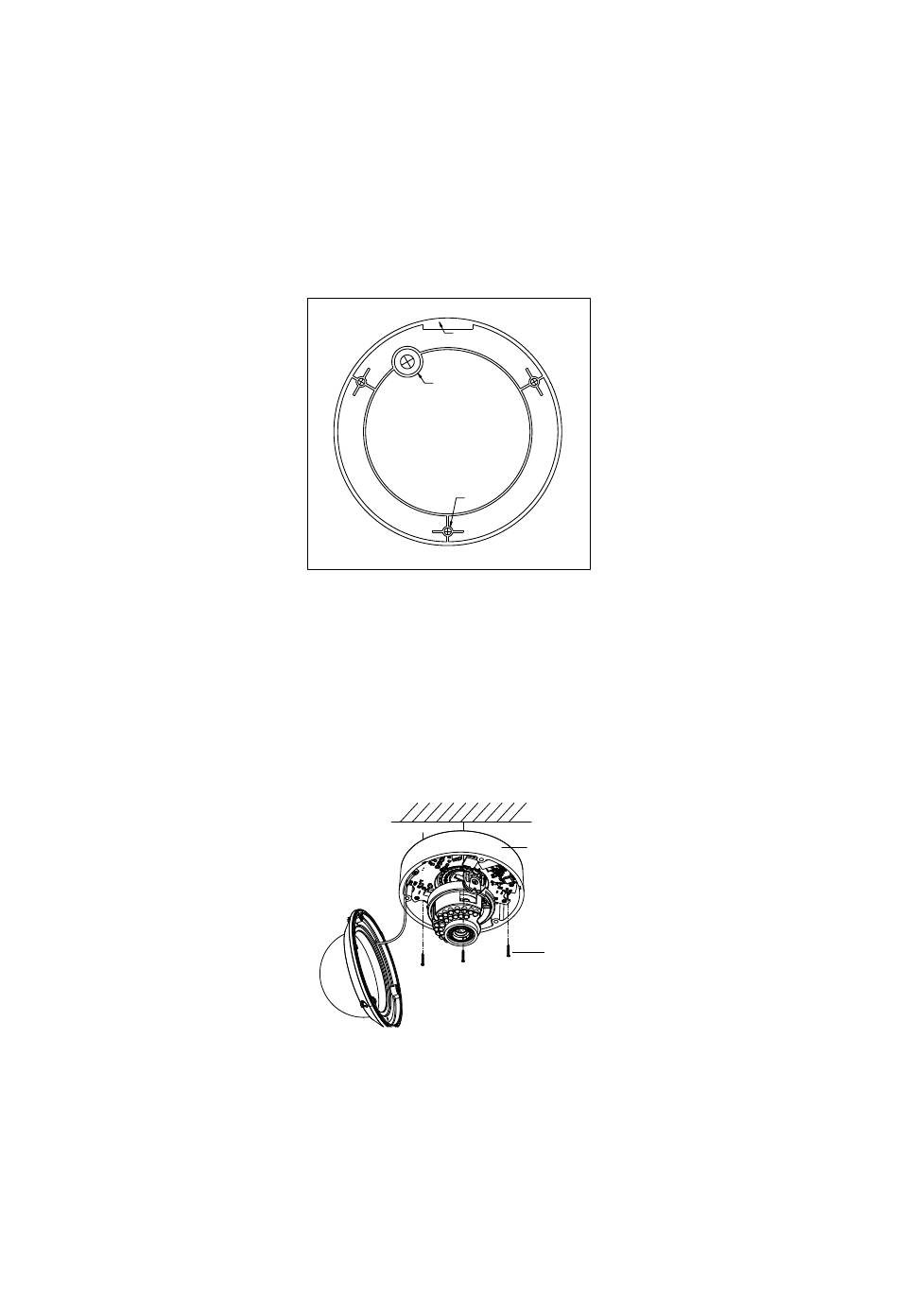

Abbildung 2-2 Bohrschablone
Abbildung 2-3 Befestigen der Kamera
Back Box
Screw
