Probleme bei der praktischen Anwendung
10.5.4
Normalerweise verwenden Benutzer eine sternförmige Verbindung. In diesem Fall müssen die
Abschlusswiderstände zwischen den beiden Geräten geschaltet werden, die am weitesten
voneinander entfernt sind (siehe Abbildung 10-10, 1# und 15#). Diese Verbindungsmethode erfüllt
jedoch nicht die Anforderungen der RS-485-Norm und kann zu Problemen wie Signalreflexion,
nachlassende Entstörungsfähigkeit usw. führen. Dadurch lässt sich die Dome-Kamera eventuell nicht
mehr steuern, oder sie führt eigenständig Funktionen aus.
In diesem Fall sollte ein RS-485-Verteiler hinzugefügt werden. Dadurch kann die Sternverbindung so
geändert werden, dass die Anforderungen der RS-485-Norm erfüllt werden. Probleme werden somit
vermieden und die Kommunikationszuverlässigkeit verbessert. Siehe folgende Abbildung:
Vanderbilt
C-301498

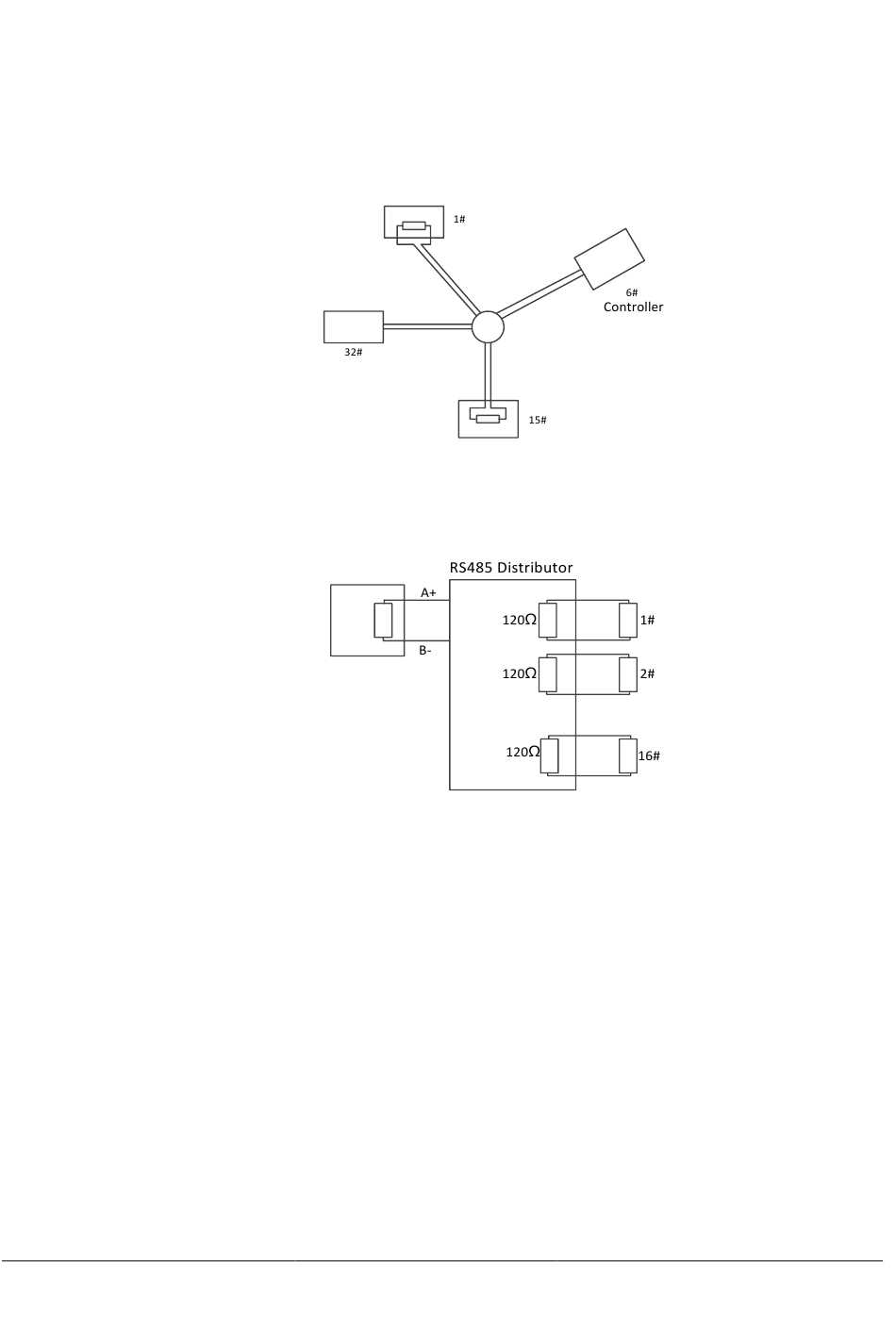

Abbildung 10-10 Sternschaltung
Abbildung 10-11 RS-485-Verteiler
114
Anhang
© Vanderbilt 2017
CCMD2010-OIRD
