Vanderbilt CPMS2010-IR Schnellstartanleitung
Netzwerk ip bullet kamera
Inhaltsverzeichnis
Verwandte Anleitungen für Vanderbilt CPMS2010-IR
Inhaltszusammenfassung für Vanderbilt CPMS2010-IR

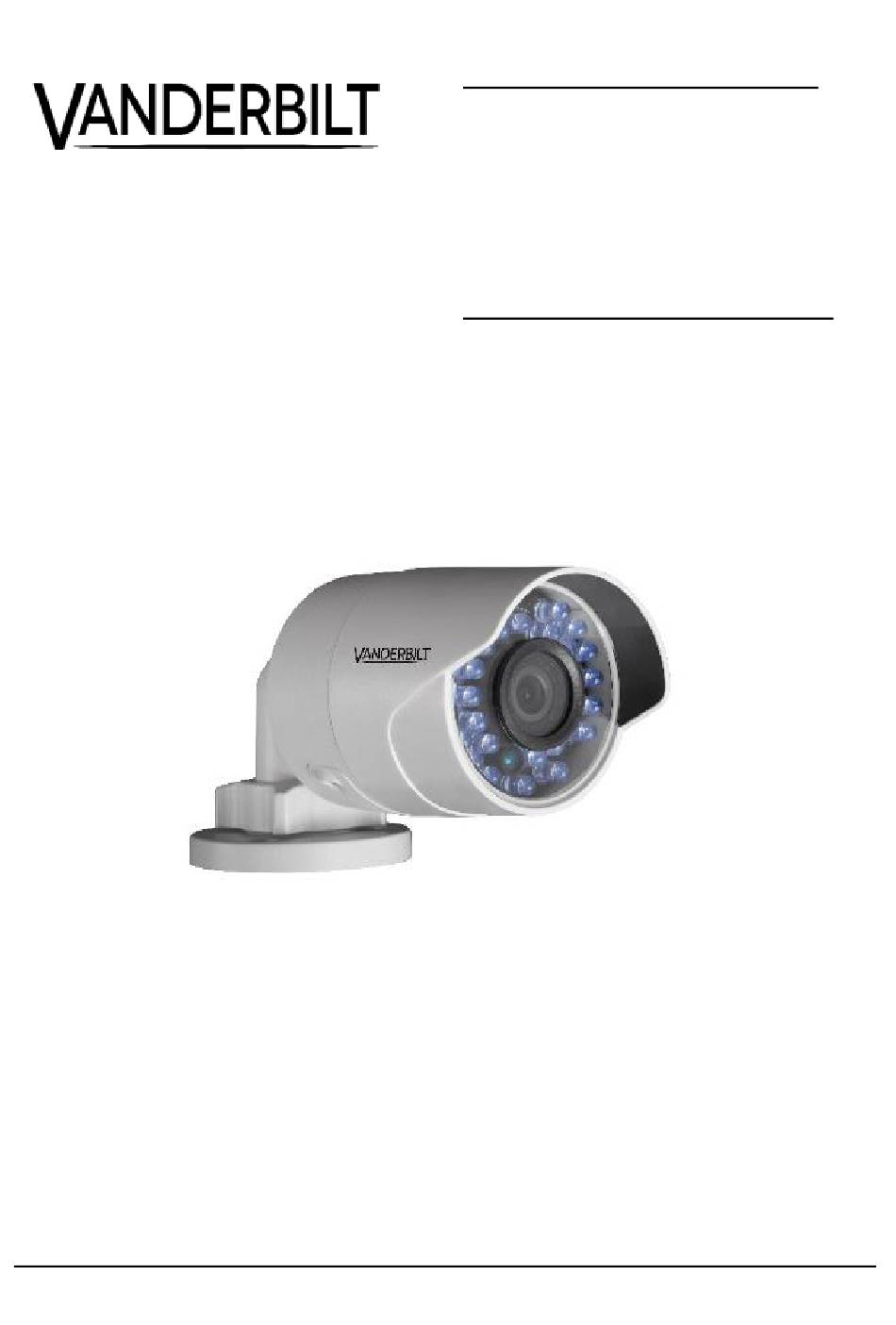

- Seite 1 Netzwerk IP Bullet Kamera Eventys CPMS2010-IR Schnellstartanleitung © Vanderbilt 2016...
- Seite 2 Informationen zum Handbuch In diesem Handbuch wird die Netzwerk IP Bullet Kamera CPMS2010-IR erläutert. Das Handbuch enthält Anweisungen zum Verwenden und Verwalten des Produkts. Abbildungen, Diagramme, Bilder und alle anderen Informationen in diesem Dokument dienen ausschließlich der Beschreibung und Erklärung. Die in diesem Handbuch enthaltenen Informationen können sich...
- Seite 3 2012/19/EU (WEEE-Richtlinie): Mit diesem Symbol gekennzeichnete Produkte dürfen in der Europäischen Union nicht als unsortierter Siedlungsabfall entsorgt werden. Geben Sie dieses Produkt beim Kauf eines entsprechenden Neugeräts zur ordnungsgemäßen Entsorgung bei Ihrem Händler vor Ort oder an entsprechend gekennzeichneten © Vanderbilt 2016...
- Seite 4 Vorsichtsmaßnahmen sind in die Kategorien „Warnung“ und „Vorsicht“ unterteilt. Warnung: Bei Missachtung eines dieser Hinweise besteht die Gefahr von ernsthaften oder sogar tödlichen Verletzungen. Vorsicht: Bei Missachtung eines dieser Hinweise besteht die Gefahr von Verletzungen oder Geräteschäden. © Vanderbilt 2016...
- Seite 5 Ausführliche Informationen finden Sie in den technischen Spezifikationen. Verwenden Sie ein Netzteil, das die ● Anforderungen der Norm für Sicherheits- Kleinspannung (SELV) erfüllt. Verwenden Sie außerdem eine Spannungsquelle mit 12 V Gleichstrom oder 24 V Wechselstrom gemäß © Vanderbilt 2016...
- Seite 6 Lassen Sie die Kamera nicht fallen und ● vermeiden Sie heftige Stöße. Berühren Sie die Sensormodule nicht mit den ● Fingern. Reinigen Sie sie bei Bedarf mit einem sauberen Tuch und etwas Ethanol. Falls die Kamera längere Zeit nicht benutzt wird, bringen © Vanderbilt 2016...
- Seite 7 Wasser und anderen Flüssigkeiten fern. Die Kamera darf nur in der Originalverpackung ● oder einer Verpackung mit derselben Struktur transportiert werden. Regelmäßiger Teileaustausch: Einige Teile (z. B. ● Elektrolytkondensator) des Geräts müssen je nach ihrer durchschnittlichen Lebensdauer in © Vanderbilt 2016...
- Seite 8 Falls das Produkt nicht einwandfrei funktionieren ● sollte, wenden Sie sich an Ihren Händler oder den nächstgelegenen Kundendienst. Versuchen Sie keinesfalls, die Kamera selbst zu demontieren. (Wir haften nicht für Probleme, die auf unbefugte Reparatur-/Instandhaltungsmaßnahmen zurückzuführen sind.) © Vanderbilt 2016...
- Seite 9 Spannung des Gerätes ist. Verwenden Sie eine unterbrechungsfreie Stromversorgung (USV), um eine fortlaufende Funktion des Gerätes bei einem Stromausfall der Netzstromversorgung sicherzustellen. Bitte achten Sie darauf, dass die Länge des ● verwendeten Spannungsversorgungskabels kleiner als 3 m ist. © Vanderbilt 2016...
-
Seite 10: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Beschreibung des Aussehens ......11 1.1 Überblick über CPMS2010-IR IP Bullet Kamera ... 11 1.1.1 Einsetzen der microSD-Karte ......14 1.1.2 Zurücksetzen der Kamera ......15 2 Montage ..............16 2.1 Montage der Bullet IP Kamera ......17 2.2 Montage der wasserfesten Abdeckung für das... -
Seite 11: Beschreibung Des Aussehens
1 Beschreibung des Aussehens 1.1 Überblick über CPMS2010-IR IP Bullet Kamera Abbildung 1-1 CPMS2010-IR Bullet IP Kamera © Vanderbilt 2016... - Seite 12 PoE-Kabel Einstellmutter GND-Schraube WPS-/Reset- Taste Hinweis: Diese Art von IP Kamera unterstützt PoE-Netzteile (Power over Ethernet). Die Stromversorgung der Kamera kann durch Anschluss einer 12-V-DC- Schnittstelle und Ethernet-Schnittstelle erfolgen. Alternativ können Sie nur die Ethernet-Schnittstelle anschließen. © Vanderbilt 2016...
- Seite 13 Taste und den microSD-Kartensteckplatz sehen. WPS/RESET microSD Card Slot Abbildung 1-2 Entfernen der microSD-Karten-/WPS-/RESET-Abdeckung Hinweis: Die WPS- und Reset-Funktion sind in derselben Taste integriert. Die Taste funktioniert nur dann wie eine Reset-Taste, wenn sie beim Einschalten der Kamera betätigt wird. © Vanderbilt 2016...
-
Seite 14: Einsetzen Der Microsd-Karte
1.1.1 Einsetzen der microSD-Karte Setzen Sie die microSD-Karte in den microSD- Kartensteckplatz ein. microSD Card Slot Abbildung 1-3 Einsetzen der microSD-Karte © Vanderbilt 2016... -
Seite 15: Zurücksetzen Der Kamera
1.1.2 Zurücksetzen der Kamera Drücken Sie beim Einschalten oder Neustarten der Kamera ca. 10 Sekunden lang die WPS-/RESET- Taste, um die Standardeinstellungen wiederherzustellen. Hierzu zählen Benutzername, Kennwort, IP-Adresse, Portnummer usw. WPS/RESET Abbildung 1-4 WPS-/Reset-Taste © Vanderbilt 2016... -
Seite 16: Montage
Staub oder Fett auf der Kuppelabdeckung ● verursacht IR-Reflektionen. Entfernen Sie die Schutzfolie der Kuppelabdeckung erst, nachdem die Montage abgeschlossen ist. Entfernen Sie eventuelle Staub- oder Fettablagerungen auf der Kuppelabdeckung mit einem sauberen, weichen Tuch und Isopropylalkohol. © Vanderbilt 2016... -
Seite 17: Montage Der Bullet Ip Kamera
Für die IP Kamera sind sowohl Wand- als auch Deckenmontagen geeignet. Beispielhaft wird in diesem Abschnitt die Wandmontage beschrieben. Sie können bei Auswahl der Deckenmontage die Vorgehensweise der Wandmontage als Referenz nehmen. Schritte: 1. Bohren Sie anhand der Bohrschablone die Schraubenlöcher in die Wand. © Vanderbilt 2016... - Seite 18 Hole Ceiling Mounting Hole Hole Abbildung 2-1 Bohrschablone 2. Verlegen Sie die entsprechenden Kabel. 3. Befestigen Sie die Kamera mit den mitgelieferten Schrauben an der Wand. © Vanderbilt 2016...
- Seite 19 4. Schließen Sie das entsprechende Netz- /Videoausgangskabel an. 5. Stellen Sie den Winkel der Überwachungskamera ein. Adjusting Nut 0°~360° 0°~360° 0°~90° Abbildung 2-3 Einstellen über 3 Achsen 1). Lösen Sie die Einstellmutter. 2). Stellen Sie die Schwenkrichtung [0° bis 360°] ein. © Vanderbilt 2016...
-
Seite 20: Montage Der Wasserfesten Abdeckung Für Das Netzwerkkabel (Optional)
Wenn die Kamera außen montiert ist, können Sie das wasserfeste Zubehör für das Netzwerkkabel anpassen, nachdem Sie die Kamera an der Montagefläche befestigt haben. ① ② ③ ④ ⑤ ⑥ ⑦ Abbildung 2-4 Wasserfeste Zubehörkomponenten Tabelle 2-1 Komponenten Komponenten Netzwerkschnittstellen-Buchse der Kamera O-Ring-Dichtung © Vanderbilt 2016... - Seite 21 Komponenten Netzwerkstecker Wasserfestes Anschlussstück Wasserfeste Gummidichtung Muffe Netzwerkkabel des Routers/Switch Align the snap and notch. i. Insert into ⑤ ④ ii. Secure with ⑥ ④ Camera Switch/Router Abbildung 2-5 Montage von wasserfestem Zubehör © Vanderbilt 2016...
- Seite 22 6. Richten Sie den Einrasthaken am wasserfesten ④ Anschlussstück mit der Aussparung an der ① Netzwerkschnittstellen-Buchse der Kamera aus und bringen Sie zum Abschluss der Montage ④ das wasserfeste Anschlussstück an der ① Netzwerkschnittstellen-Buchse der Kamera an. © Vanderbilt 2016...
-
Seite 23: Konfigurieren Der Netzwerkkamera Via Lan
3.1 Verkabelung Schließen Sie die Kamera wie in den folgenden Abbildungen gezeigt an das Netzwerk an. Network Cable Network Camera 半球 Computer Abbildung 3-1 Direktanschluss 网络交换机 Network Camera Computer 半球 Abbildung 3-2 Anschluss via Switch oder Router © Vanderbilt 2016... -
Seite 24: Aktivieren Der Kamera
Hinweise: Die Standard-IP-Adresse der Kamera ist 192.168.0.10. Standard Benutzer & Passwort ist admin Da die Kamera standardmäßig DHCP aktiviert, müssen Sie die Kamera mittels Eventys IP Search Tool-Software aktivieren und die IP- Adresse suchen. © Vanderbilt 2016... - Seite 25 Kennwort mit mindestens 8 Zeichen, darunter Groß- und Kleinbuchstaben, Ziffern und Sonderzeichen, fest, um die Produktsicherheit zu erhöhen. Das Kennwort sollte regelmäßig geändert werden, insbesondere in Systemen mit hohen Sicherheitsanforderungen. Ein monatlicher oder wöchentlicher Wechsel steigert den Schutz des Produkts deutlich. © Vanderbilt 2016...
-
Seite 26: Aktivierung Via Eventys Ip Search Tool
Informationen zu den beiden anderen Aktivierungsmethoden finden Sie im Benutzerhandbuch der Netzwerkkamera. Schritte: 1. Suchen Sie mit der Eventys IP Search Tool- Software nach Onlinegeräten. 2. Überprüfen Sie den Gerätestatus in der Geräteliste und wählen Sie das inaktive Gerät aus. © Vanderbilt 2016... - Seite 27 Die Eventys IP Search Tool-Software unterstützt die Stapelaktivierung der Kamera. Weitere Informationen finden Sie im Benutzerhandbuch der Eventys IP Search Tool-Software. 3. Legen Sie ein Kennwort fest und geben Sie dieses Kennwort in das entsprechende Feld ein. Bestätigen Sie das Kennwort anschließend. © Vanderbilt 2016...
- Seite 28 4. Klicken Sie auf OK, um das Kennwort zu speichern. Im Pop-up-Fenster können Sie sehen, wann die Aktivierung abgeschlossen ist. Falls die Aktivierung fehlschlägt, stellen Sie sicher, dass das Kennwort die Anforderungen erfüllt, und versuchen Sie es erneut. © Vanderbilt 2016...
-
Seite 29: Ändern Der Ip-Adresse
Falls die Kamera nicht aktiviert ist, aktivieren Sie sie wie in Abschnitt 3.2 beschrieben. 3. Ändern Sie die IP-Adresse so, dass sie dasselbe Subnetz hat wie der Computer. Ändern Sie hierzu entweder manuell die IP-Adresse oder aktivieren Sie das Kontrollkästchen „DHCP aktivieren“. © Vanderbilt 2016... - Seite 30 Abbildung 3-5 Ändern der IP-Adresse 4. Geben Sie das Kennwort ein, um Ihre Änderung der IP-Adresse zu aktivieren. Die Eventys IP Search Tool-Software unterstützt die Stapeländerung von IP-Adressen. Weitere Informationen finden Sie im Benutzerhandbuch der Eventys IP Search Tool-Software. © Vanderbilt 2016...
-
Seite 31: Zugriff Via Webbrowser
Falls die Kamera nicht aktiviert ist, aktivieren Sie sie wie in Abschnitt 3.2 beschrieben. 3. Geben Sie den Benutzernamen und das Kennwort ein. Der Administrator muss die Gerätekonten und die Benutzer-/Bedienerberechtigungen ordnungsgemäß konfigurieren. Nicht benötigte Konten und Berechtigungen sollten gelöscht werden. © Vanderbilt 2016... - Seite 32 5. Installieren Sie das Plug-in, bevor Sie die Live-Ansicht aufrufen und die Kamera in Betrieb nehmen. Befolgen Sie die Installationsanweisungen, um das Plug-in zu installieren. Hinweis: Zur Installation des Plug-ins müssen Sie unter Umständen den Webbrowser schließen. © Vanderbilt 2016...
- Seite 33 Abbildung 4-2 Herunterladen des Plug-ins 6. Öffnen Sie nach Abschluss der Plug-in-Installation erneut den Webbrowser und melden Sie sich wieder an, indem Sie Schritt 2 bis 4 wiederholen. Hinweis: Detaillierte Anweisungen zur weiteren Konfiguration entnehmen Sie bitte dem Benutzerhandbuch dieser Netzwerkkamera. © Vanderbilt 2016...
- Seite 34 Issued by Vanderbilt © Vanderbilt 2016 Clonshaugh Business and Data and design subject to change without Technology Park notice Clonshaugh Supply subject to availability Dublin 17 Document no: C-301127 Ireland Document version: www.vanderbiltindustries.com Edition : 05/07/2016...
