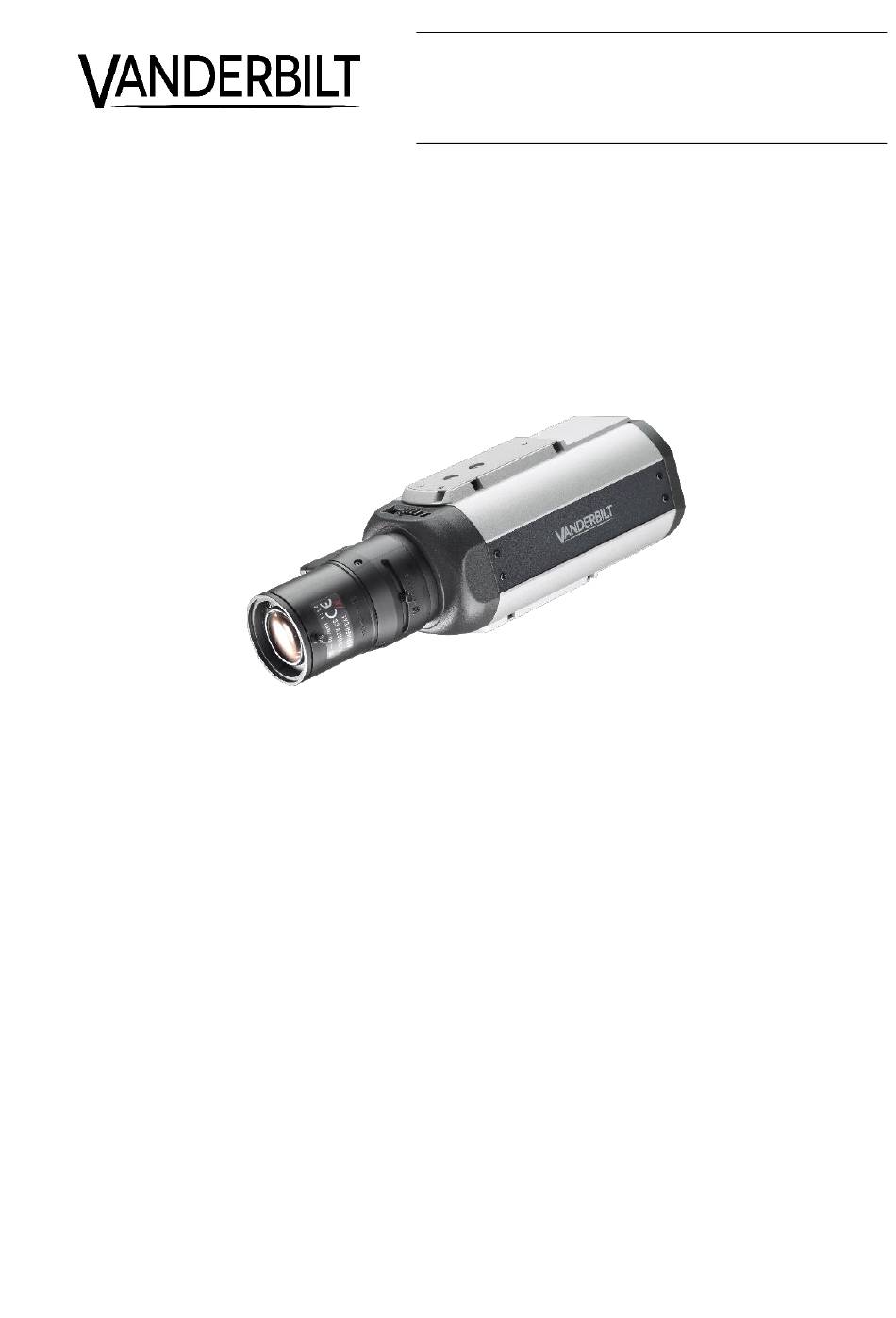

- Seite 1 CCMS3039 Leistungsstarke 3MP-IP-Boxkamera Konfiguration...
- Seite 2 Liefermöglichkeiten und technische Änderungen vorbehalten. Data and design subject to change without notice. / Supply subject to availability. © 2016 Copyright by Vanderbilt Wir behalten uns alle Rechte an diesem Dokument und an dem in ihm dargestellten Gegenstand vor. Der Empfänger erkennt diese Rechte an und wird dieses Dokument nicht ohne unsere vorgängige schriftliche Ermächtigung ganz oder teilweise Dritten zugänglich machen oder...
-
Seite 3: Inhaltsverzeichnis
Inhalt Hinweise zu diesem Dokument ............5 Sicherheit .................... 6 Zielpublikum ..................6 Allgemeine Sicherheitshinweise ............6 Instandhaltung und Wartung ..............7 Bedeutung der Warnhinweise .............. 7 Bedeutung der Gefahrensymbole ............7 EU-Richtlinien ..................8 Technische Daten ................9 Bestellangaben ................. 11 Lieferumfang .................. - Seite 4 9.5.5 NAS-Aufzeichnung ................69 Audio ....................70 Datum/Uhrzeit ................... 71 Zugriffsschutz ..................72 9.8.1 Administrator ..................72 9.8.2 Benutzerliste ..................73 Firewall ....................74 9.9.1 IP-Adressfilter ..................74 9.9.2 Unzulässige Ports ................75 9.9.3 Unzulässige Protokolle ..............75 9.10 System ....................76 9.10.1 Einstellungen ..................
-
Seite 5: Hinweise Zu Diesem Dokument
Kontakt Bei Fragen oder Vorschlägen in Bezug auf dieses Produkt oder diese Dokumenta- tion wenden Sie sich bitte an unser Technical Competence Center: Internet: www.service.vanderbiltindustries.com Schulungen Vanderbilt bietet für alle Produkte Schulungskurse an. Orientierungshilfe [-> 3] Querverweis Speichern Schaltfläche <Strg>... -
Seite 6: Sicherheit
Schließen Sie das Gerät nicht an das 230-V-Stromnetz an, falls es beschä- digt ist oder Teile fehlen. Nehmen Sie nur Veränderungen am Gerät vor, die vom Hersteller genehmigt sind. Verwenden Sie nur vom Hersteller genehmigte Ersatz- und Zubehörteile. © Vanderbilt 2016... -
Seite 7: Instandhaltung Und Wartung
Nehmen Sie Wartungsarbeiten und Änderungen an diesem Gerät nicht selbst vor. Lassen Sie diese nur von Fachpersonal durchführen. Bedeutung der Warnhinweise ACHTUNG Gefahr von leichter bis mittlerer Körperverletzung oder Sachscha- WICHTIG Es kann zu einer Funktionsstörung kommen. Bedeutung der Gefahrensymbole Gefährliche Situation © Vanderbilt 2016... -
Seite 8: Eu-Richtlinien
EU-Richtlinien EU-Richtlinien Das Gerät erfüllt die Anforderungen folgender EG- und EU-Richtlinien. Die EU-Konformitätserklärung für die entsprechenden Vertretungen ist verfügbar bei: Vanderbilt International (IRL) Ltd. Clonshaugh Business and Technology Park Clonshaugh Dublin 17 Irland Europäische Richtlinie 2004/108/EG über elektromagnetische Verträglichkeit – Die Einhaltung der europäischen Richtlinie 2004/108/EG wurde in Tests gemäß... -
Seite 9: Technische Daten
SW: 0,005 lux (F1.2) 50 IRE, 1/25 s, AGC AUS, max. Verstärkung 50 dB (AGC aus) Rauschabstand Verstärkungskontrolle Ein/Aus, wählbar ATW (2.500–10.000 K) / Manuell Weißabgleich 1/6,25–1/10.000 s Elektrischer Verschluss Audioeingang Audioeingang/-ausgang Mini-USB-Hostfunktion Videoausgang Alarmeingang/-ausgang Alarmeingang *3 / Alarmausgang *1 Integrierter Speicher microSD (SDHC) © Vanderbilt 2016... - Seite 10 90 %, nicht kondensierend Lagertemperatur -20 bis +60 °C Luftfeuchtigkeit (Lagerung) 90 %, nicht kondensierend Energiebedarf 24 V Wechselspannung / 12 V Gleichspannung / PoE Energiebedarf 7,5 W (max.) Leistungsaufnahme * Hinweis: Änderungen der Protokolle von Fremdanbietern ohne Vorankündigung vorbehalten. © Vanderbilt 2016...
-
Seite 11: Bestellangaben
Bestellangaben Bestellangaben Produkt Beschreibung Teilenr. Gewicht 420 g CCMS3039 1/3''-3MP-IP-Boxkamera DN WD LL V54561-C106-A100 © Vanderbilt 2016... -
Seite 12: Lieferumfang
Lieferumfang Lieferumfang Eine Netzwerk-Boxkamera Eine gedruckte Schnellstartanleitung Ein IRIS-Anschluss Ein Kreuzschlitz-Bit Eine microSD-Karte (4 GB) Ein Torx-Schraubenschlüssel (T6) Eine CD mit IP Finder, Benutzerhandbuch und Schnellstartanleitung © Vanderbilt 2016... -
Seite 13: Gerätebeschreibung
Gerätebeschreibung Gerätebeschreibung Die CCMS3039 ist eine 3MP-IP-Boxkamera für vielfältige Videoüberwachungsan- wendungen. Sie kann sowohl im Innen- als auch Außenbereich montiert werden. Definition der Kamerateile Einheit: mm Back-Focus-Fixierschraube SD-Kartensteckplatz IRIS-Anschluss SD-Kartenschutz Back-Focus-Justierring 10 Digitaler E/A-Anschluss, RS485, Audio in out 1/4-Zoll-Stativgewinde 11 Stromanschluss mit 12 VDC / 24VAC... -
Seite 14: Belegung Der Anschlussstifte
Drücken Sie die Taste, um die Ka- mera neu zu starten. Halten Sie die Reset/Standard gleiche Taste 5 Sekunden lang ge- drückt, um die Werkseinstellungen der Kamera wiederherzustellen. Beim Einschalten der Kamera leuch- Stromanzeige tet die Betriebs-LED rot auf. © Vanderbilt 2016... -
Seite 15: Installation
Eine Erwärmung des Netzteilgehäuses ist normal. Trennen Sie das Netzteil vor dem Transport von der Steckdose und warten Sie, bis es sich abgekühlt hat. Es könnten Summgeräusche aus dem Inneren des Netzteils zu hören sein. Das ist keine Fehlfunktion. © Vanderbilt 2016... -
Seite 16: Funktionsprinzipien Der Netzwerkkamera
Kamerasuchanwendung „Webcam IP-Finder“: Installieren Sie diese Anwen- dung von der mitgelieferten CD-ROM. 1. Doppelklicken Sie dazu auf der CD-ROM auf die Datei „ipfinder_Setup.exe“. 2. Installieren Sie die Anwendung, indem Sie den Anweisungen auf dem Bild- schirm folgen. © Vanderbilt 2016... -
Seite 17: Verbinden Der Kamera Mit Dem Pc Über Das Netzwerk
Sie die Stromversorgung erst ein, nachdem Sie die Kamera an den Router angeschlossen haben. Die Kamera erhält die IP-Adresse vom DHCP- Server des Routers. Die IP-Adresse ist in diesem Fall nicht 192.168.0.10. Weitere Informationen finden Sie in der Benutzerdokumentation des Computers. © Vanderbilt 2016... - Seite 18 Suchen der Kamera mithilfe von „Webcam IP Manager“ und Anzeigen eines Kamerabildes Siehe Abschnitt 8.10. Starten Sie „Webcam IP Manager“, und klicken Sie auf „Suchen“. Prüfen Sie, ob der Kameraname „Vanderbilt IP Camera“ in der Kameraliste aufgeführt ist. Klicken Sie auf „Vanderbilt IP Camera“, um die Kamera auszuwählen.
-
Seite 19: Verwenden Der Kamerasuchanwendung „Webcam Ip Manager
Verwenden von „Webcam IP Manager“ zum Suchen einer Kamera Stellen Sie den PC bei der Verwendung von „Webcam IP Manager“ auf „Admi- nistratorautorisierung“ ein. Starten Sie „Webcam IP Manager“, und klicken Sie auf „Suchen“. Starten Sie „Webcam IP Manager“, und klicken Sie auf „Suchen“. © Vanderbilt 2016... - Seite 20 Geräte an, die für eine Kommunikation über ihre IP- und MAC-Ad- ressen verfügbar sind. Die IP- und MAC-Adresse jedes Geräts im Netz- werk ist einmalig. Wählen Sie die Kamera aus, deren Startseite Sie öffnen möchten. Klicken Sie auf „Startseite des ausgewählten Geräts“. © Vanderbilt 2016...
-
Seite 21: Anmeldedialog
Ändern Sie aus Sicherheitsgründen die standardmäßige Anmeldungskennung und das dazugehörige Kennwort. Halten Sie die neue Anmeldungskennung und das dazugehörige Kennwort zur zukünftigen Verwendung griffbereit. Informationen zur Änderung der Anmeldungskennung und des Kennworts des Administrators fin- den Sie im Abschnitt „Zugriffsschutz“. © Vanderbilt 2016... -
Seite 22: Anzeige Und Überwachung
Der Browser ist nicht für die Nutzung eines Proxy-Servers eingerichtet. Kli- cken Sie auf „Abbrechen“, um die Konfiguration abzubrechen. Wenn das Kontrollkästchen „Proxyserver für LAN verwenden“ aktiviert ist: Klicken Sie auf „Erweitert“. Ein Proxy-Einrichtungsfenster wird angezeigt. © Vanderbilt 2016... - Seite 23 Sie sie ein, um die Objekterkennungsbereiche in der Live-Anzeige einzublen- den. Fernbedienung: Ein-/Ausschalten des Fernbedienungsfeldes auf der rechten Seite. E-Zoom-Steuerung: Ein-/Ausschalten des E-Zoom-Steuerfelds auf der rech- ten Seite. Audioausgang: Ein-/Ausschalten des Lautsprechers Audioeingang: Ein-/Ausschalten des Mikrofons Pause: Pausieren der Wiedergabe des Live-Anzeigebildes © Vanderbilt 2016...
- Seite 24 Zoom-Bereich auf dem Bildschirm anzeigen, z. B. Z × 1. Dahingegen sind auf dem Fernbedienungsfeld keine Vergrößern/Verkleinern- Funktionen verfügbar und somit wird kein Zoom-Bereich angezeigt, wenn der Benutzer die „+“- oder „–“-Taste betätigt. Wiedergabe in der Live-Anzeige © Vanderbilt 2016...
- Seite 25 ActiveX: Verwenden Sie Internet Explorer 10.0 oder 11.0, um das Streaming anzuzeigen. VLC: Installieren Sie vor der Anzeige des Bildes das VLC-Plugin auf Ihrem Computer. QuickTime: Installieren Sie vor der Anzeige des Bildes QuickTime auf Ihrem Computer. Standbild: Zeigt ein Bild an. © Vanderbilt 2016...
-
Seite 26: Auflösung
- Stream 1 >= Stream 2 >= Stream 3 (AUS stellt die geringste Auflösung dar) 2. Stream 1 muss immer auf EIN stehen. 3. Maximale fps: 30 (NTSC) / 25 (PAL) 4. H264 unterstützt nur SVBR, die maximale Bitrate beträgt 8M. © Vanderbilt 2016... -
Seite 27: Konfiguration
Bitrate gewählt wurde. Die Bitrate liegt dabei im Bereich zwischen 512 K und 12.000 K. GOP: Der Standardwert ist 30 (1 I-Frame plus 29 P-Frames). GOP kann zwi- schen 1 und 60 gewählt werden. (Der max. GOP ist das Minimum von 60 und die Bildrate*3.) © Vanderbilt 2016... -
Seite 28: Netzwerkeinstellungen
Option „Netzwerkeinstellungen“ wählen. 9.2.1 Basiseinstellungen BASISEINSTELLUNGEN Kameraname: Geben Sie den Namen der Kamera ein. Der Standardname ist „VANDERBILT-IP-CAMERA“. Hostname: Geben Sie den Namen Ihres Hosts ein. Der Standardname ist „VAN- DERBILT-IP-CAMERA“. Kameranamen aktivieren: Wählen Sie den entsprechenden OSD-Anzeigenamen. © Vanderbilt 2016... - Seite 29 Ipv6: Wählen Sie „EIN“, um das neue Internetprotokoll zu verwenden, oder „AUS“, um es zu deaktivieren. Port Stream 1 bis Stream 3: Es wird empfohlen, die Standardeinstellungen zu verwenden. Falls diese geändert werden müssen, wenden Sie sich an den Systemadministrator. © Vanderbilt 2016...
-
Seite 30: Ddns-Einstellungen
Wählen Sie „EIN“, um die DDNS-Funktion zu aktivieren. Wählen Sie Ihren DDNS-Server aus dem Listenfeld, geben Sie Ihre „Benut- zerkennung“ und das „Kennwort“ ein, und bestätigen Sie das Kennwort im Feld „Kennwortbestätigung“. Klicken Sie auf „Speichern“, um die Einstellungen zu speichern. © Vanderbilt 2016... -
Seite 31: Ftp-Server
Beachten Sie bitte, dass die die Authentifizierung nicht vorab aktiviert werden muss, um mit RTSP fortzufahren. Stream 1–3: Wählen Sie einen Übertragungstyp, und geben Sie den RTP-Port für den Unicast-Typ oder den Video-Port, Audio-Port und Meta-Port für den Multicast- Typ ein. © Vanderbilt 2016... -
Seite 32: Https
802.1X ist ein IEEE-Standard für portbasierte Netzwerkzugriffssteuerungen und definiert die Kapselung des Extensible Authentication Protocol (EAP) über IEEE802, was auch als „EAP over LAN“ bezeichnet wird. Klicken Sie zur Aktivie- rung einfach auf das entsprechende Dropdown-Menü und wählen Sie die dazuge- hörigen EAP-Protokolltypen aus. © Vanderbilt 2016... - Seite 33 Geben Sie hier die anonyme ID ein. • CA-Zertifikat (für EAP-TTLS und EAP-PEAP verfügbar) 1. Klicken Sie auf „Durchsuchen“. Daraufhin wird ein Fenster angezeigt. 2. Wählen Sie das gewünschte Zertifikat. 3. Klicken Sie auf „Hochladen“, um die *.pem-Datei des Zertifikats hochzula- den. © Vanderbilt 2016...
-
Seite 34: Snmp
Geben Sie die Anmeldungskennung ein, und wählen Sie einen Authentifizierungs- modus (Keiner, MD5 oder SHA) unter Angabe des dazugehörigen Authentifizie- rungskennworts. Wählen Sie einen Privatsphärenmodus unter „Privatsphäre Mo- dus“ (Keiner, AES oder DES), und geben Sie bei „Privatsphäre Passwort“ das Pri- vatsphärenkennwort ein. Trap © Vanderbilt 2016... -
Seite 35: 3Gpp
Ereignis: Diese Option wurde speziell für das Eintreten eines Ereignisses entwi- ckelt. Ist „EIN“ ausgewählt, wird automatisch eine Ereignis-Protokolldatei für die nachträgliche Überprüfung aufgezeichnet. 9.2.8 3GPP 3GPP ist ein technischer Standard der dritten Generation, der sich auf GSM-Kern- netzwerke als Grundlage und UTRA als Funkschnittstelle bezieht. © Vanderbilt 2016... -
Seite 36: Bildparameter
Diese Option regelt die Lichtintensität des Bildes. Hier stehen fünf spezifische Anwendungsbedingungen zur Auswahl: „Manuell“, „AES“ (Automatic Electro- nic Shutter), „ALC“ (Auto Lens Control), „Flimmerfrei“ und „LightBooster“ für die Kamera; die Optionen sind abhängig von der Anwendungsumgebung. © Vanderbilt 2016... - Seite 37 Tag/Nacht-Einstellungen im Modus „Auto“. Bei der Auswahl des Modus „gleich“ gelten die Tag- und Nacht-Bildeinstellungen für die „Bildfarbe 1“. Im Gegensatz dazu gelten im Modus „verschieden“ die Tag-Bildeinstellungen für „Bildfarbe 1“ und die Nacht-Bildeinstellungen für „Bildfarbe 2“. IR-Filter-Modus (entfernbarer IR-Sperrfilter) © Vanderbilt 2016...
- Seite 38 Legen Sie den Bildfarbton zwischen -100 und 100 fest. Der Wert 100 ergibt den Farbton mit der größten Sättigung. AWB: Legen Sie die Weißabgleichswerte fest, um die Aufnahme an die Umge- bungsbedingungen anzupassen und eine optimale Farbwiedergabe sicherzu- stellen. © Vanderbilt 2016...
- Seite 39 Kopf gestellt werden. Wählen Sie „EIN“, um die Umkehrfunktion zu akti- vieren, und „AUS“, um sie zu deaktivieren. Bildspiegelung: Das gewählte Bild wird gespiegelt. Wählen Sie „EIN“, um die Spiegelfunktion zu aktivieren, und „AUS“, um sie zu deaktivieren. © Vanderbilt 2016...
-
Seite 40: Einstellungen Für Maskierte Bereiche
Durch die Aktivierung der Funktion für maskierte Bereiche wird die Farbein- stellung verfügbar, es können Farben wie Schwarz, Weiß und Grau für den maskierten Bereich eingestellt werden. Klicken Sie auf „Speichern“, um die Maskierungseinstellungen zu überneh- men. © Vanderbilt 2016... -
Seite 41: Ausschnittbereichseinstellungen
Klicken Sie auf „OK“, um die Einstellungen abzuschließen und zu speichern. Öffnen Sie die Live-Anzeige, und wählen Sie den Stream, dessen Auflösung bereits auf „Beschneiden“ eingestellt ist. Das Bild der Live-Anzeige zeigt da- raufhin nur den Schnittbereich entsprechend der vorherigen Schnitteinstel- lung an (siehe unteres Beispiel). © Vanderbilt 2016... -
Seite 42: Osd-Einstellungen
Auf dieser Seite kann der Benutzer die OSD-Position und -Farbe einstellen. Außer- dem kann eingestellt werden, an welcher horizontalen bzw. vertikalen Position auf dem Bildschirm der Alarmtext, der Kameraname und Datum/Uhrzeit angezeigt wer- den. Die Farboption ist nur für den Kameranamen und den Alarmtext verfügbar. © Vanderbilt 2016... -
Seite 43: Alarm / Vca
Geben Sie einen Text für die Alarmmeldung ein. Maximal Es können 22 Zei- chen eingegeben werden. Audioausgang Bei der Auswahl von „EIN“ wird eine akustische Alarmmeldung an einen ex- ternen Lautsprecher übertragen. Am Audioausgang muss ein Lautsprecher mit integriertem Verstärker angeschlos- sen sein. © Vanderbilt 2016... - Seite 44 Administrator über verdächtige Bewegungen informiert. Bereich Klicken Sie auf die Schaltfläche „Bewegungsbereich festlegen“, um eine de- taillierte Einstellungsseite anzuzeigen. Dort kann der Benutzer mit linker ge- drückter Maustaste ein blaues Rechteck aufziehen, das den Bereich für die Bewegungsmeldung festlegt. © Vanderbilt 2016...
- Seite 45 In diesem Feld kann eine individuelle Meldung für den Bewegungsalarm ein- gegeben werden. Audioausgang Bei der Auswahl von „EIN“ wird eine akustische Alarmmeldung an einen ex- ternen Lautsprecher übertragen. Am Audioausgang muss ein Lautsprecher mit integriertem Verstärker angeschlos- sen sein. © Vanderbilt 2016...
- Seite 46 Grenzen überschreiten. Die ideale Anwendung dieser Funktion ist beispielsweise am Ein- bzw. Ausgang eines Einkaufszentrums. Außerdem kann sie zur Verkehrszählung an einer Kreuzung verwendet werden. Bereich Klicken Sie auf die Schaltfläche „Objektzählung einstellen“, um die nachste- hende detaillierte Einstellungsseite anzuzeigen. © Vanderbilt 2016...
- Seite 47 Die Option ist deaktiviert, wenn für die Empfindlichkeit die Option „Erweitert“ gewählt ist. Min Größe Die minimale Größe des Objekts kann erkannt und im Bereich von 0 bis 8 gewertet werden. Die Option ist deaktiviert, wenn für die Empfindlichkeit die Option „Erweitert“ gewählt ist. © Vanderbilt 2016...
- Seite 48 Objektzählung in der Live-Anzeige: Nach der ordnungsgemäßen Konfiguration der Einstellungen kann der Benutzer die Objektzählung in der Live-Anzeige überwachen. Öffnen Sie die Live-Anzeige, und klicken Sie auf die Schaltfläche „ “, um die gerade ausgeführte Objektzäh- lung anzuzeigen. © Vanderbilt 2016...
- Seite 49 Stunde gezählten Objekte überprüfen. Die gezählten Objekte werden systematisch in zwei getrennte Richtungen aufgezeichnet, was durch Pfeile mit unterschiedlichem Muster (ausgefüllt und nicht ausgefüllt) dar- gestellt wird. Durch Klicken auf eine Stunde wird eine Meldung mit der © Vanderbilt 2016...
- Seite 50 Gesamtzahl der jeweiligen Richtung. • Zurücksetzen Durch Klicken auf diese Schaltfläche werden alle Informationsdaten zu- rückgesetzt. • ID anzeigen Klicken Sie auf diese Schaltfläche, um die ID für sich bewegende Ob- jekte innerhalb des Live-Anzeigebildes anzuzeigen oder auszublenden. © Vanderbilt 2016...
- Seite 51 Personen herumlungern, z. B. auf privaten Parkplätzen, am Eingang des Rathauses oder eines Regierungsgebäudes. Dazu kann die Verweilerkennung („Herumlungern“) aktiviert werden, um schnell verdächtige Personen zu erkennen. Bereich Klicken Sie auf die Schaltfläche „Herumlungern einstellen“, um die nachste- hende detaillierte Einstellungsseite anzuzeigen. © Vanderbilt 2016...
- Seite 52 Je kleiner der Wert (1) ist, desto eher erkennt die Kamera Objekte, wenn sich die Licht- oder Bewegungsverhältnisse geringfügig ändern. Je grö- ßer der Wert (255) ist, desto mehr erkennt die Kamera Objekte nur, wenn sich die Licht- oder Bewegungsverhältnisse stark verändern. © Vanderbilt 2016...
- Seite 53 Herumlungern in der Live-Anzeige überwachen. Öffnen Sie die Live-Anzeige, und klicken Sie auf die Schaltfläche „ “, um die gerade ausgeführte Erkennung von herumlungernden Objekten anzuzeigen. Im oberen Screenshot sehen Sie einige unterschiedlich farbige Rechtecke, die fol- gende Bedeutungen haben: © Vanderbilt 2016...
- Seite 54 Herumlungern pro Stunde überprüfen. Durch Klicken auf eine Stunde wird eine Meldung mit der relativen Uhrzeit angezeigt. „Zuletzt zurückge- setzt am“ gibt den Zeitpunkt des letzten Reset durch den Benutzer an. Dahingegen zeigt „Aktueller Zählerstand“ die momentane Gesamtzahl von erkannten Fällen von Herumlungern an. © Vanderbilt 2016...
- Seite 55 Klicken Sie auf diese Schaltfläche, um die ID für sich bewegende Ob- jekte innerhalb des Live-Anzeigebildes anzuzeigen oder auszublenden. Akustikerkennungseinstellungen Akustikerkennung Diese Funktion gibt an, wenn ein Akustikereignis erkannt wird. Bei Aktivie- rung und Auslösung wird die Alarmmeldung auf der SD-Karte gespeichert. © Vanderbilt 2016...
- Seite 56 Legen Sie fest, wie lange der Alarmausgang gehalten werden soll. Sie kön- nen zwischen 0, 5, 10, 15 und 30 Sekunden wählen. Diese Funktion wird ver- wendet, wenn eine Sirene, ein Summer oder ein Notlicht angeschlossen ist. © Vanderbilt 2016...
- Seite 57 Videosignal gestreamt, sondern in einem eigenen Metadaten-Stream, der alle rele- vanten Daten zum Objekt/zur Erkennung enthält. Bei Einsatz eines geeigneten Vi- deorekorders, wie z. B. dem Vectis iX, können mithilfe der übertragenen Metada- ten die Objekteigenschaften dargestellt werden. © Vanderbilt 2016...
-
Seite 58: Audioereignis-Upload
Kamera eingelegt wurde, denn die Funktion zum Hochladen ist immer deaktiviert, wenn keine Karte eingelegt wurde. Sobald erfolgreich Dateien hochgeladen wurden, können Sie die Alarmeinstel- lungsseite öffnen, und verschiedene Audioelemente als Alarmmeldungen aus dem Dropdown-Menü „Ereignis“ wählen. © Vanderbilt 2016... -
Seite 59: Alarmserver
Wenn ein akustisches Ereignis eintritt, empfängt der Alarmserver diesen Meldungstext. Sabotage – Alarmnachricht: Geben Sie einen Meldungstext ein. Dieser Text darf nicht länger als 64 Zei- chen sein. Wenn ein Manipulationsereignis eintritt, empfängt der Alarmserver diesen Meldungstext. © Vanderbilt 2016... -
Seite 60: Aufzeichnung
Legen Sie ein Zeitintervall für die Alarm- oder Bewegungsaufzeichnung fest. Im JPEG-Format können 1, 2, 5, 10, 30, 60, 90 oder 120 s gewählt werden. Dabei handelt es sich um das Zeitintervall zwischen jeweils zwei aufgenom- menen Einzelbildern. Dies ist im H.264-Format nicht verfügbar. Aufzeichnungsdauer © Vanderbilt 2016... -
Seite 61: Ftp-Aufzeichnung
Sie können Bilddateien über FTP speichern. Legen Sie dazu zunächst die FTP- Aufzeichnungsbedingungen fest. Wählen Sie den FTP-Server 1. FTP-Aufzeichnungsbedingungen Sie können Ihre Bilddateien speichern, die durch eine geplante Aufzeichnung, einen Alarm, eine Bewegung, eine Akustikerkennung, eine Manipulationser- kennung oder eine Objekterkennung erzeugt wurden. © Vanderbilt 2016... - Seite 62 Kennwortbestätigung: Geben Sie das Kennwort erneut ein. FTP-Portnummer: Legen Sie „21“ als Standard fest. FTP-Modus: PORT: Dieser Modus eignet sich für die meisten FTP-Anwen- dungen; PASV: Dieser Modus wird verwendet, wenn die Kamera in einer Netzwerkumgebung hinter einer Firewall betrieben wird. © Vanderbilt 2016...
-
Seite 63: Sd-Aufzeichnung
Bildern ein Zeitintervall in Sekunden ein (1, 2, 5, 10, 15, 30, 60 oder 120 Sekunden). Überschreiben: Bei der Auswahl von „EIN“ werden die auf der SD-Karte gespei- cherten Bilder überschrieben, wenn die Kapazität der SD-Karte ausgeschöpft ist. Dabei wird mit den ältesten Dateien begonnen. 9.5.3 SD-Aufzeichnung © Vanderbilt 2016... - Seite 64 Aufzeichnung erreicht wird. Klicken Sie auf „Speichern“. Die Änderungen werden gespeichert. Wenn der Überschreibungsmodus aktiviert ist, werden Dateien mit der ältesten Da- tei beginnend gelöscht. Falls wichtige Daten gespeichert werden müssen, schalten Sie den Überschreibungsmodus AUS. © Vanderbilt 2016...
-
Seite 65: E-Mail-Aufzeichnung
Konfiguration 9.5.5 E-Mail-Aufzeichnung Wenn Sie ein E-Mail-Konto eingerichtet haben, können Sie über dieses Bilder empfangen. © Vanderbilt 2016... - Seite 66 Konfiguration © Vanderbilt 2016...
- Seite 67 Nachricht: Geben Sie einen Text für die Alarmmeldung ein. Bild anfügen: Bei der Auswahl von „EIN“ können Sie Bilddateien an Ihre E- Mail anhängen. Einstellen der Bedingungen für das Senden einer E-Mail bei einer Gesichtser- kennung Wenn „Objekterkennung“ gewählt ist: © Vanderbilt 2016...
- Seite 68 Klicken Sie auf „Speichern und E-Mail testen“, um die E-Mail-Einstellungen zu speichern und zu testen. Adressliste „Senden an“ Sie können gemäß einem Zeitplan, oder wenn ein Alarm ausgelöst bzw. eine Be- wegung, ein Geräusch, eine Manipulation oder ein Gesicht erkannt wird, E-Mails an mehrere Benutzer schicken. © Vanderbilt 2016...
-
Seite 69: Nas-Aufzeichnung
CIFS für Windows-Systeme. Geben Sie die Adresse des Speichergeräts, die Benutzerkennung, das Kenn- wort und den Pfad ein, an dem die Daten auf dem Server gespeichert wer- den. Klicken Sie auf „Speichern“, um die NAS-Einrichtung abzuschließen. © Vanderbilt 2016... -
Seite 70: Audio
Audioausgang: Wählen Sie „EIN“, um Audiosignale an Kopfhörer oder an ei- nen aktiven, an die Kamera angeschlossenen Lautsprecher zu übertragen. Audioausgangslautstärke: Hoch: Erhöht die Audioausgangslautstärke. Mittel: Stellt die Audioausgangslautstärke auf die mittlere Stufe ein. Niedrig: Verringert die Audioausgangslautstärke. © Vanderbilt 2016... -
Seite 71: Datum/Uhrzeit
Geben Sie die IP-Adresse oder die URL des dedizierten NTP-Servers ein. Hinweis: Stellen Sie sicher, dass die SD-Aufzeichnungsfunktion deakti- viert ist, bevor Sie den NTP-Synchronisierungsmodus aktivieren. Zeitanpassungsintervall: Wählen Sie das Intervall für die Synchronisierung mit dem NTP-Server. © Vanderbilt 2016... -
Seite 72: Zugriffsschutz
In diesen Feldern können Sie Ihre eigene Administratorkennung und das da- zugehörige Kennwort erstellen. Sprache: Deutsch Sie können aus 5 Sprachen wählen. Abmeldezeit Wenn während der Abmeldezeit keine Vorgänge stattfinden, wird die grafi- sche Weboberfläche automatisch abgemeldet. © Vanderbilt 2016... -
Seite 73: Benutzerliste
Benutzerebene wählen, die in zwei Stufen unterteilt ist. Diese werden im Fol- genden beschrieben. Ebene: Erfahrener Benutzer: Diese Benutzer können Live-Streaming anzeigen, digi- tale PTZ-Steuerungen vornehmen und Voreinstellungen einrichten. Benutzer: Diese Benutzer können nur das Live-Streaming anzeigen; sie ha- ben keine Berechtigung, Funktionen zu steuern. © Vanderbilt 2016... -
Seite 74: Firewall
Aktivieren Sie in der Liste die IP-Adressen, die den Firewall-Filter passieren können, indem Sie „EIN“ wählen. Wählen Sie entweder „Erlaubt“, „Verweigert“ oder „AUS“. Erlaubt: Die aufgelisteten IP-Adressen passieren die Firewall. Verweigert: Die aufgelisteten IP-Adressen werden von der Firewall abgewie- sen. © Vanderbilt 2016... -
Seite 75: Unzulässige Ports
Unzulässige Ports Alle aufgelisteten, aktivierten Ports („EIN“) werden von der Firewall abgewiesen. 9.9.3 Unzulässige Protokolle ICMP- oder UDP-Protokolle können vom Firewall-System durch entsprechende Auswahl von „EIN“ abgewiesen werden. Klicken Sie auf „Speichern“, um die Ein- stellungen zu übernehmen. © Vanderbilt 2016... -
Seite 76: System
Titel: Geben Sie manuell den gewünschten Kameratitel ein. CGI-Lock ist eine Systemsicherheitseinstellung. - EIN: Der Benutzer muss sich autorisieren, um die CGI-Befehlsaktion zu aktivieren. - AUS: Der Benutzer kann die CGI-Befehle ohne Autorisierung frei nutzen. © Vanderbilt 2016... -
Seite 77: 9.10.2 Aktualisieren
6 Minuten dauern. Nach der Firmware-Aktualisie- rung wird die Kamera automatisch neu gestartet. Entfernen Sie während der Firmware-Aktualisierung nicht das Stromkabel. Anderenfalls schlägt die Firmware-Aktualisierung fehl, und Sie müssen Ihre Kamera zur Wartung an Vanderbilt zurückschicken. © Vanderbilt 2016... -
Seite 78: 9.10.3 Konfiguration
Importieren: Wählen Sie eine Konfigurationseinstellungsdatei, die auf Ihre Netzwerkkamera importiert werden soll, und klicken Sie anschließend auf „Importieren“, um den Vorgang abzuschließen. Exportieren: Klicken Sie auf „Exportieren", und wählen Sie das Verzeichnis aus, in dem die Datei auf Ihrem Computer gespeichert werden soll. © Vanderbilt 2016... -
Seite 79: 9.10.4 Auflagemaß
Klicken Sie auf die Schaltfläche „Anpassen“, um die Blende des Objektivs vollstän- dig zu öffnen und ein Live-Bild-Fenster einzublenden. Jetzt können Sie die Anpas- sung des Auflagemaßes beginnen. Klicken Sie auf die Schaltfläche „Schließen“, um das Fenster zu schließen, wenn Sie die Anpassung beendet haben. © Vanderbilt 2016... -
Seite 80: 9.10.5 Fernbedienung
Es gibt zwei Optionen für die Anzeige der Temperatureinheit: Celsius oder Fahren- heit. Dadurch wird die aktuelle interne Temperatur der Kamera angezeigt. Wenn die Temperatur den Grenzwert überschreitet, wird entsprechend des Temperatur- Benachrichtigungsintervalls eine E-Mail verschickt. Wenn „0“ eingestellt ist, wird die E-Mail nur einmal verschickt. © Vanderbilt 2016... -
Seite 81: 9.10.7 Kalibrierung
Klicken Sie auf „Kalibrierung“, um den DC-Blendentest zu kalibrieren. Ein Fenster wird geöffnet und die Kamerakalibrierung beginnt automatisch. Klicken Sie nach Abschluss der Kalibrierung auf „Schließen“, um die Kalibrierungsseite des DC- Blendentests zu schließen. 9.10.8 Selbstprüfung Hier kann der Status des Systems angezeigt werden. 9.11 Protokoll © Vanderbilt 2016... -
Seite 82: Hinweis
Schaltflächen „Alle Protokolle anzeigen“, „Systemprotokolle anzei- gen“, „Benutzerprotokolle anzeigen“ und „Protokolle löschen“ können die entspre- chenden Protokolle vom Kamerasystem angezeigt und gelöscht werden. 9.12 Hinweis Auf dieser Seite finden Benutzer entsprechende Informationen zu Kameralizenzen. © Vanderbilt 2016... -
Seite 83: Dienstprogrammanwendung
Klicken Sie auf die Schaltfläche mit dem grünen Kreuz, und wählen Sie den Pfad aus, unter dem die *.wav-Datei gespeichert werden soll. Stellen Sie vor dem Aufzeichnungsstart sicher, dass ein Mikrofon installiert ist. Klicken Sie auf die rote Schaltfläche, und nehmen Sie Ihre Stimme auf. Klicken Sie auf „Stopp“. © Vanderbilt 2016... -
Seite 84: Einrichten Der Firmware-Aktualisierung
Wählen Sie die zu aktualisierende Netzwerkkamera. Das Upgrade-Tool un- terstützt die gleichzeitige Firmware-Aktualisierung von bis zu 100 Netzwerk- kameras. Klicken Sie auf „Durchsuchen...“, und wählen Sie die Softwareversion für die Netzwerkkamera. Klicken Sie auf „Hochladen“, um die Firmware-Aktualisierung zu starten. © Vanderbilt 2016... -
Seite 85: Wartung
Tuch gereinigt werden. Berühren Sie nicht den Objektivbereich. Wenn Sie versehentlich die Oberfläche berührt haben, reinigen Sie sie mit einem weichen, leicht mit Alkohol getränkten Tuch. Defekte Module müssen an die nächstgelegene VANDERBILT-Niederlassung zur Weiterleitung an das Servicecenter geschickt werden. -
Seite 86: Entsorgung
Es ist eine Voraussetzung für die Wiederverwendung und Wiederaufbereitung gebrauchter elektrischer und elektronischer Geräte. Für aus- führliche Informationen über die Entsorgung von Altgeräten wenden Sie sich bitte an die zuständige Behörde, ein Abfallentsorgungsunternehmen oder das Geschäft, in dem Sie das Gerät gekauft haben. © Vanderbilt 2016... -
Seite 87: Stichwortverzeichnis
Innenbereich, 40 Verschlusszeit, 38 Internet Explorer, 21 VLC, 26 Internetbrowser, 23 WDR, 39 Internetoptionen, 23 Webcam IP Manager, 18, 19, 20 IP-Adresse, 24 Webcam IP-Finder, 16, 22 Ipv6, 30 Weißabgleich, 40 JPEG, 25, 27, 28, 29, 61 © Vanderbilt 2016... - Seite 88 Herausgegeben von Vanderbilt © Vanderbilt 2016 Clonshaugh Business and Technology Park Daten und Design können ohne vorherige Ankündigung geändert werden. Clonshaugh Lieferung je nach Verfügbarkeit. Dublin 17 Dokumentnr.: C-300571 Irland Dokumentversion: 1.0 www.vanderbiltindustries.com Stand: 16.12.2015...
