Elektrische Anschlüsse des DL5/DL6 Systems

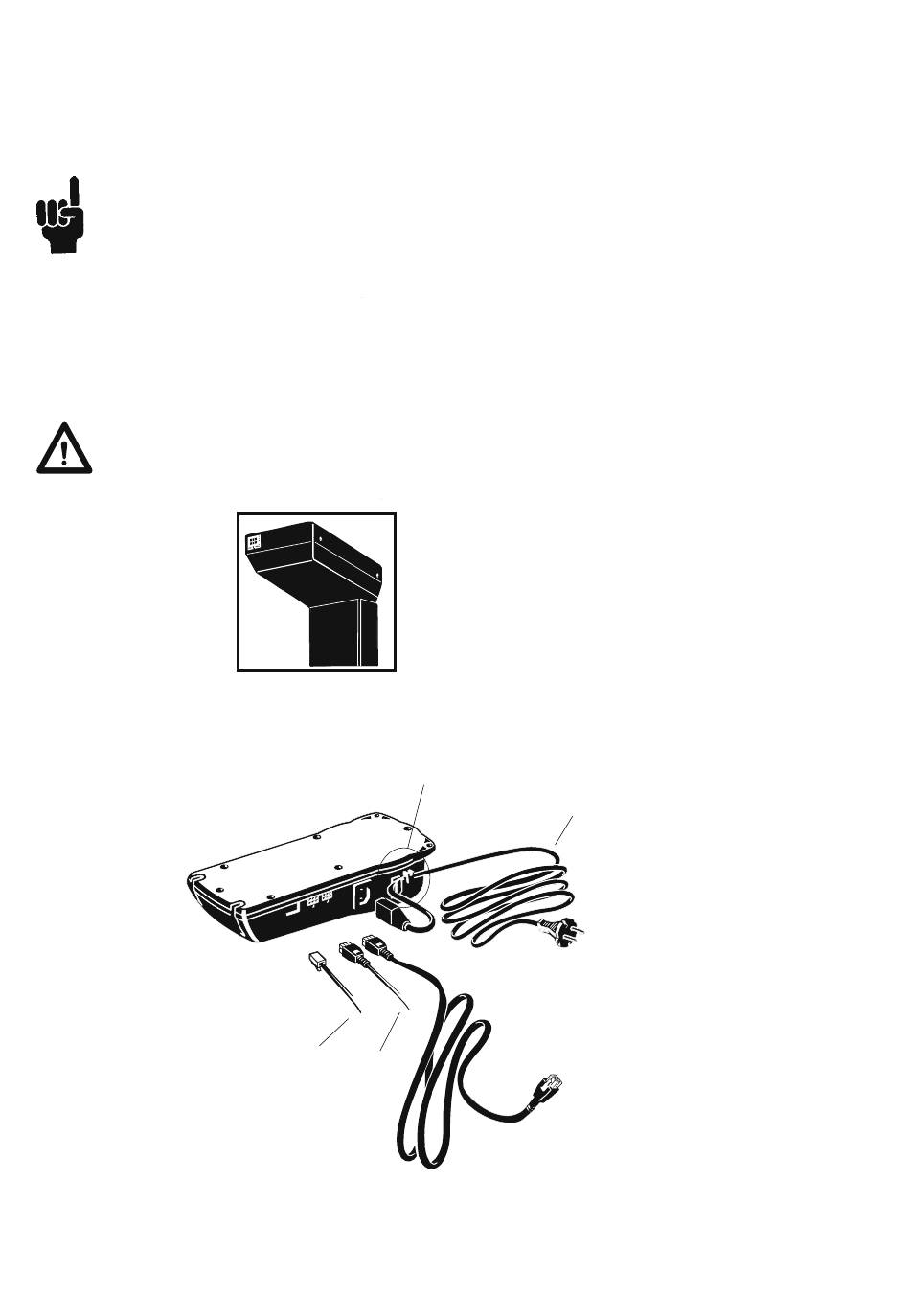

Das DESKLINE DL5/DL6 System muss wie in Abb. 4 angeschlossen werden. Jede DL5/DL6 muss mit einem Motor-
®
kabel mit 6-poligem Stecker an die Buchsen in der Steuereinheit angeschlossen werden.
Zum Schluss wird der Netzstecker eingesteckt.
Bitte beachten Sie, dass die Steuereinheit nur an die Netzspannung angeschlossen werden darf, die auf
ihrem Etikett angegeben ist.
CBD4/CBD5/CBD6 mit Erdung
Das CBD4/CBD5/CBD6 Erdungskabel sollte so an der Tischkonstruktion (normalerweise am Tischrahmen) montiert
werden, dass ein guter elektrischer Kontakt gewährleistet wird. Durch das Erdungskabel wird der Tisch geerdet,
und es kann sich keine elektrostatische Elektrizität aufbauen. Dieser Erdungsanschluss schützt keine anderen
elektrischen Produkte.
CBD4/CBD5 mit Netzfreischaltung (keine ZERO Modelle)
Wenn das Netzkabel beschädigt ist, muss es durch ein autorisiertes LINAK Servicezentrum ausgetauscht
werden, um Schäden zu vermeiden.
Abbildung 4
DL5/DL6
Haken für das Netzkabel
DP
DL5/DL6
Abbildung 5
Seite 16 von 32
Netzkabel
