4.5 Anschlüsse
4.5.1

Kanalsystem

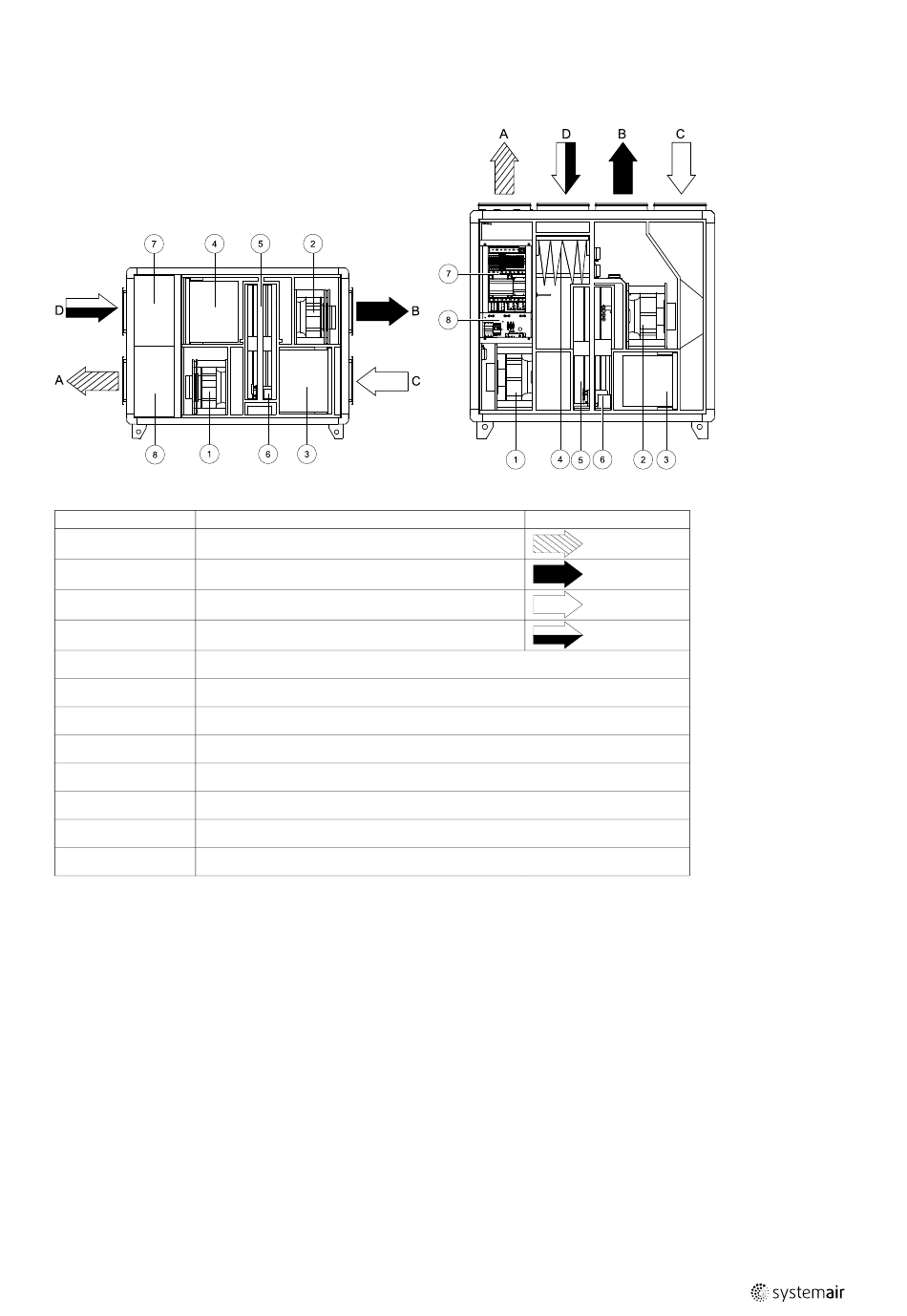

Bild 10 Anschlüsse und Grundkomponenten in Geräten mit linksseitigem Anschluss
Position
Beschreibung
A
Anschluss Zuluft
B
Anschluss Fortluft
C
Anschluss Außenluft
D Anschluss Abluft
1 Zuluftventilator
2 Abluftventilator
3 Zuluftfilter
4 Abluftfilter
5 Wärmetauscher
6 Rotormotor
7 Elektrofach
Nachheizregister
8
1244542 | A004
Symbol
13
Installation |
