Montage, Anschluss und Inbetriebnahme

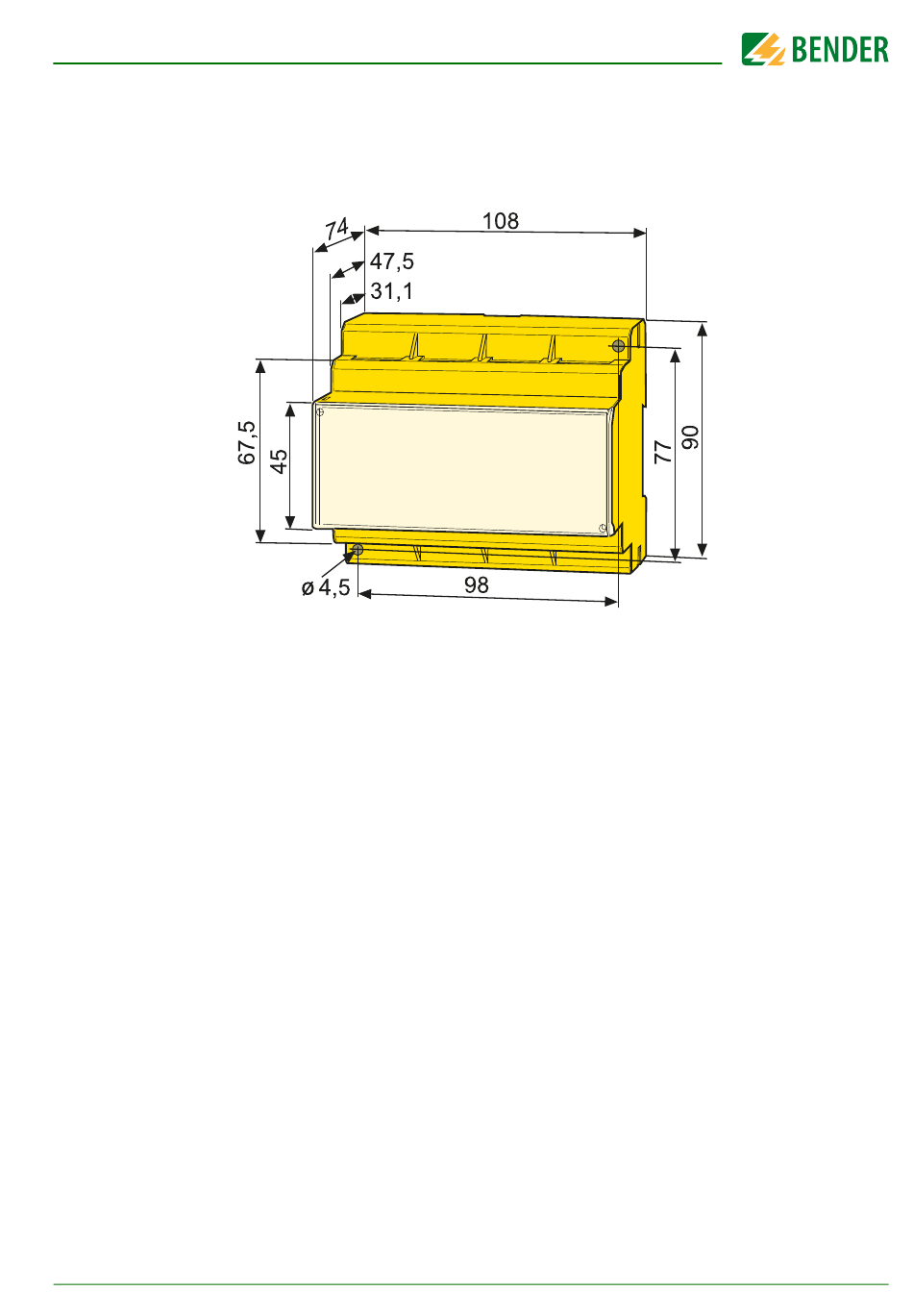

4.5 Maßbild VMD460-NA
Alle Maßangaben in mm
Abb. 4.2: Maßbild, Skizze für Schraubbefestigung

4.6 Montage auf Hutschiene

Rasten Sie den rückseitigen Montageclip des Geräts auf der Hutschiene so ein,
dass ein sicherer und fester Sitz gewährleistet ist.

4.7 Schraubbefestigung

1. Bringen Sie die rückseitigen Montageclips (2. Montageclip erforderlich,
siehe Bestellinformation) mittels Werkzeug in eine über das Gehäuse
hinausragende Position.
2. Befestigen Sie das Gerät mit zwei M4-Schrauben.

4.8 Anschlussbild

Verdrahten Sie das Gerät je nach anzuwendender Norm gemäß Anschluss-
bild.
VMD460-NA_D00001_03_M_XXDE/06.2014 27
